پردازنده IC693CPU313V GE Fanuc Turbo | موجودی جدید و اصل
Manufacturer: GE Fanuc
-
Part Number: IC693CPU313V
Condition：New with Original Package
Product Type: پردازندههای CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

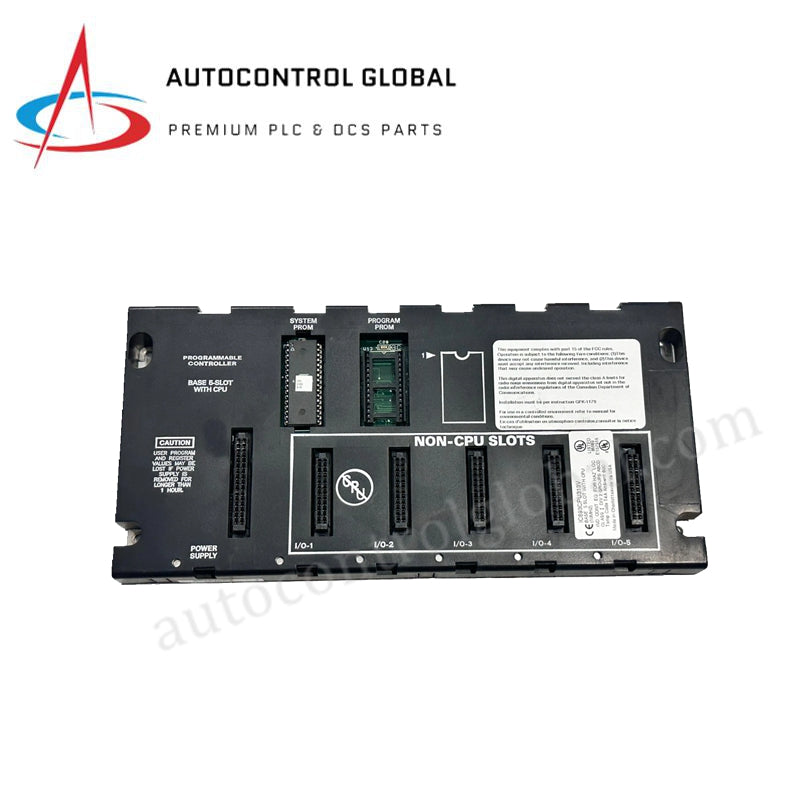

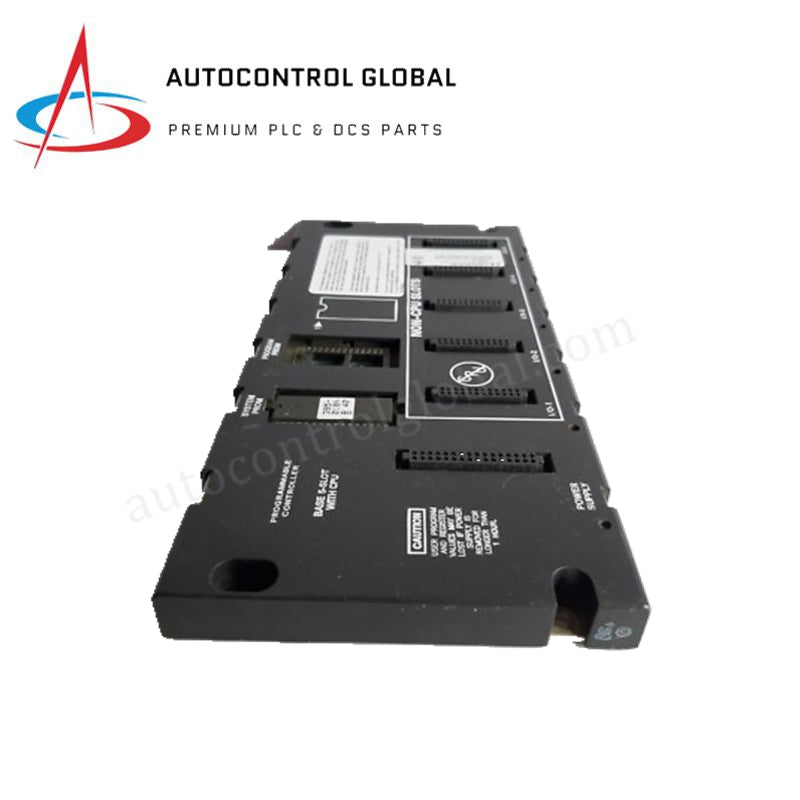

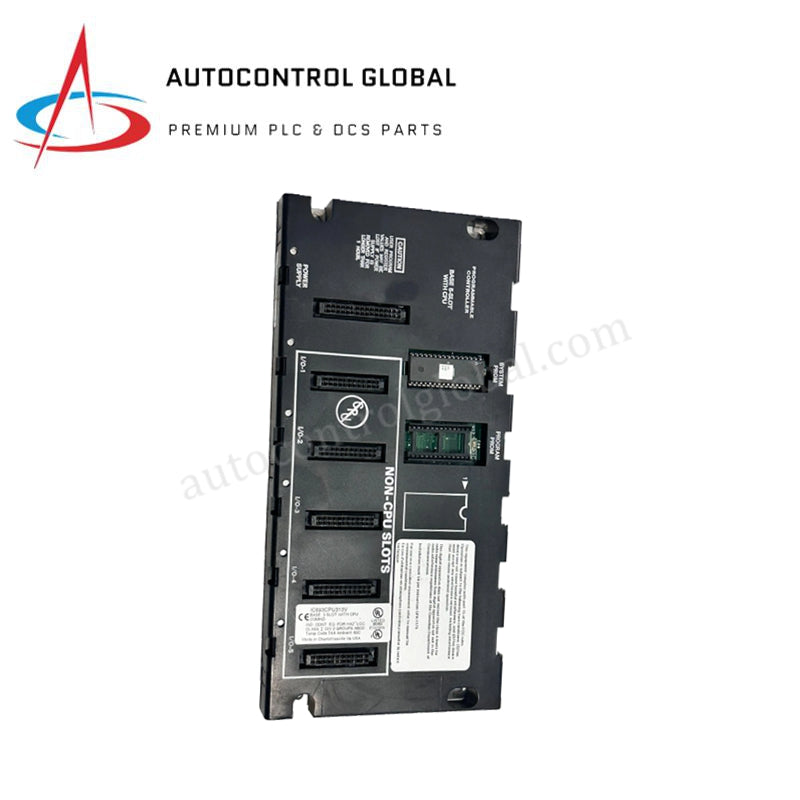

ماژول صفحه پایه Turbo CPU سری 90-30 GE Fanuc IC693CPU313V
ماژول GE Fanuc IC693CPU313V که همچنین به عنوان ماژول Turbo CPU IC693CPU313 شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای اجرای منطق بولی در پلتفرمهای PLC سری 90-30 عمل میکند. این واحد یک هسته پردازشی ۱۰ مگاهرتزی را مستقیماً در یک مجموعه صفحه پایه ۵ اسلاتی ادغام میکند و به عنوان پایه سختافزاری محلی برای اسکن برنامه، تخصیص حافظه و مسیریابی سریال بکپلین خدمت میکند. این ماژول اسکن رجیستر حافظه و انتقال داده سریال را در حلقههای ورودی/خروجی محلی و راه دور بدون نیاز به پلهای پردازشی خارجی اجرا میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC693CPU313V |
| برند | GE Fanuc |
| محل ساخت | ایالات متحده آمریکا |
| وزن | ۰.۸۲ کیلوگرم (۱.۸ پوند) |
| ابعاد | فرم فاکتور صفحه پایه ۵ اسلات |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف برق | ۴۳۰ میلیآمپر در +۵ ولت DC (بار بکپلین) |
| معماری CPU | پردازنده توربو مبتنی بر Intel 80188 / 80186 |
| سرعت کلاک | ۱۰ مگاهرتز |
| سرعت اجرا | ۰.۶ میلیثانیه برای هر ۱۰۰۰ دستور بولی |
| حافظه برنامه کاربر | ۱۲ کیلوبایت |
| حافظه رجیستر (%R) | ۱۰۲۴ تا ۲۰۴۸ کلمه |
| ظرفیت اسلات ورودی/خروجی محلی | مجموع ۵ اسلات (۱ اختصاصی برای منبع تغذیه، ۴ برای ماژولهای ورودی/خروجی و گزینه) |
| ظرفیت ورودی/خروجی گسسته | تا ۱۶۰ نقطه (حد پایه) / تا ۵۱۲ ورودی و ۵۱۲ خروجی از طریق توسعه |
| رابط سریال | یک پورت برده SNP/SNP-X از طریق کانکتور منبع تغذیه |
| نوع حافظه ذخیرهسازی | RAM (پشتیبانی از EPROM/EEPROM اختیاری) |
ارتباط باس بکپلین PLC و مقیاسپذیری حافظه
ماژول IC693CPU313V بر اساس کانالهای سرعت ارتباطی تخصصی باس بکپلین که در ۴ اسلات ورودی/خروجی موجود آن نگاشته شدهاند، برای دستیابی به همگامسازی اسکن قطعی عمل میکند. معماری تعبیهشده محدودیتهای سازگاری فریمور ساختاریافته را مدیریت میکند و در عین حال مقیاسپذیری چگالی ورودی/خروجی بومی را تا ۴ رک کل (۱ رک پایه + ۳ رک توسعه/راه دور) کنترل میکند. نقشه حافظه داخلی رجیسترهای مشخصی را برای حافظه جهانی گسسته (%G، ۱۲۸۰ بیت)، کویلهای داخلی (%M، ۱۰۲۴ بیت)، خروجیهای موقت (%T، ۲۵۶ بیت)، ورودیهای آنالوگ (%AI، ۶۴ کلمه) و خروجیهای آنالوگ (%AQ، ۳۲ کلمه) اختصاص میدهد تا مرزهای آدرسدهی حافظه ثابت را در شبکههای قطعی Profinet / EtherNet/IP از طریق ماژولهای گزینه حفظ کند.
سؤالات متداول
سؤال: آیا مجموعه صفحه پایه IC693CPU313V از تعویض داغ ماژولهای ورودی/خروجی یا گزینههای مجاور پشتیبانی میکند؟
پاسخ: خیر. معماری صفحه پایه سری ۹۰-۳۰ فاقد گیتهای منطقی ایزوله لازم برای تعویض داغ است. قبل از خارج کردن یا وارد کردن هر ماژول در ۴ شکاف موجود صفحه پایه، باید برق ماژول منبع تغذیه اصلی کاملاً قطع شود تا از خرابی مدار بکپلین جلوگیری شود.
سؤال: چگونه به رابط سریال فیزیکی در این مدل CPU تعبیهشده دسترسی پیدا میشود؟
پاسخ: IC693CPU313V پورت سریال فیزیکی روی برد مدار صفحه پایه ندارد. رابط سریال از یک لینک داخلی استفاده میکند که مستقیماً از طریق مسیر صفحه پایه به کانکتور D-shell روی ماژول منبع تغذیه سری ۹۰-۳۰ همراه هدایت میشود و پروتکلهای برده SNP و SNP-X را پشتیبانی میکند.
سؤال: محدودیتهای برنامه در مورد ریاضیات نقطه شناور و وقفههای سختافزاری چیست؟
پاسخ: این پردازنده تعبیهشده دستورات صحیح عددی پایه و رجیسترهای شیفت استاندارد را اجرا میکند. این پردازنده از دستورات ریاضی نقطه شناور سختافزاری پشتیبانی نمیکند و همچنین بلوکهای وقفه سختافزاری یا زمانبندی شده در اسکن برنامه را پشتیبانی نمیکند.
راهنمای نصب میدانی
- سفتی نصب صفحه پایه: مجموعه صفحه پایه ۵ شکافه یکپارچه را مستقیماً با استفاده از پیچهای استاندارد M4 به پنل پشتی فولادی گالوانیزه یا آنودایز شده داخل محفظه متصل کنید تا پایداری نصب روی ریل DIN و اتصال الکتریکی با امپدانس پایین تضمین شود.
- ادغام منبع تغذیه: یک ماژول منبع تغذیه سری ۹۰-۳۰ سازگار را در اولین شکاف بدون شماره سمت چپ صفحه پایه نصب کنید. اطمینان حاصل کنید که قلابهای قفلکننده بالا و پایین به طور کامل جا میافتند تا اتصال ولتاژ بکپلین به درستی برقرار شود.
- زیرساخت اتصال زمین شیلد: ترمینال زمین مرکزی قاب صفحه پایه را با استفاده از سیم مسی بدون اتصال، حداقل سایز ۱۲ AWG، مستقیماً به باسبار زمین حفاظتی اصلی (PE) متصل کنید تا نویز الکتریکی فرکانس بالا کاهش یابد.
- فاصلههای خنکسازی همرفتی: اطمینان حاصل کنید که حداقل فاصله ۵۰ میلیمتر (۲ اینچ) در تمام اطراف محفظه صفحه پایه حفظ شود. کانالهای سیمکشی میدانی را از شکافهای تهویه دور نگه دارید تا دمای محیط عملیاتی زیر ۶۰ درجه سانتیگراد باقی بماند.
