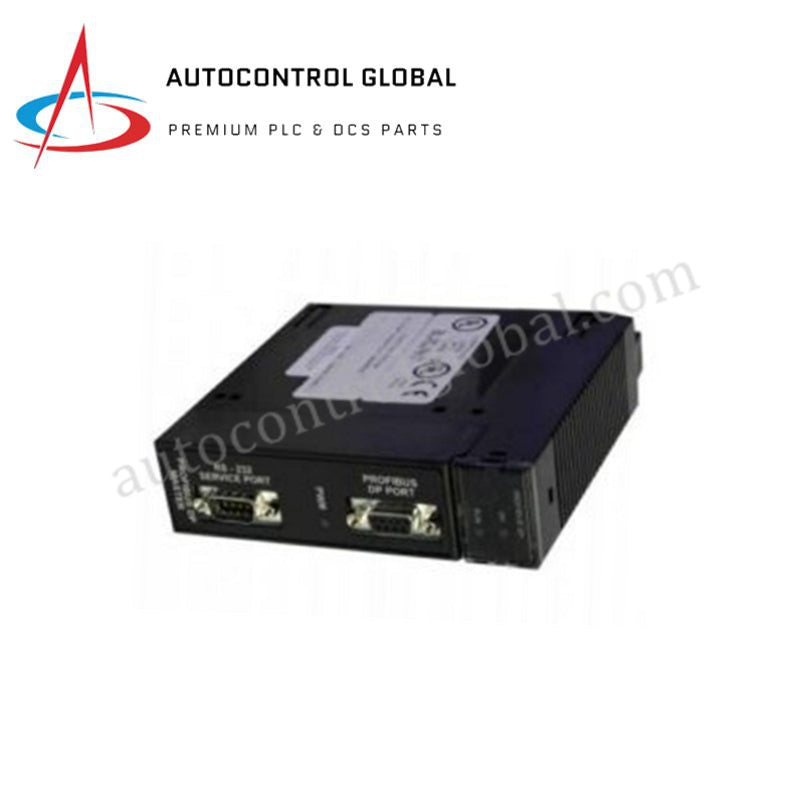

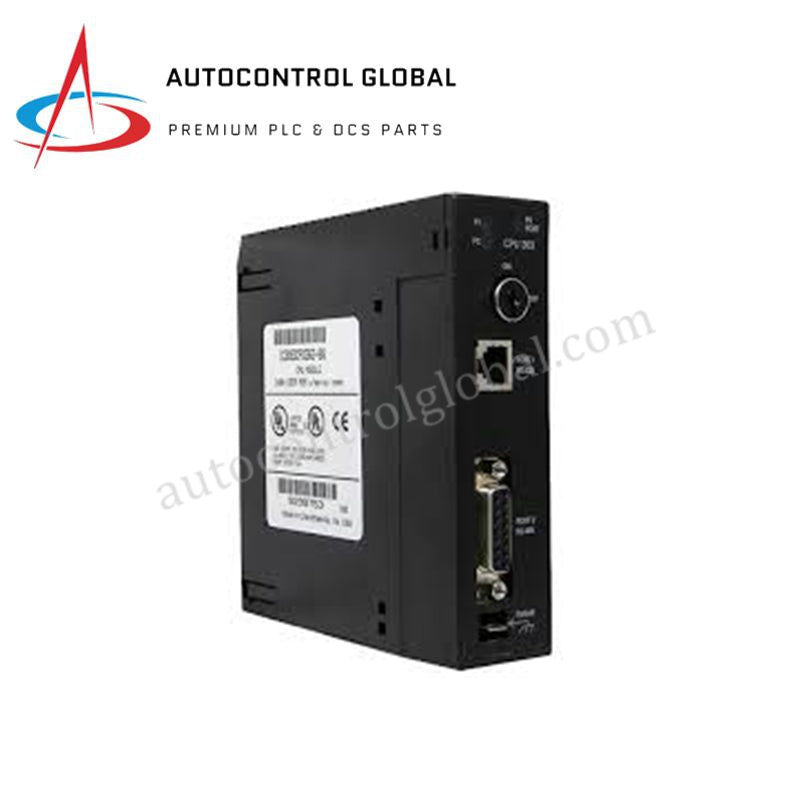

ماژول پردازنده GE Fanuc IC693CPU363-DL | نو و اصلی
Manufacturer: GE Fanuc
-
Part Number: IC693CPU363-DL
Condition：New with Original Package
Product Type: پردازندههای CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول CPU سری GE Fanuc IC693CPU363 سری 90-30
ماژول CPU GE Fanuc IC693CPU363-DL به عنوان ماژول اصلی IC693CPU363 برای اجرای منطق کنترل تعریفشده توسط کاربر در پلتفرمهای سری 90-30 استفاده میشود. این واحد پردازش تکاسلاتی با استفاده از میکروپروسسور تعبیهشده 80386EX با سرعت کلاک 25 مگاهرتز کار میکند و تا 2048 نقطه ورودی گسسته و 2048 نقطه خروجی گسسته را مدیریت میکند. این پردازنده با نرخ اسکن معمولی 0.22 میلیثانیه برای هر 1K منطق بولی، تماسهای بولی را ارزیابی میکند و از 240 کیلوبایت حافظه داخلی که بین RAM فرار و حافظه فلش غیر فرار تقسیم شده است، برای حفظ اجرای قطعی حلقه استفاده میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC693CPU363-DL / IC693CPU363 |
| برند | GE Fanuc (امرسون) |
| مبدأ | ایالات متحده آمریکا |
| وزن | 1.00 پوند (0.45 کیلوگرم) |
| ابعاد | اندازه اسلات ماژول استاندارد سری 90-30 |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف برق | 890 میلیآمپر در 5 ولت جریان بار بکپلین |
| میکروپروسسور | 80386EX (سرعت کلاک 25 مگاهرتز، معماری 32 بیتی) |
| حافظه رجیستر کاربر | 240 کیلوبایت کل (RAM و حافظه فلش) |
| ظرفیت ورودی/خروجی گسسته | 2048 ورودی، 2048 خروجی |
| نرخ اسکن معمولی | 0.22 میلیثانیه برای هر 1K منطق بولی |
| محاسبات نقطه شناور | بله |
| پشتیبانی از وقفه | ویژگی زیرروال دورهای |
| رابطهای سریال | 3 پورت سریال (شامل RS-485 از طریق اتصال منبع تغذیه) |
| پورت اترنت | ندارد (به طور بومی روی برد پشتیبانی نمیشود) |
| دمای ذخیرهسازی | -40 تا 85 درجه سانتیگراد |
شبکههای قطعی Profinet / EtherNet/IP و مقیاسپذیری چگالی ورودی/خروجی
هسته پردازش IC693CPU363 دورههای ثابت چرخه ارتباطی را حفظ میکند که برای ساختاردهی آرایههای متغیر قبل از نگاشت دادهها لازم است. هنگام انتقال دادهها از این معماری قدیمی به شبکههای قطعی مدرن Profinet یا EtherNet/IP، CPU بستههای رجیستر ناهمزمان را از طریق لینکهای همپردازنده هماهنگ میکند. این ساختار جریان داده قابل پیشبینی را در طول مراحل مقیاسپذیری چگالی ورودی/خروجی گسترده مدیریت میکند. منطق نگاشت حافظه داخلی سازگاری سختافزار فلش فرمویر را در شاخههای استاندارد سری 90-30 حفظ میکند و از برخورد بیتها در بهروزرسانیهای سریع منطق موازی بکپلین جلوگیری میکند.
سؤالات متداول
س: آیا ماژول IC693CPU363-DL را میتوان در حالی که صفحه پایه روشن است، به صورت داغ تعویض کرد؟
ج: خیر. معماری سری 90-30 فاقد سرکوب ردیابی تعویض داغ بکپلین است. خارج کردن یا وارد کردن پردازنده اصلی در حالی که برق 5 ولت منطق اعمال شده است، جدول رجیستر RAM فرار را خراب میکند، خطاهای باس سختافزاری ایجاد میکند یا باعث آسیب میکرو-قوس در پینهای رابط طلایی بکپلین میشود.
س: حافظه فرار این ماژول در هنگام خاموشی بدون برق چگونه حفظ میشود؟
ج: ماژول به مجموعه باتری لیتیومی واقع در ماژول منبع تغذیه صفحه پایه مجاور متکی است. این حلقه پشتیبان باتری محتوای 240 کیلوبایت RAM را حفظ میکند. ایمنی بلندمدت برنامه همچنین با ذخیره پیکربندی نهایی منطق در بخش حافظه فلش غیر فرار داخلی قابل دستیابی است.
راهنمای نصب میدانی
- نصب در شاسی: قبل از وارد کردن ماژول، تمام برق سیستم را قطع کنید. قلاب چرخشی بالای محفظه CPU را در اسلات 1 صفحه پایه CPU اصلی (مستقیماً کنار منبع تغذیه) قرار دهید، ماژول را به سمت پایین بچرخانید تا دوشاخه رابط موازی در بکپلین قرار گیرد و سپس پیچ صفحه جلویی پایین را محکم کنید.
- محافظت پورت سریال: هنگام استفاده از کانالهای سریال داخلی برای اتصال تجهیزات جانبی، از کابلهای جفتپیچخورده دوپوششدار استفاده کنید. پوشش کابل را به طور کامل به براکت اتصال زمین شاسی متصل کنید تا از تداخل الکترومغناطیسی ناخواسته ناشی از منطق پردازش جلوگیری شود.
- مدیریت حرارتی: حداقل 2 اینچ فضای خالی در بالا و پایین مجموعه شاسی حفظ کنید. اطمینان حاصل کنید که دمای محیط کابینت زیر 60 درجه سانتیگراد باقی بماند تا از ایجاد ایستایی حرارتی موضعی که باعث انحراف کلاک میکروپروسسور یا تخلیه زودرس باتری میشود، جلوگیری شود.
