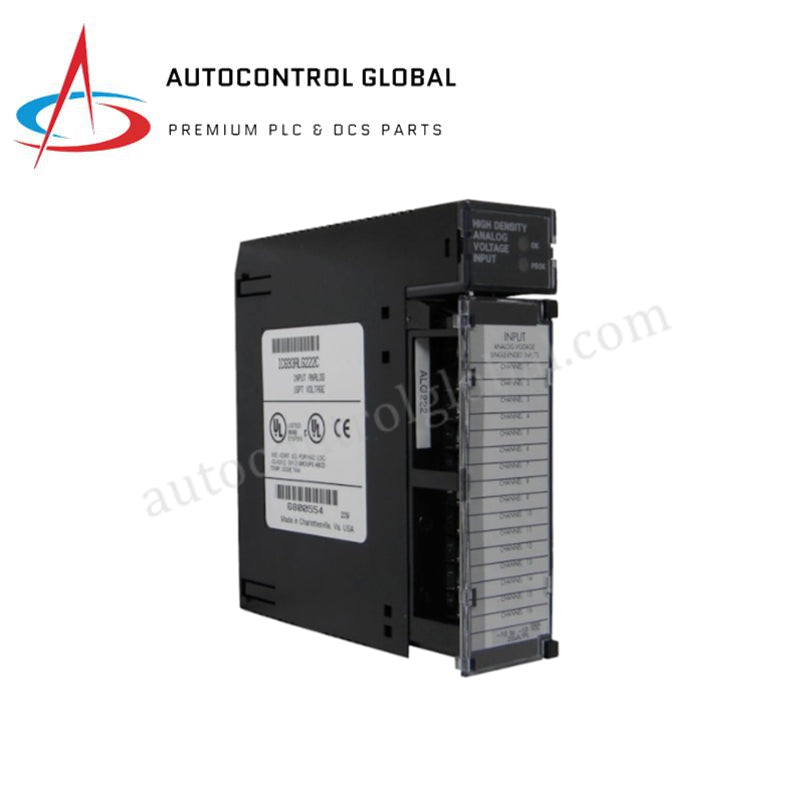

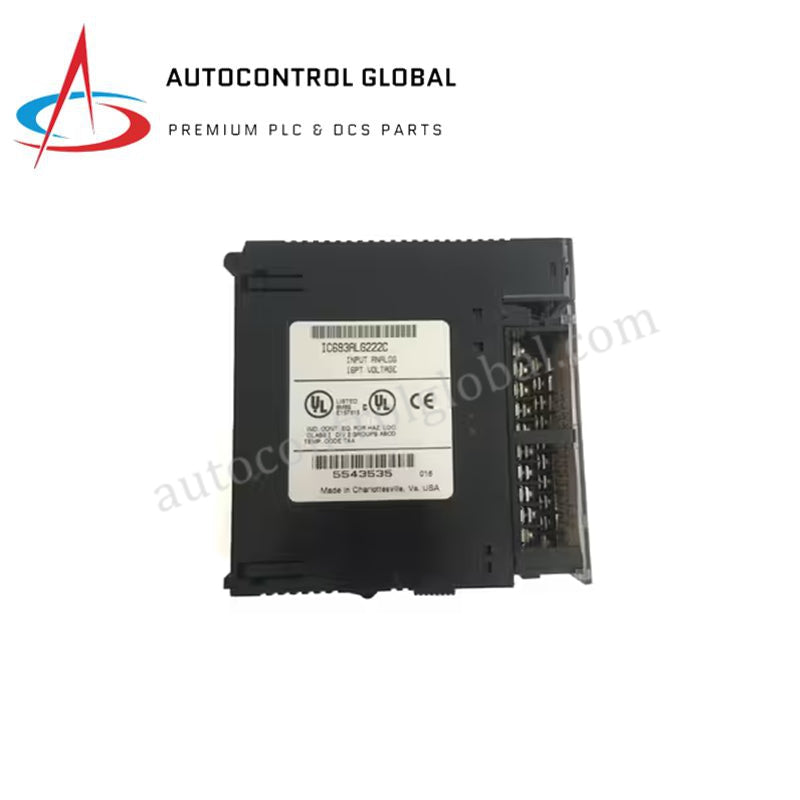

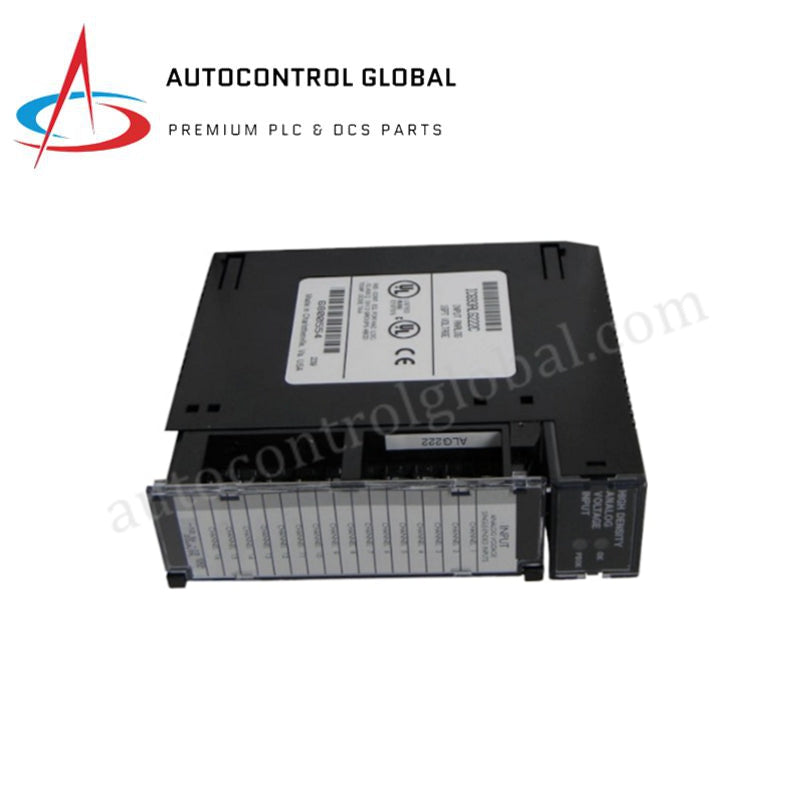

ماژول ورودی گسسته IC693MDL646 جیای فانوک | موجودی جدید و اصل
Manufacturer: GE Fanuc
-
Part Number: IC693MDL646E
Condition：New with Original Package
Product Type: کارتهای ورودی/خروجی دیجیتال
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ورودی گسسته سری GE Fanuc IC693MDL646 برای سری 90-30
GE Fanuc IC693MDL646E، که به عنوان IC693MDL646 نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای پردازش تشخیص حالت دیجیتال با سرعت بالا در پلتفرمهای PLC سری 90-30 عمل میکند. این سختافزار 16 کانال ورودی گسسته را در یک توپولوژی الکتریکی تکگروهی با یک ترمینال بازگشت مشترک میپذیرد. با نظارت بر تغییرات ولتاژ پلهای، ماژول حلقههای سیگنالدهی در سطح میدان را به متغیرهای منطقی دودویی تبدیل میکند که از طریق رابط موازی پشتصفحه در دسترس واحد پردازش مرکزی قرار میگیرند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC693MDL646 / IC693MDL646E |
| برند | GE Fanuc |
| مبدأ | ایالات متحده |
| وزن | 0.75 پوند (0.34 کیلوگرم) |
| ابعاد | اندازه استاندارد ماژول سری 90-30 |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف برق | حداکثر 3.4 W (80 mA در 5 VDC؛ 125 mA در 24 VDC کشش پشتصفحه) |
| تعداد کانالها | 16 ورودی (1 گروه 16 کاناله با یک مشترک واحد) |
| پیکربندی سیمکشی | منطق مثبت / منفی (Sink / Source) |
| ولتاژ ورودی نامی | 24 VDC اسمی |
| دامنه ولتاژ ورودی | 0 تا +30 VDC |
| جریان ورودی | 7 mA به ازای هر کانال در 24 VDC |
| ولتاژ حالت روشن | 11.5 تا 30 VDC |
| ولتاژ حالت خاموش | 0 تا +5 VDC |
| جریان حالت روشن | حداقل 3.2 mA |
| جریان حالت خاموش | حداکثر 1.1 mA |
| زمان پاسخ | 1 میلیثانیه معمولی (حالتهای روشن و خاموش) |
| ایزولاسیون | 1500 VDC بین سمت میدان و سمت منطق |
| رطوبت نسبی | 5٪ تا 95٪ بدون تراکم |
| دمای ذخیرهسازی | -40 تا 85 درجه سانتیگراد |
شبکههای تعیینکننده Profinet / EtherNet/IP و مقیاسپذیری تراکم ورودی/خروجی
ماژول IC693MDL646 انتقالهای حالت گسسته را با آستانه بهروزرسانی معمولی 1 میلیثانیه مدیریت میکند که امکان تکرار وضعیت با تأخیر کم را در گرههای غیرمتمرکز فراهم میآورد. هنگام نگاشت ساختارهای داده روی شبکههای تعیینکننده Profinet یا EtherNet/IP بالادستی از طریق رابط باس توسعه، سرعت اجرای داخلی از ایجاد نوسان در انتشار جلوگیری میکند. این پنجره تبدیل دقیق امکان مقیاسپذیری بالای تراکم ورودی/خروجی را در شاخههای راه دور شاسی فراهم میکند و تخصیص دقیق بیتها را در طول چرخههای پردازنده بدون نیاز به تغییرات ویژه در پیکربندی فریمور حفظ میکند.
سؤالات متداول
س: آیا IC693MDL646 نیاز به ماژولهای جداگانه مثبت و منفی برای تطبیق با چیدمانهای سینک یا سورس دستگاههای میدانی دارد؟
ج: خیر. توپولوژی مدار ورودی داخلی هر دو پیکربندی سیمکشی منطق مثبت و منفی را پشتیبانی میکند. اتصال ترمینال مشترک ماژول به ریل مثبت، ماژول را برای منطق منفی (سینک) پیکربندی میکند، در حالی که اتصال ترمینال مشترک به ریل بازگشت منفی، عملکرد منطق مثبت (سورس) را برقرار میسازد.
س: آیا میتوان این ماژول را در حالی که منبع تغذیه شاسی روشن است، نصب یا جدا کرد؟
ج: خیر. معماری شاسی سری 90-30 قابلیت تعویض داغ آنلاین ندارد. جدا کردن یا وارد کردن IC693MDL646 در حالی که ریلهای 5 VDC و 24 VDC پشتصفحه فعال هستند، باعث ایجاد پالسهای جریان القایی میشود که ممکن است به اپتوکوپلرهای ایزولاسیون سمت منطق آسیب برساند.
راهنمای نصب در محل
- قفل مکانیکی وارد کردن در شاسی: قبل از قرار دادن ماژول، تمام برق اصلی را قطع کنید. زبانه بالایی ماژول را در نقطه محوری بالایی شاسی قرار دهید، به سمت پایین بچرخانید تا کانکتور پایه با پلاگ پشتصفحه همتراز شود و با فشار محکم جایگذاری کنید. پیچهای صفحه جلویی پایین ماژول را برای اطمینان از ثبات مکانیکی محکم کنید.
- محدودیتهای جریان ترمینال مشترک: از آنجا که همه 16 کانال ورودی گسسته یک خط مشترک دارند، اطمینان حاصل کنید که بلوکهای نقطه پایانی سیمکشی میدانی در هنگام فعالسازی همزمان کانالها از ظرفیت جریان مداوم فراتر نروند.
- زمین کردن شیلد و مسیر کابلکشی: دستههای سیم ورودی 24 VDC را جدا از خطوط AC با ولتاژ بالا یا مدارهای تغذیه موتور عبور دهید تا از ایجاد نویز القایی جلوگیری شود. برای مسیرهای طولانی یا محیطهای الکتریکی سخت، از کابلهای شیلددار استفاده کنید که شیلد فقط در انتهای صفحه جانبی شاسی زمین شود.
