برگه مشخصات و دفترچه فنی IC695CPE302 سیستمهای PAC GE Fanuc RX3i
Manufacturer: GE Fanuc
-
Part Number: IC695CPE302-AAA
Condition：New with Original Package
Product Type: پردازندههای CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

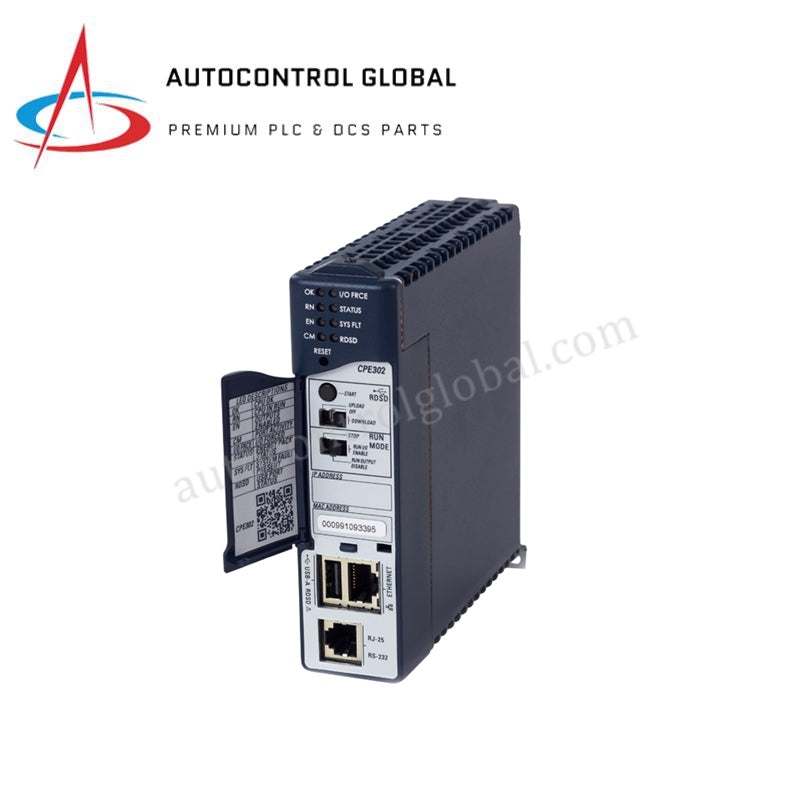

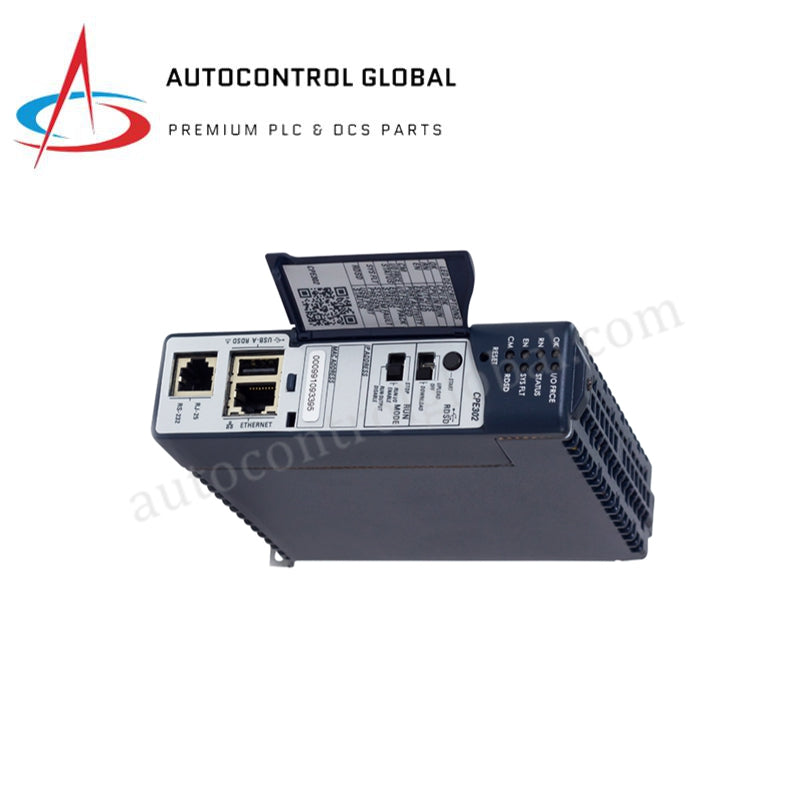

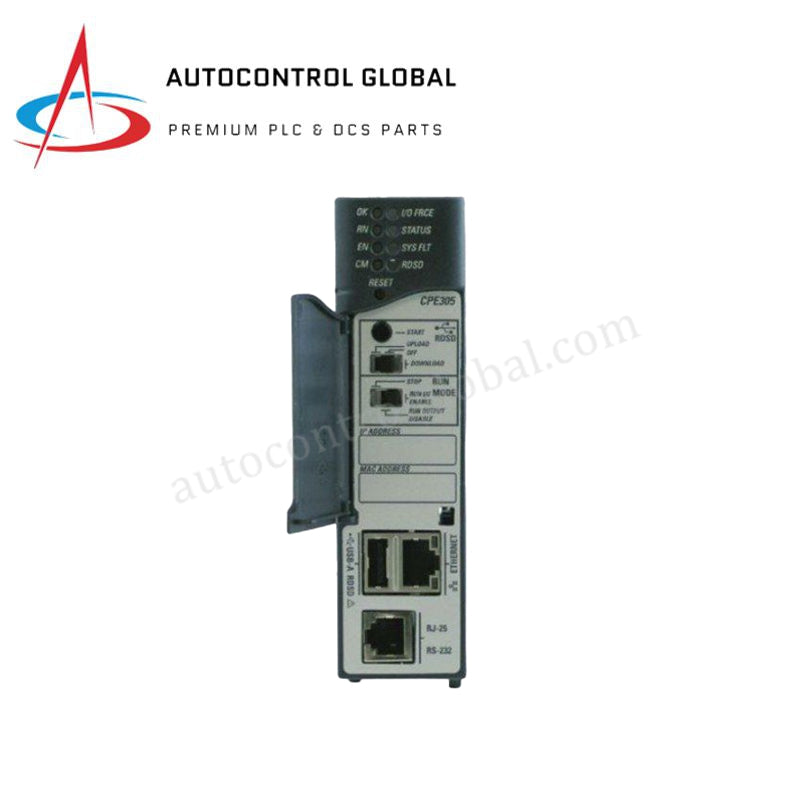

ماژول پردازنده GE Fanuc IC695CPE302 RX3i PACSystems
ماژول پردازنده GE Fanuc IC695CPE302 (IC695CPE302) برای کنترل بلادرنگ قطعی با سرعت بالا در پلتفرمهای RX3i PACSystems پیکربندی شده است و اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. این ماژول مسیریابی دادههای دو باس بکپلین، هماهنگی شبکههای ارتباطی اترنت صنعتی و مدیریت اجرای حافظه برنامه غیر فرّار را بر عهده دارد. همچنین دارای سوئیچ گیگابیت اترنت چند پورت یکپارچه، پورت سریال RS-232 ایزوله شده و رابط USB 2.0 برای حلقههای کنترل فرآیند و ورودی/خروجی از راه دور است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC695CPE302 |
| برند | GE Fanuc Emerson |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.51 کیلوگرم (1.13 پوند) |
| ابعاد | عرض ماژول تک اسلات استاندارد RX3i |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف برق | 1 آمپر در +5 ولت DC، 1 آمپر در +3.3 ولت DC، 0.5 آمپر در +24 ولت DC |
| سرعت پردازنده | 1.1 گیگاهرتز |
| حافظه کاربر | 2 مگابایت حافظه کاربر (5 مگابایت غیر فرّار پشتیبانی شده توسط Energy Pack) |
| ذخیره برنامه | SRAM، فلش |
| رابطهای شبکه | 1 رابط اترنت با سوئیچ 2 پورت 10/100/1000 مگابیت بر ثانیه |
| رابطهای سریال | 1 پورت سریال RS-232 ایزوله شده |
| رابط USB | استاندارد 2.0 |
| پشتیبانی پروتکل | SRTP، Modbus TCP/IP، OPC UA، PROFINET، DNP3، Modbus RTU |
| بکپلین سیستم | معماری دو باس RX3i (PCI و سریال) |
| نمایشگر وضعیت | 8 LED |
ارتباط باس بکپلین قطعی PLC
ماژول IC695CPE302 مستقیماً در ساختار دو باس بکپلین RX3i کار میکند و هماهنگی ارتباط قطعی بین پردازنده و ماژولهای ورودی/خروجی متصل را فراهم میکند. با پل زدن سرعتهای بالای ارتباط باس PCI Express با ترافیک استاندارد سریال بکپلین، کنترلر اسکنهای همزمان بلادرنگ را در شاسیهای ورودی/خروجی محلی و راه دور اجرا میکند. این ماژول پروفایلهای هماهنگی وظایف زیر میلیثانیه را حفظ کرده و از برخورد دادهها یا تأخیرهای انتقال در عملیات مقیاسپذیری ورودی/خروجی متراکم جلوگیری میکند. سازگاری با فلش فریمور تضمین میکند که پشته ارتباطی تعبیه شده بدون نیاز به تعویض قطعات سختافزاری بهروزرسانی شود.
سؤالات متداول
س: محدودیتهای نصب ماژول IC695CPE302 در شاسی RX3i چیست؟
ج: ماژول IC695CPE302 باید فقط در اسلات 1 یا اسلات 2 بکپلین یونیورسال RX3i نصب شود. این محل نصب برای برقراری اتصال فیزیکی مستقیم به خطوط باس PCIe با سرعت بالا که برای عملیات پردازنده لازم است، الزامی است.
س: حافظه در هنگام قطع کامل برق سیستم چگونه حفظ میشود؟
ج: پردازنده از یک Energy Pack خارجی بدون باتری IC695ACC400 برای حفظ دادههای غیر فرّار استفاده میکند. هنگام قطع برق، این Energy Pack جریان کمکی کافی برای نوشتن دادههای فعال SRAM در حافظه فلش داخلی فراهم میکند.
س: آیا این ماژول از تعویض داغ (Hot-Swapping) یا وارد کردن بدون وقفه (Bumpless Insertion) در حالی که بکپلین روشن است پشتیبانی میکند؟
ج: خیر، خود ماژول پردازنده قابلیت تعویض داغ ندارد. برای جلوگیری از آسیب دائمی به گیتهای منطقی دو باس بکپلین، باید برق سیستم کاملاً قطع و ایزوله شود قبل از اینکه کنترلر IC695CPE302 برداشته یا نصب شود.
راهنمای نصب در محل
- ایزولاسیون برق شاسی: قبل از نصب یا خارج کردن کارت پردازنده، اطمینان حاصل کنید که تمام منابع برق AC یا DC ورودی به ماژول تغذیه RX3i کاملاً قطع شدهاند.
- تأیید تخصیص اسلات: مطمئن شوید اسلات هدف در بکپلین یونیورسال، اسلات 1 یا اسلات 2 است. قبل از وارد کردن، پینهای کانکتور بکپلین را از هرگونه ذرات معلق پاک کنید.
- پروتکلهای حفاظت ESD: تکنسینها باید هنگام کار، دستبند تخلیه الکترواستاتیک (ESD) به زمین متصل شده به ریل فلزی عایق نشده PE (زمین حفاظتی) محفظه صنعتی را به دست داشته باشند.
- شیلدینگ و زمین کردن: برای کاهش نویز صنعتی، رک RX3i باید به یک صفحه زمین با امپدانس پایین متصل شود. اطمینان حاصل کنید که شیلد کابلهای ارتباطی (اترنت، RS-232) در یک سر زمین شدهاند تا از حلقههای زمین جلوگیری شود.
- اتصال Energy Pack: ماژول IC695ACC400 Energy Pack را بهطور محکم نصب کرده و کابل برق آن را قبل از راهاندازی سیستم به پورت خازنی اختصاصی روی بدنه پردازنده متصل کنید.
