ماژولهای CPU مدل IC695CPK330-ABAF از سری GE PACSystems RX3i
Manufacturer: GE Fanuc
-
Part Number: IC695CPK330-ABAF
Condition：New with Original Package
Product Type: پردازندههای CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

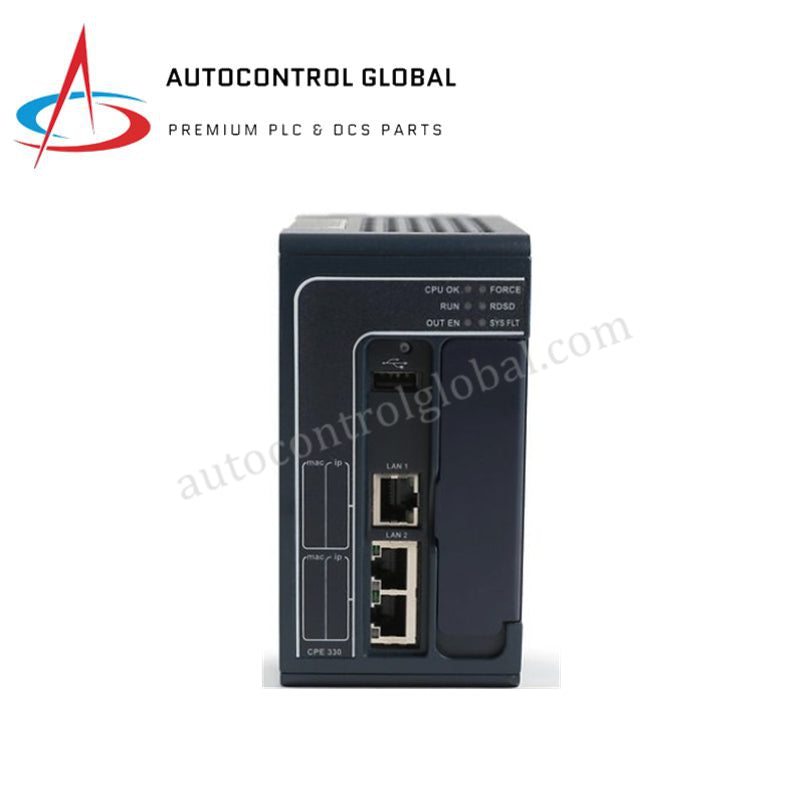

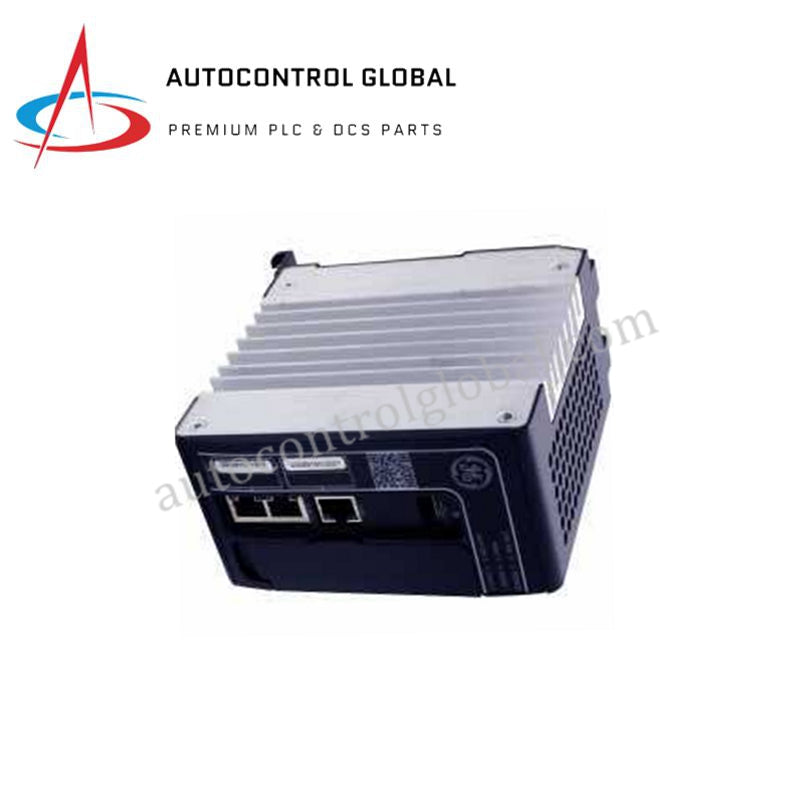

ماژول CPU مدل GE PACSystems RX3i IC695CPK330-ABAF
ماژول GE PACSystems RX3i IC695CPK330-ABAF (ماژول CPU مدل IC695CPK330) که برای پردازش قطعیِ پرسرعت و کنترل پیشرفته فرایند در معماریهای PACSystems RX3i پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را در شبکههای پیچیده اتوماسیون فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC695CPK330-ABAF |
| برند | GE / GE Fanuc |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۳ کیلوگرم |
| ابعاد | فرمفاکتور استاندارد بکپلین تکاسلاته CPU در RX3i |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف انرژی | تأمین توان از طریق بکپلین RX3i / ماژول پشتیبان Energy Pack |
| پردازنده | پردازنده دوهستهای ۸۰۰ مگاهرتزی |
| حافظه کاربر | ۶۴ مگابایت حافظه استاندارد کاربر؛ ۱ گیگابایت RAM از نوع DDR4، و ۵۱۲ مگابایت حافظه فلش |
| ظرفیت I/O | ۳۲ هزار بیت I/O گسسته، ۳۲ هزار کلمه I/O آنالوگ |
| درگاههای اترنت | ۳ درگاه اترنت ۱۰/۱۰۰/۱۰۰۰ مگابیتبرثانیه (۲ درگاه سوئیچشده) |
| حافظه داخلی و توسعه | ۱ شکاف کارت CFast، ۱ درگاه میزبان USB-A 2.0 |
| پروتکلهای شبکه | PROFINET، OPC UA، SRTP، Modbus TCP/IP، EGD، DNP3، IEC-61850 |
اجرای قطعی روی بکپلین و افزونگی داخلی
این ماژول با بهرهگیری از سرعت ارتباطی بالای گذرگاه بکپلین، وظایف سیستم را در بکپلینهای RX3i هماهنگ میکند تا تأخیر سیستم در سطح پایینی حفظ شود. سازگاری یکپارچه میانافزار و فلش، اجرای قطعی منطق، فلش سریع کد و حفظ یکنواخت پارامترها را هنگام رخدادهای پیشبینینشده قطع برق تضمین میکند. Energy Pack همراه، توان پشتیبان اختصاصی را فراهم میکند تا هنگام قطع غیرمنتظره برق اصلی، دادههای عملیاتی فعال از RAM بهطور ایمن در حافظه فلش غیرفرّار ذخیره شوند. افزون بر این، پشتیبانی داخلی از افزونگی سیستم PROFINET (PNSR) و پروتکل افزونگی رسانه (MRP)، پیکربندیهای سوییچ بیوقفه را ممکن میسازد، از توقف فرایند جلوگیری میکند و همگامسازی قطعی CPU را حفظ مینماید.
سؤالات متداول
س: Energy Pack همراه هنگام قطع ناگهانی برق اصلی چه کاربردی دارد؟
پ: Energy Pack توان پشتیبان موضعی را برای ماژول CPU تأمین میکند و به دادههای فعال RAM اجازه میدهد پیش از خاموشی کامل، بهطور ایمن در حافظه فلش غیرفرّار نوشته شوند.
س: آیا میتوان ماژول IC695CPK330-ABAF را هنگامی که برق رک RX3i وصل است، نصب یا خارج کرد؟
پ: خیر، دستورالعملهای استاندارد بکپلین RX3i ایجاب میکنند پیش از نصب فیزیکی یا خارج کردن ماژول CPU، برق رک و اتصالات منبع تغذیه خارجی ایزوله شوند.
س: برای کنترل I/O توزیعشده، چه رابطهای شبکهای روی ماژول موجود است؟
پ: این واحد دارای سه درگاه اترنت ۱۰/۱۰۰/۱۰۰۰ مگابیتبرثانیه است که از PROFINET، Modbus TCP/IP، OPC UA و دادههای سراسری اترنت (EGD) پشتیبانی میکنند و امکان اتصال مستقیم به تجهیزات راهدور را فراهم میسازند.
راهنمای نصب در محل
- اقدامات ایمنی برای ایزولهسازی برق: پیش از نصب ماژول CPU در شکاف رک، برق منبع اصلی صفحهپایه RX3i را خاموش کنید و سیمهای باتری خارجی یا Energy Pack را جدا نمایید.
- جاسازی در شکاف بکپلین: کارت مدار ماژول را با ریلهای راهنمای شکاف ۰ یا شکاف ۱ در صفحهپایه اصلی RX3i همراستا کنید و آن را محکم فشار دهید تا ضامنهای ماژول کاملاً درگیر شوند.
- اتصال سیمکشی Energy Pack: مجموعه Energy Pack را مطابق مشخصات چیدمان شاسی، در مجاورت CPU نصب کنید و کابل اتصال برق اختصاصی را به درگاه رابط تعیینشده روی ماژول وصل نمایید.
- مسیردهی اترنت شیلددار: برای اتصال مسیرهای ارتباطی پرسرعت، از کابلهای زوجتابیده CAT6 شیلددار و مناسب کاربردهای صنعتی استفاده کنید و شیلد کابلها را برای کاهش نویز محیطی به شینههای زمین متصل نمایید.
- جداسازی فیزیکی سیمکشی: حداقل فاصله ۳۰ سانتیمتر را میان خطوط سیگنال، کابلهای ارتباطی شبکه، مدارهای توزیع برق AC ولتاژبالا و خروجیهای درایو فرکانس متغیر حفظ کنید.
