ماژول مستر PROFIBUS مدل IC695PBM300 شرکت GE Fanuc | موجودی جدید و اصل
Manufacturer: GE Fanuc
-
Part Number: IC695PBM300-CA
Condition：New with Original Package
Product Type: ماژولهای ارتباطی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

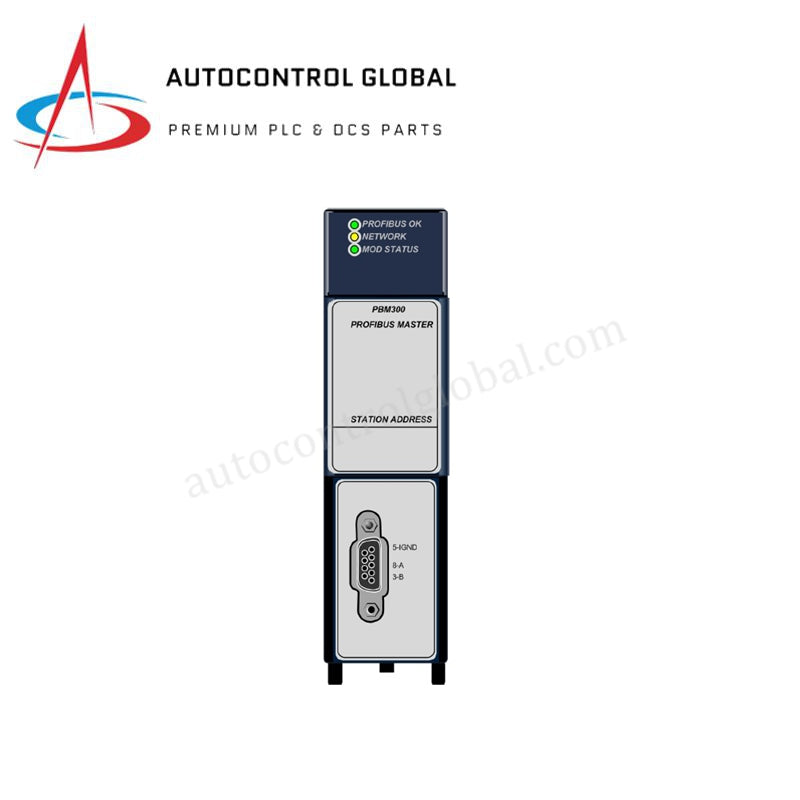

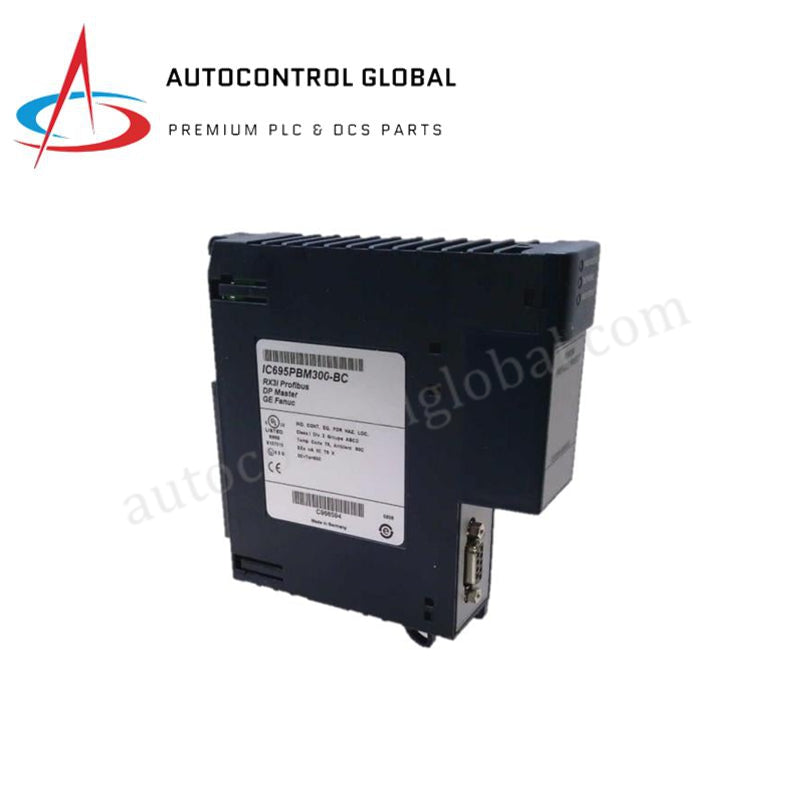

ماژول مستر PROFIBUS مدل GE Fanuc IC695PBM300 برای PACSystems RX3i
GE Fanuc IC695PBM300، که به عنوان ماژول مستر IC695PBM300 PROFIBUS نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای ارتباط توزیعشده با سرعت بالا در پلتفرمهای PACSystems RX3i عمل میکند. این ماژول تبادل دادههای قطعی بین واحد پردازش مرکزی RX3i و تا ۱۲۵ دستگاه اسلیو PROFIBUS DP، از جمله واحدهای ورودی/خروجی از راه دور، درایوهای فرکانس متغیر و ابزارهای فرآیندی را انجام میدهد. این ماژول مستقیماً از طریق باس بکپلین PCI RX3i کار میکند و بلوکهای انتقال داده در زمان واقعی را مدیریت کرده و در عین حال رجیسترهای تشخیصی برای حفظ یکپارچگی شبکه نگهداری میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC695PBM300 / IC695PBM300-CC |
| برند | GE Fanuc |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۰.۳۱ پوند (۰.۱۵ کیلوگرم) |
| ابعاد | ماژول شاسی RX3i با اسلات تک |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف برق | حداکثر ۱.۴۵ W (بار جریان ۴۴۰ میلیآمپر در ۳.۳ ولت DC روی بکپلین) |
| پشتیبانی پروتکل | PROFIBUS DP-V0 و DP-V1 |
| رابط فیزیکی | RS-485 از طریق کانکتور ۹ پین D-sub (DB9) |
| سرعتهای داده پشتیبانی شده | ۹.۶ کیلوبیت بر ثانیه، ۱۹.۲ کیلوبیت بر ثانیه، ۹۳.۷۵ کیلوبیت بر ثانیه، ۱۸۷.۵ کیلوبیت بر ثانیه، ۵۰۰ کیلوبیت بر ثانیه، ۱.۵ مگابیت بر ثانیه، ۳ مگابیت بر ثانیه، ۶ مگابیت بر ثانیه، ۱۲ مگابیت بر ثانیه |
| حداکثر اندازه داده ورودی | ۳۵۸۴ بایت |
| حداکثر اندازه داده خروجی | ۳۵۸۴ بایت |
| حداکثر حافظه پیکربندی اسلیو | ظرفیت کل پیکربندی اسلیو ۹ کیلوبایت |
| رطوبت کاری | ۵٪ تا ۹۵٪ بدون تراکم |
| دمای ذخیرهسازی | -۴۰ تا ۸۵ درجه سانتیگراد |
سرعت ارتباط باس بکپلین و شبکههای قطعی
ماژول IC695PBM300 مستقیماً با باس بکپلین PCI RX3i ارتباط برقرار میکند تا آرایههای داده شبکه را بدون ایجاد تأخیر پردازشی برای CPU محلی همگامسازی کند. این یکپارچگی نزدیک باس، مقیاسپذیری چگالی ورودی/خروجی را با پشتیبانی همزمان از ۳۵۸۴ بایت داده ورودی و ۳۵۸۴ بایت داده خروجی بهینه میکند. معماری سختافزاری ارتباطات قطعی را هنگام اجرای انتقالهای دورهای DP-V0 تضمین میکند، در حالی که به طور همزمان پارامترها، آلارمها و پیامهای تشخیصی غیر دورهای DP-V1 را پردازش میکند. این سرعت ارتباطی از انتشار تأخیر در شبکههای صنعتی قطعی مجاور جلوگیری میکند.
سؤالات متداول
س: حداقل نیازمندیهای سیستم نرمافزاری و فرمور برای IC695PBM300 چیست؟
ج: واحد پردازش مرکزی میزبان PACSystems RX3i باید فرمور نسخه ۲.۹ یا بالاتر را اجرا کند. پیکربندی و برنامهنویسی نیازمند نسخه ۵.۰ بیلد ۳۲۲۷ SP2 یا بالاتر از Machine Edition Logic Developer PLC، یا نسخه سازگار از PLC C Toolkit (نسخه ۴.۰۰ بیلد ۵۰A1 یا بالاتر) برای برنامههای کد C سفارشی است.
س: آیا ماژول اجرای بلوک عملکرد Direct I/O (DOIO) را پشتیبانی میکند؟
ج: خیر. عملکرد DOIO در ساختار رابط PROFIBUS تعبیه شده در این ماژول پشتیبانی نمیشود. اجرای بلوک عملکرد DOIO که هدف آن این رابط باشد باعث بازگشت خطای اجرا توسط مستر میشود.
س: فرمور ماژول چگونه بهروزرسانی یا سرویس میشود؟
ج: سازگاری فلش فرمور امکان بهروزرسانی میدانی را مستقیماً از طریق رابط بکپلین CPU میزبان RX3i با استفاده از ابزار WinLoader سریال/اترنت فراهم میکند. این امر نیاز به تعویض دستی چیپ یا برنامهنویس سختافزاری خارجی را از بین میبرد.
راهنمای نصب در محل
- نصب در شاسی: قبل از نصب ماژول، اطمینان حاصل کنید که برق بکپلین یونیورسال RX3i قطع شده است. برد را در موقعیت اسلات تک مشخص شده روی باس PCI به آرامی وارد کنید تا پیچهای بالایی و پایینی با قاب شاسی همتراز شوند، سپس پیچها را محکم کنید تا تماس الکتریکی فیزیکی برقرار شود.
- پایانبندی کابل باس: شبکه PROFIBUS RS-485 باید در هر دو انتهای فیزیکی بخش به درستی پایانبندی شود. هنگامی که IC695PBM300 در انتهای بخش قرار دارد، کلید پایانبندی کانکتور DB9 باید در موقعیت فعال "ON" قرار گیرد تا شبکههای مقاومت داخلی فعال شوند.
- پروتکل اتصال زمین شیلد: از کابل پیچخورده شیلددار با رتبهبندی برای شبکههای PROFIBUS استفاده کنید. روکش کابل را در محل ورود به بدنه جدا کرده و شیلد مسی بافته شده را به گیره اتصال زمین فلزی شاسی متصل کنید تا از تداخل الکترومغناطیسی فرکانس بالا که میتواند سیگنالدهی تفاضلی را مختل کند، جلوگیری شود.
