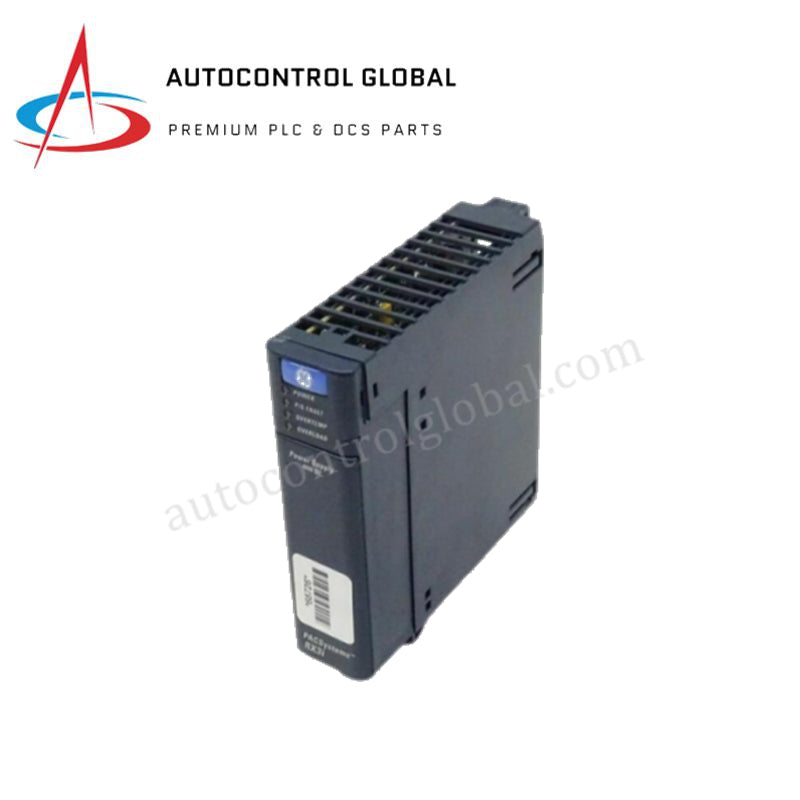

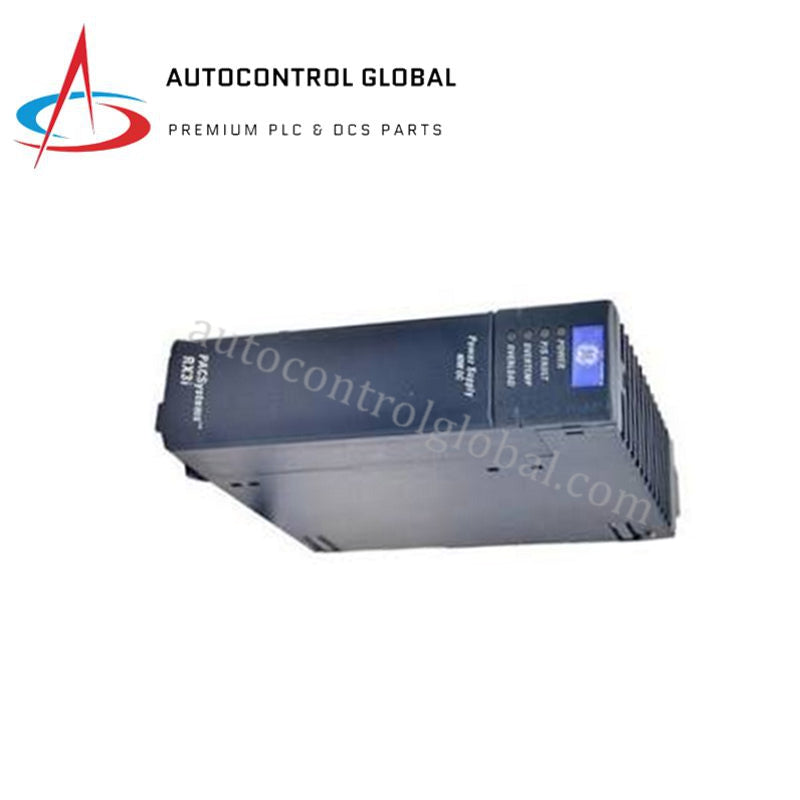

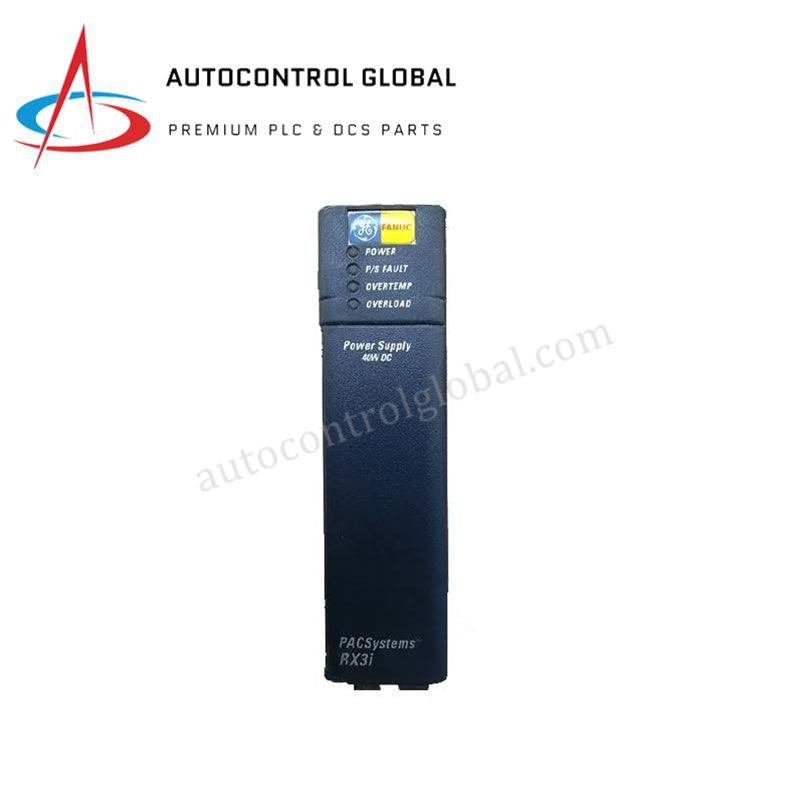

ماژول منبع تغذیه ۲۴ ولت DC GE PACSystems RX3i با مدل IC695PSD040
Manufacturer: GE Fanuc
-
Part Number: IC695PSD040C
Condition：New with Original Package
Product Type: ماژولهای منبع تغذیه
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول منبع تغذیه GE Fanuc IC695PSD040 RX3i
مدل GE Fanuc IC695PSD040C (ماژول منبع تغذیه IC695PSD040) که برای تبدیل توان و توزیع ولتاژ داخلی در بکپلینهای یونیورسال PACSystem RX3i پیکربندی شده است، عملکرد فیزیکی/الکتریکی مستقیم را فراهم میکند. این ماژول ورودی نامی ۲۴ VDC را میپذیرد (محدوده راهاندازی ۱۸ تا ۳۰ VDC و محدوده کارکرد پیوسته ۱۲ تا ۳۰ VDC) و حداکثر ۶۰ W توان ورودی را به ریلهای توان داخلی تنظیمشده تبدیل میکند. این واحد در مجموع حداکثر ۴۰ W ظرفیت خروجی را از طریق باسهای داخلی ۵٫۱ VDC (۰ تا ۶ A) و ۳٫۳ VDC (۰ تا ۹ A) برای تأمین انرژی ماژولهای متصل رک ارائه میدهد و در کنار آن، یک خروجی کمکی ۲۴ VDC برای مدارهای رله میدانی دارد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC695PSD040 (بازبینی IC695PSD040C) |
| برند | GE Fanuc / Emerson |
| مبدأ | ایالات متحده آمریکا / مکزیک |
| وزن | ۰٫۶۰ کیلوگرم (۱٫۳۱ پوند) |
| ابعاد | ماژول تکشیاره استاندارد بکپلین PACSystems RX3i |
| دمای کارکرد | ۰ درجه سانتیگراد تا +۶۰ درجه سانتیگراد |
| مصرف توان | حداکثر توان ورودی ۶۰ W |
| ولتاژ نامی | ۲۴ VDC |
| محدوده ولتاژ ورودی | راهاندازی: ۱۸ تا ۳۰ VDC؛ کارکرد: ۱۲ تا ۳۰ VDC |
| توان خروجی کل | حداکثر ۴۰ W |
| ولتاژهای باس خروجی | ۵٫۱ VDC (۰ تا ۶ A)؛ ۳٫۳ VDC (۰ تا ۹ A) |
| حداکثر جریان هجومی | پیک ۴ A، حداکثر مدت ۱۰۰ ms |
| زمان نگهداری / تداوم کار | حداقل ۱۰ ms |
| ایزولاسیون خروجی | ندارد |
| ریپل ولتاژ خروجی | ۵۰ mV پیکبهپیک |
| سایز سیم ترمینال | ۱۴ AWG تا ۱۸ AWG |
| محل نصب در بکپلین | شیار اختصاصی ۰ در بکپلین یونیورسال RX3i |
معماری بکپلین سیستم و عملکرد قطعی باس
ماژول IC695PSD040 مستقیماً با معماری سرعت ارتباط باس بکپلین مبتنی بر PCI در PACSystem RX3i ارتباط برقرار میکند و بدون ایجاد افت ولتاژ در پیکربندیهای دارای چگالی بالای I/O، تنظیم دقیق در سمت منطق را حفظ میکند. این ماژول که منحصراً برای نصب تکشیاره در شیار ۰ طراحی شده است، با تغذیه مستقیم سختافزار پردازشی و ارتباطی مجاور، مراحل مبدل DC-DC داخلی را برای مقیاسپذیری چگالی I/O بهینه میکند. سازگاری فلش firmware در خانوادههای CPU سری RX3i به تنظیم پایدار باسهای ۵٫۱ VDC و ۳٫۳ VDC در چرخههای توان با بار کامل وابسته است و از بروز خطاهای منطق پویا در بکپلین هنگام رخدادهای گذرای باس جلوگیری میکند.
پرسشهای متداول
پرسش: آیا میتوان چند ماژول IC695PSD040 را برای اشتراکگذاری موازی بار یا افزونگی توان سیستم ترکیب کرد؟
پاسخ: خیر. ماژول IC695PSD040 از حالت افزایش ظرفیت یا افزونگی منبع تغذیه پشتیبانی نمیکند. اتصال زنجیرهای حداکثر دو ماژول از طریق ترمینالهای ورودی، کابلهای برق را بهصورت متوالی متصل میکند، اما جریان خروجی کل بکپلین را افزایش نمیدهد. اگر جریان مصرفی بکپلین از ۴۰ W بیشتر شود، باید برای توزیع نیاز توان بار میان منابع تغذیه جداگانه، بکپلینهای توسعه اضافه شوند.
پرسش: منبع تغذیه چگونه افتهای کوتاه ولتاژ یا قطع توان ورودی در خط ۲۴ VDC را مدیریت میکند؟
پاسخ: این ماژول حداقل زمان نگهداری/تداوم کار ۱۰ ms را دارد. هنگام افت ورودی به کمتر از ۱۲ VDC یا وقفههای کامل و بسیار کوتاه با مدت کمتر از ۱۰ ms، خازنهای ذخیره انرژی داخلی، ولتاژ خروجی کامل و تنظیم بار را در ریلهای ۵٫۱ VDC و ۳٫۳ VDC حفظ میکنند، بدون آنکه پرچمهای بازنشانی سیستم فعال شوند.
راهنمای نصب میدانی
نصب IC695PSD040 مستلزم قرار دادن مستقیم آن در شیار ۰ (سمت چپترین موقعیت) یک بکپلین یونیورسال RX3i است. پیش از جا زدن یا خارج کردن ماژول، مطمئن شوید برق اصلی بکپلین کاملاً قطع شده است تا از ایجاد قوس الکتریکی میان کانکتورهای بکپلین جلوگیری شود. اتصالات زمین باید مطابق اصول سختگیرانه سیمکشی تکنقطهای انجام شوند: زمین سیستم را با استفاده از سیم ضخیم مستقیماً به ترمینال ارت بکپلین متصل کنید و سیمکشی سیگنال را از سیمکشی DC ولتاژبالای میدانی جدا نگه دارید. هادیهای مسی ۱۴ AWG تا ۱۸ AWG را مستقیماً در ترمینالهای پیچی نصب کنید و بلوکهای ترمینال را مطابق مشخصات سازنده با گشتاور مناسب محکم کنید. برای تسهیل دفع حرارت غیرفعال از طریق هیتسینکها، حداقل فاصله عمودی ۲ اینچ (۵۰ mm) را در بالا و پایین شاسی رک حفظ کنید.
