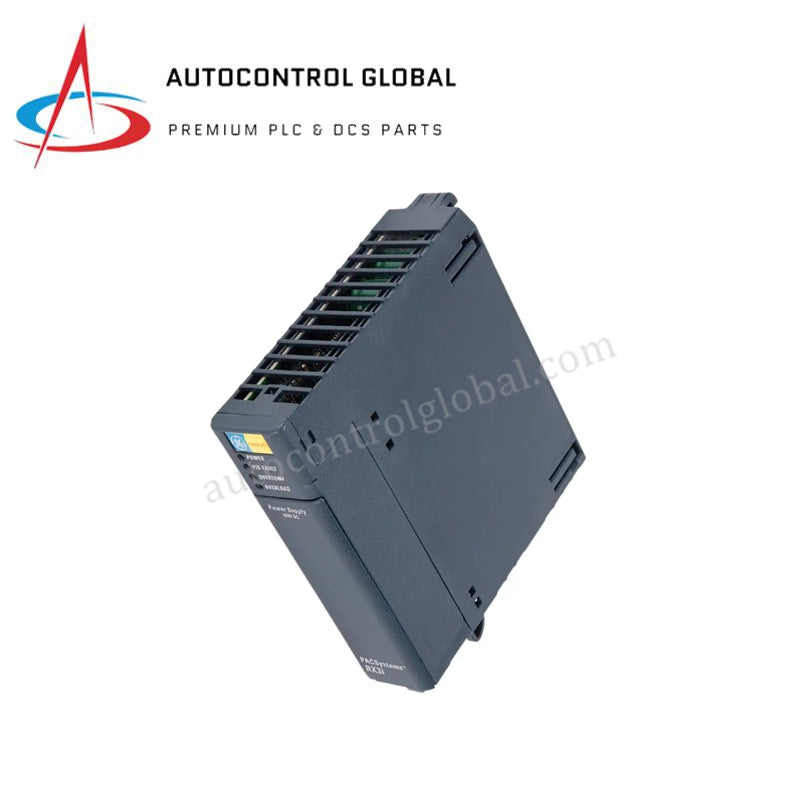

ماژول منبع تغذیه GE PACSystems RX3i مدل IC695PSD040B با توان 40W
Manufacturer: GE Fanuc
-
Part Number: IC695PSD040B
Condition：New with Original Package
Product Type: ماژولهای منبع تغذیه
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول منبع تغذیه GE IC695PSD040B PACSystems RX3i
ماژول GE IC695PSD040B (ماژول منبع تغذیه IC695PSD040) که برای تأمین توان DC با بازده بالا در رکهای بَکپلین PACSystems RX3i پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند. این واحد سختافزاری ولتاژهای تنظیمشده گذرگاه داخلی را از ورودی خط AC تولید میکند تا پردازش منطقی، ارتباطات گذرگاه ورودی/خروجی و حلقههای راهاندازی رله سمت میدان را در مجموعههای رک محلی و توسعهیافته حفظ کند.
جزئیات پسوند و ماتریس مدل
نامگذاری GE IC695PSD040B افزایشهای مشخص در بازبینی فریمور، بهروزرسانی قطعات و ویژگیهای سازگاری سختافزار بَکپلین را در پلتفرم GE / Emerson PACSystems RX3i نشان میدهد.
| مدل پایه | پسوند بازبینی | توضیحات | جای پای بَکپلین |
|---|---|---|---|
| IC695PSD040 | A | ماژول منبع تغذیه AC با توان 40 W، عرضه اولیه | رک یونیورسال تکاسلاته |
| IC695PSD040 | B | حفاظت پیشرفته مدار و تلرانسهای حرارتی قطعات | رک یونیورسال تکاسلاته |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC695PSD040B |
| برند | GE (General Electric) / Emerson |
| مبدأ | ایالات متحده |
| مبدأ | 0.3 kg (0.66 lbs) |
| ابعاد | 3.3 cm x 14.0 cm x 13.5 cm (1.3 in x 5.5 in x 5.3 in) |
| دمای کاری | 0 درجه سانتیگراد تا 60 درجه سانتیگراد |
| مصرف توان | حداکثر توان خروجی 40 W |
| ولتاژ ورودی نامی | 120/240 VAC (47-63 Hz) |
| محدوده ورودی عملیاتی | 85-264 VAC |
| قابلیت خروجی گذرگاه | +5 VDC در 4 A؛ +3.3 VDC در 3 A؛ گذرگاه رلهای +24 VDC در 0.5 A |
| ایزولاسیون گالوانیکی | 1500 VAC ورودی به خروجی |
| بازده حرارتی | معمولاً حدود 70٪ |
| نشانگر وضعیت | LED سبز Power OK روی پنل جلویی |
| حفاظت یکپارچه | مدارهای حفاظت در برابر اضافهولتاژ، اضافهجریان و خاموشی حرارتی |
| گواهیها | UL، CE، CSA، ATEX ناحیه 2، کلاس I بخش 2 |
دینامیک گذرگاه بَکپلین و تخصیص توان
ماژول IC695PSD040B ریلهای DC با سه سطح ولتاژ را مستقیماً به گذرگاه بَکپلین PACSystems RX3i ارائه میدهد. مدارهای داخلی تنظیم توان، خطوط ورودی برق 85 تا 264 ولت AC را به منابع منطقی با چگالی بالا شامل +5 VDC (4 A) و +3.3 VDC (3 A)، در کنار یک گذرگاه رلهای ایزوله و محلی +24 VDC (0.5 A)، تبدیل میکنند. نرمافزار پیکربندی سیستم پیش از استقرار، مجموع جریان مصرفی بَکپلین را بررسی میکند تا از افت ولتاژ در آرایههای ورودی/خروجی دیجیتال با چگالی بالا جلوگیری شود. پروفایلهای اتلاف حرارتی از طریق هدایت داخلی به هیتسینک بهینه باقی میمانند و پایداری فریمور سیستم را در مسیرهای ارتباطی اترنت قطعی و بَکپلین، بدون خنکسازی فعال با فن، تضمین میکنند.
پرسشهای متداول
پرسش: آیا میتوان ماژول منبع تغذیه IC695PSD040B را هنگام کارکرد رک، بهصورت گرم تعویض کرد؟
پاسخ: خیر. نصب یا خارج کردن IC695PSD040B در حالی که خط برق اصلی AC برقدار است، خطر ایجاد قوس الکتریکی دارد و باس منطقی بکپلین را مختل میکند. پیش از وارد کردن یا خارج کردن ماژول، همه خطوط ورودی برق ۱۲۰/۲۴۰ ولت AC را خاموش کنید.
پرسش: باس خروجی +24 VDC ارائهشده توسط این ماژول چه محدودیتهایی دارد؟
پاسخ: باس رله داخلی +24 VDC حداکثر جریان ۰٫۵ آمپر را تأمین میکند. برای راهاندازی عملگرهای میدانی یا بارهای سنگین رله که از این آستانه فراتر میروند، باید از منابع تغذیه خارجی استفاده شود تا از فعال شدن خاموشی حرارتی داخلی یا مدارهای حفاظت در برابر اضافهجریان جلوگیری شود.
پرسش: آیا میتوان دو ماژول IC695PSD040B را برای افزونگی توان، در یک بکپلین RX3i بهصورت موازی متصل کرد؟
پاسخ: خیر. بکپلین یونیورسال استاندارد RX3i در هر بخش رک فقط از یک ماژول منبع تغذیه پشتیبانی میکند. افزایش ظرفیت بار به یک بکپلین توسعه اضافی نیاز دارد که به واحد منبع تغذیه اختصاصی خود مجهز باشد.
راهنمای نصب در محل
نصب و سیمکشی IC695PSD040B باید در حالت بیبرق انجام شود. ماژول را محکم در شیار اختصاصی منبع تغذیه در سمت کاملاً چپ بکپلین یونیورسال RX3i قرار دهید تا ضامنهای کانکتور پشتی کاملاً درگیر شوند. پیچ نگهدارنده اسیر در قسمت بالای ماژول را محکم کنید تا اتصال زمین فیزیکی از طریق ریل DIN / صفحه پشتی شاسی تابلو تضمین شود.
هادیهای ورودی برق ۱۲۰/۲۴۰ ولت AC باید از پیچهای ترمینالبلوک اختصاصی عبور کنند. برای محدود کردن کوپلینگ نویز الکترومغناطیسی با فرکانس بالا، بین کابلهای ورودی برق AC و خطوط سیگنال ورودی/خروجی DC با ولتاژ پایین، حداقل ۵۰ میلیمتر فاصله فیزیکی حفظ کنید. عایق هادی را دقیقاً به اندازه تعیینشده توسط سازنده لخت کنید تا از نمایان شدن سیم بدون عایق جلوگیری شود. ترمینال ارت حفاظتی (PE) را مستقیماً با استفاده از هادی کمامپدانس و با حداقل گشتاور درگیری مطابق رویههای استاندارد مونتاژ تابلو، به شینه ارت مرکزی تابلو متصل کنید.
