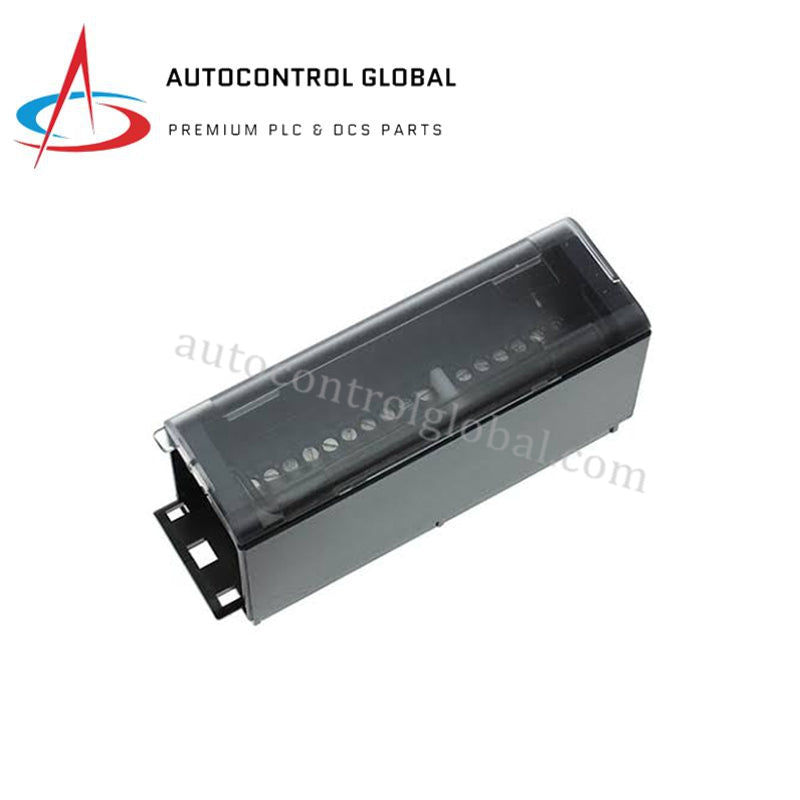

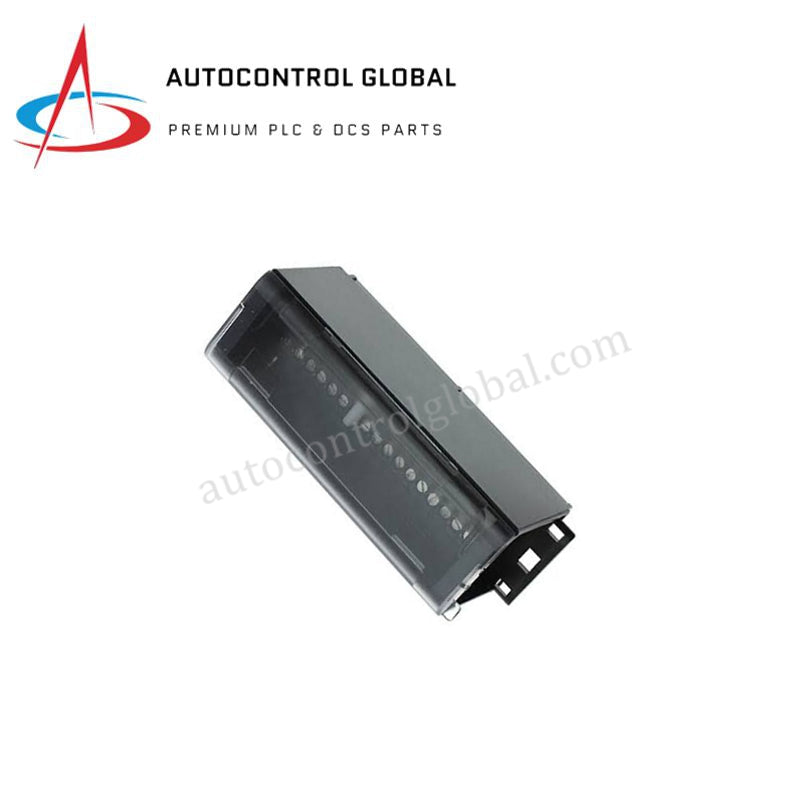

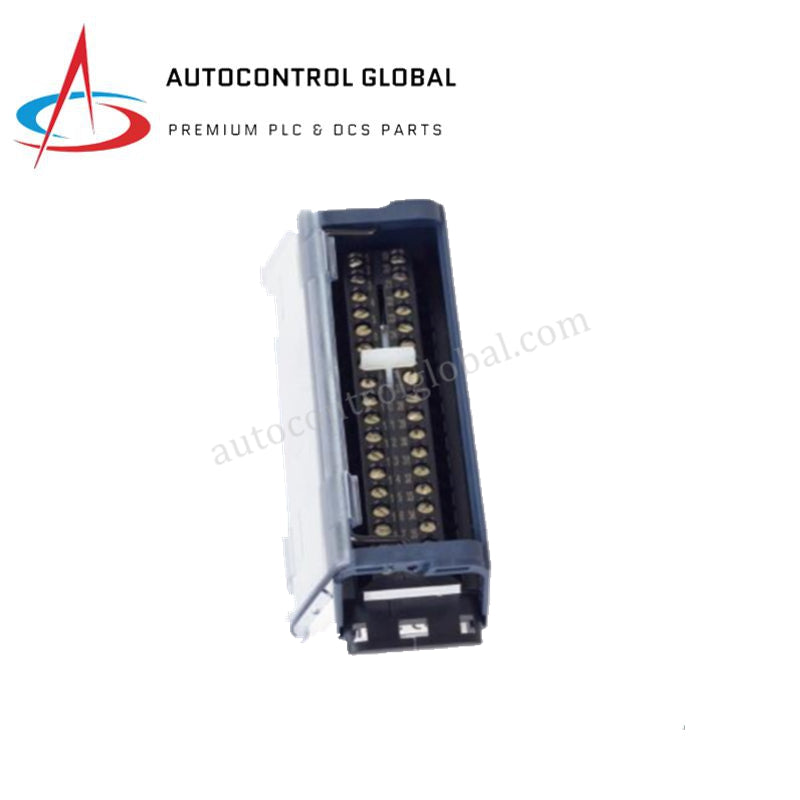

ترمینالبلوکهای GE PACSystems RX3i مدل IC695TBB132
Manufacturer: GE Fanuc
-
Part Number: IC695TBB132
Condition：New with Original Package
Product Type: ماژولهای ترمینال بلوک
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ترمینالبلوک GE IC695TBB132 برای PACSystems RX3i
GE IC695TBB132 که با عنوان ترمینالبلوک جعبهای توسعهیافته IC695TBB132 نیز فهرست میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای پایاندهی سیمکشی میدانی در پلتفرمهای PACSystems RX3i عمل میکند. این قطعه اتصال فیزیکی مستقیم را برای ماژولهای ورودی/خروجی گسسته و آنالوگ با چگالی بالا فراهم میکند و دارای ۳۶ موقعیت ترمینال پیچی با فاصله آزاد اضافی ۱۳ میلیمتر برای پوشش است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC695TBB132 |
| برند | GE / GE Fanuc |
| مبدأ | چین |
| وزن | ۰٫۳ کیلوگرم |
| ابعاد | اندازه استاندارد صفحهرویه ماژول ورودی/خروجی RX3i |
| دمای کاری | ۰ تا ۶۰ درجه سلسیوس |
| مصرف برق | قطعه غیرفعال (جریان مصرفی از بکپلین: ۰ میلیآمپر) |
| نوع ترمینال | ترمینالهای پیچی جعبهای ۳۶ نقطهای |
| ظرفیت سیم | #14 تا #26 AWG (تکرشته یا افشان) |
| طول لختکردن سیم | ۰٫۳۱۰ اینچ (۷٫۸۷ میلیمتر) |
| گشتاور پیچ | حداکثر ۷ پوند-اینچ |
| فاصله آزاد اضافی | ۱۳ میلیمتر عمق بیشتر نسبت به ترمینالبلوکهای استاندارد |
تراکم قطعی ورودی/خروجی و مقیاسپذیری سیمکشی با چگالی بالا
IC695TBB132 مستقیماً روی صفحهرویه کارتهای ورودی/خروجی با چگالی بالای RX3i نصب میشود تا سیگنالهای گسسته را به باس مرکزی بکپلین متصل کند. مقیاسپذیری ترمینالهای با چگالی بالا امکان ۳۶ اتصال مستقل میدانی را در یک شکاف رک فراهم میکند و در عین حال جداسازی مجزای کانالها را حفظ میکند. طراحی پوشش بیرونی توسعهیافته، فضای لازم برای سیمهایی با روکش عایق ضخیمتر را فراهم میکند و با جلوگیری از واردشدن فشار فیزیکی به حلقههای هادی میدانی، از تداخل متقابل هنگام نوسازی سریع سیگنالها در شبکههای کنترل قطعی جلوگیری میکند.
سؤالات متداول
س: پوشش با عمق بیشتر چه تأثیری بر فاصلهگذاری ماژولها در درِ محفظه دارد؟
پ: پوشش بیرونی در مقایسه با بلوکهای استاندارد IC694TBB032، ۱۳ میلیمتر بیشتر به سمت بیرون امتداد دارد. مهندسان باید عمق محفظه پنل جلویی را بررسی کنند تا هنگام مسیردهی سیمهای دارای عایق ضخیم، از تداخل فیزیکی با درِ تابلو جلوگیری شود.
س: آیا پرسنل تعمیر و نگهداری میتوانند در حالی که سیستم RX3i همچنان برقدار است، این بلوک را سیمکشی کنند؟
پ: جداکردن یا نصب مجموعه ترمینالبلوک قابلجداشدن از یک ماژول ورودی/خروجی برقدار، در سختافزارهای پشتیبانیشده RX3i مجاز است؛ اما تکنسینها باید اطمینان حاصل کنند که همه مدارهای میدانی متصل، بیبرق هستند تا از اتصال کوتاه یا فعالشدن تصادفی حسگر جلوگیری شود.
س: هنگام نصب، چه محدوده گشتاوری برای ترمینالهای پیچی جعبهای اعمال میشود؟
پ: حداکثر گشتاور سفتکردن ۷ پوند-اینچ را برای هر پیچ ترمینال اعمال کنید. فراتررفتن از این مقدار میتواند به قفسههای گیرهای داخلی آسیب بزند یا رزوهها را خراب کند.
راهنمای نصب میدانی
IC695TBB132 را روی هدر کانکتور جلویی ماژول ورودی/خروجی هدف RX3i نصب کنید تا ضامنهای نگهدارنده جانبی با صدای کلیک، محکم در جای خود قفل شوند. هادیهای میدانی را با دقت به طول ۷٫۸۷ میلیمتر لخت کنید و از نشانگر قالبگیریشده در قسمت زیرین بلوک بهعنوان راهنما استفاده کنید. سیمهای افشان یا تکرشته (#14 تا #26 AWG) را در ترمینالهای جعبهای تعیینشده وارد کرده و با پیچگوشتی استانداردی که برای گشتاور ۷ پوند-اینچ تنظیم شده است، محکم کنید. کابلهای ورودی میدانی را از مسیرهای عبور سیم به سمت پایین هدایت کنید و سیگنالهای حساس DC کمولتاژ را با حداقل فاصله ۳۰۰ میلیمتر از خطوط AC پُروِلت جدا نگه دارید. اطمینان حاصل کنید که سرعت جریان هوای محیط پنل امکان دفع حرارت پیوسته را فراهم میکند تا دمای موضعی زیر ۶۰ درجه سلسیوس باقی بماند.
