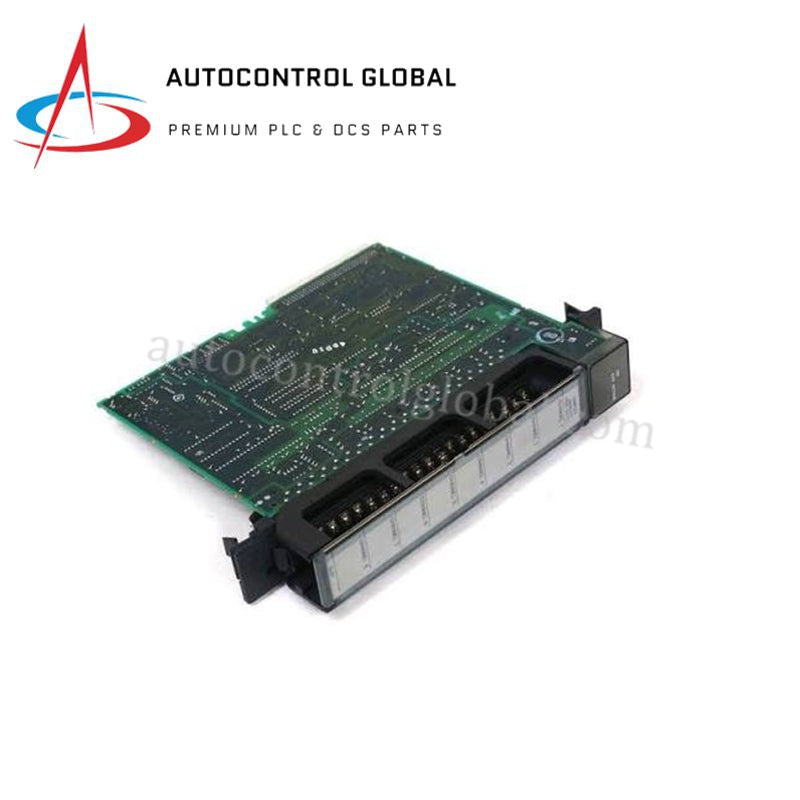

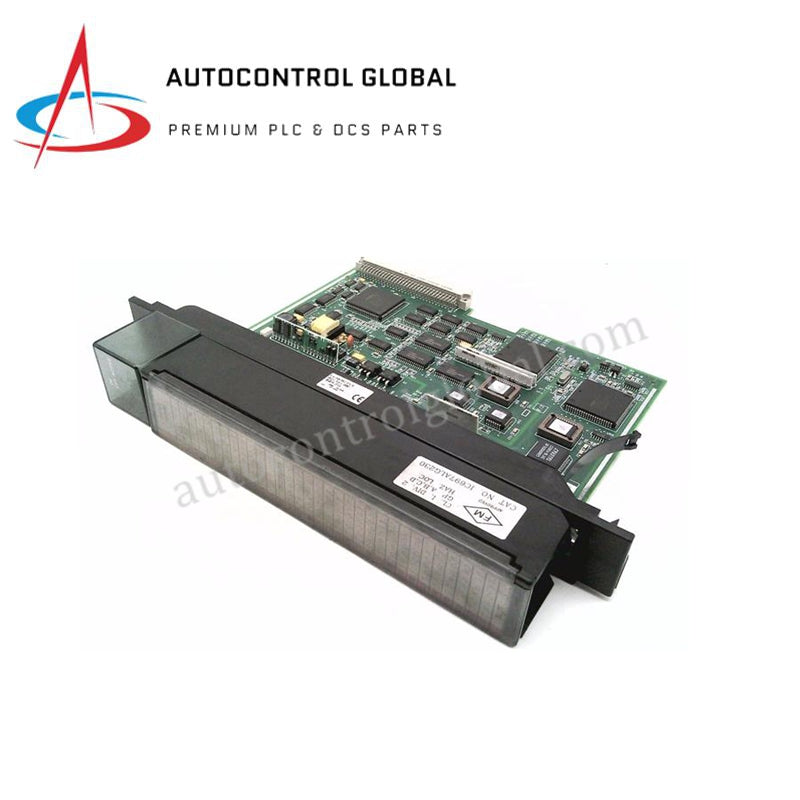

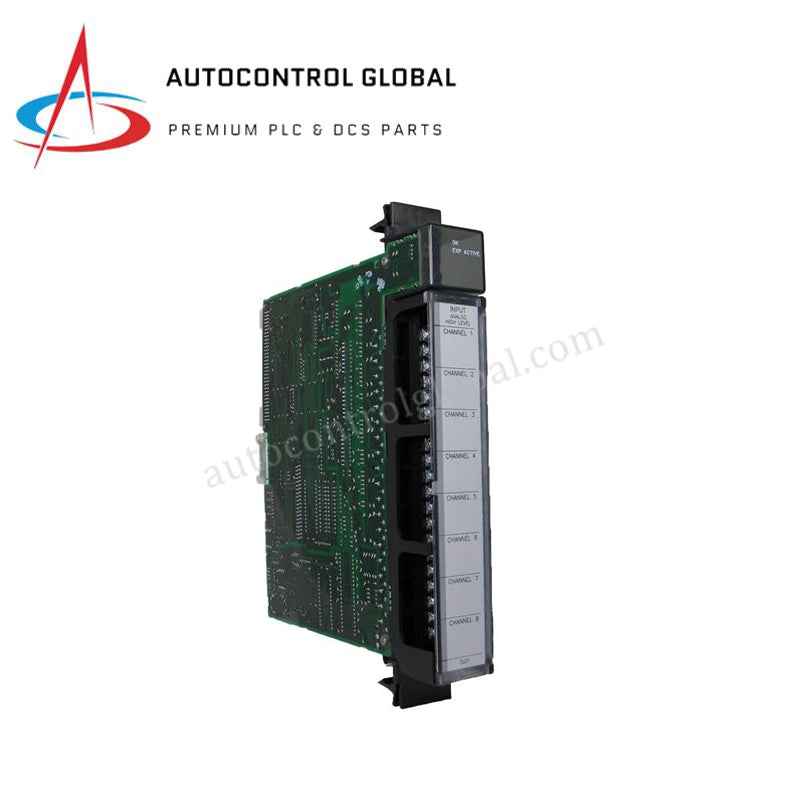

ماژول ورودی آنالوگ IC697ALG230J از سری GE 90-70
Manufacturer: GE Fanuc
-
Part Number: IC697ALG230J
Condition：New with Original Package
Product Type: ماژول ورودی آنالوگ
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ورودی آنالوگ GE IC697ALG230J سری 90-70
GE IC697ALG230J (ماژول ورودی آنالوگ IC697ALG230) که برای پردازش سیگنال آنالوگ در پلتفرمهای PLC سری 90-70 پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند.
جزئیات پسوند و ماتریس مدل
پلتفرم IC697ALG230 از پسوندهای بازبینی مشخصی برای شناسایی نسلهای سختافزاری، پارامترهای تراکم کانال و پروفایلهای تشخیصی در قالبهای VME تکشکاف استفاده میکند.
| مدل کاتالوگ | پسوند بازبینی | کانالهای ورودی | انواع سیگنال پیکربندیشده | تفکیکپذیری |
|---|---|---|---|---|
| IC697ALG230 | مدل پایه | 8 کانال تفاضلی | +/-10 VDC، 4-20 mA | 16 بیت |
| IC697ALG230J | بازبینی J | 16 کانال تکسر | +/-10 VDC، 0-10 VDC، +/-5 VDC، 0-5 VDC، 1-5 VDC، 4-20 mA، 0-20 mA | 12 بیت |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC697ALG230J |
| برند | GE |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.82 kg (1.81 lbs) |
| ابعاد | ماژول استاندارد تکشکاف سری 90-70 |
| دمای کاری | 0 تا 60 درجه C (32 تا 140 درجه F) |
| مصرف توان | 1.2 A در +5 VDC از منبع تغذیه صفحهپشتیبان |
| کانالهای ورودی | 16 کانال تکسر (یا پیکربندی پایه با 8 کانال تفاضلی) |
| تفکیکپذیری | 12 بیت (4096 شمارش) |
| امپدانس ورودی | ولتاژ: >100 kOhm؛ جریان: 250 Ohm |
| دقت | +/-0.25% از مقیاس کامل |
| ایزولاسیون | حفاظت گالوانیکی 1500 V بین بخش میدانی و منطق داخلی |
| کانکتور ترمینال | ترمینال 40 پین |
گذرگاه صفحهپشتیبان و شبکههای قطعی
ماژول از طریق اتصالات پرسرعت VMEbus با رک سری 90-70 ارتباط برقرار میکند و انتقال بیدرنگ داده را در جدولهای ثبات داخلی فراهم میسازد. سرعت بالای ارتباط گذرگاه صفحهپشتیبان اجرای بدون وقفه اسکن را ممکن میکند، در حالی که سازگاری صحیح فلشفریمویر، نمونهبرداری هماهنگ چندکاناله را تضمین میکند. این ماژول با تبدیل همزمان چندین متغیر فرایندی میدانی و انتقال مستقیم شمارشهای دیجیتالیشده ثبات به موتور منطقی CPU، چگالی ورودی/خروجی سیستم را افزایش میدهد.
پرسشهای متداول
س: آیا میتوان ماژول IC697ALG230J را در حالی که رک PLC سری 90-70 روشن است تعویض کرد؟
پ: خیر، این سختافزار از تعویض در حالت روشن پشتیبانی نمیکند. برای جلوگیری از آسیب به مدارهای منطقی صفحهپشتیبان، پیش از نصب یا خارج کردن ماژول باید برق اصلی رک را کاملاً قطع کنید.
س: ماژول با نویز سیگنال در حلقههای جریان چگونه برخورد میکند؟
الف: ماژول به ایزولاسیون 1500 V بین بخش میدانی و منطق داخلی و فیلتر داخلی متکی است. کابل شیلددار زوجتابیده خارجی که بهدرستی و فقط در یک شینه زمین متصل شده باشد، از ایجاد نویز سیگنال و مخدوش شدن شمارشهای ورودی دیجیتالیشده جلوگیری میکند.
راهنمای نصب میدانی
ماژول IC697ALG230J را با خاموش بودن برق سیستم، بهطور ایمن در یک شکاف اختصاصی رک VME سری 90-70 نصب کنید. برای اطمینان از اتصال مناسب بدنه به زمین، پیچهای نگهدارنده بالا و پایین را محکم کنید. تمام سیمکشیهای میدانی را از طریق ترمینال 40 پین عبور دهید و کابلهای آنالوگ کمولتاژ را از خطوط AC پُرولتاژ بهصورت فیزیکی جدا نگه دارید. برای حذف حلقههای زمین و حفظ آستانه ایزولاسیون گالوانیکی 1500 V، شیلدهای سیمهای سیگنال را در یک نقطه به زمین حفاظتی محفظه تابلو متصل کنید.
