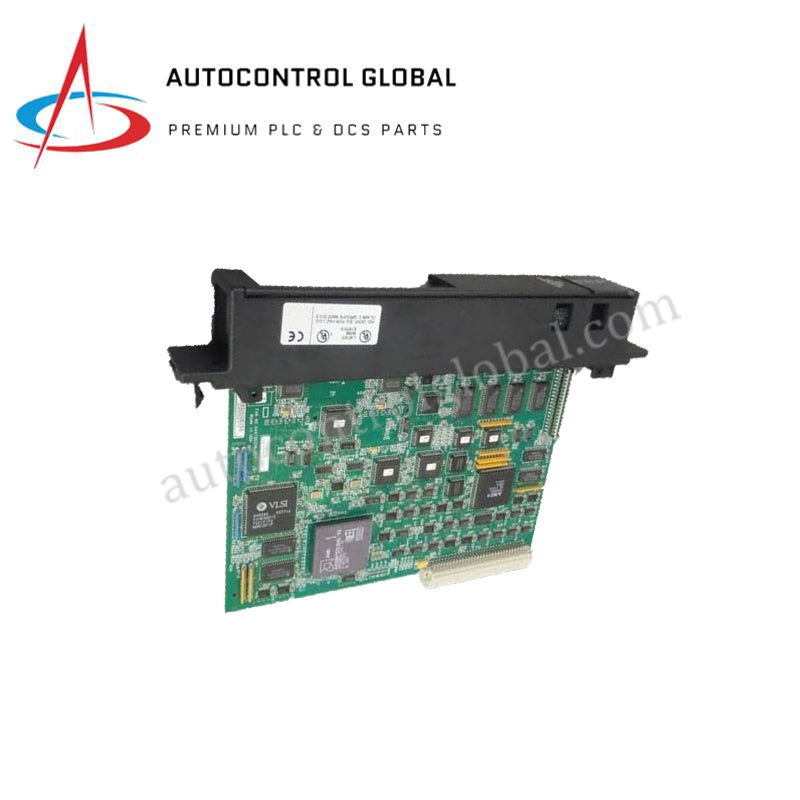

ماژول کنترلکننده باس IC697BEM742 از سری ۹۰-۷۰ شرکت GE Fanuc
Manufacturer: GE Fanuc
-
Part Number: IC697BEM742-AA
Condition：New with Original Package
Product Type: ماژولهای ارتباطی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول کنترلر باس FIP سری 90-70 مدل GE Fanuc IC697BEM742
ماژول GE Fanuc IC697BEM742-AA (ماژول کنترلر باس IC697BEM742) که برای ارتباط پرسرعت و قطعی با فیلدباس در معماریهای PLC سری 90-70 پیکربندی شده است، اجرای مستقیم فیزیکی و الکتریکی انتقال داده دومسیره را در شبکههای توسعه فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC697BEM742-AA (مدل پایه: IC697BEM742) |
| برند | GE Fanuc |
| مبدأ | آمریکا |
| وزن | 0.57 کیلوگرم (1.25 پوند) |
| ابعاد | فرمفاکتور ماژول VME تکاسلاتی |
| دمای کاری | از 0 درجه سانتیگراد تا 60 درجه سانتیگراد |
| مصرف برق | تقریباً 1.0 A در 5 VDC (حداکثر 5 W) |
| حافظه RAM | 2 مگابایت |
| حافظه Flash | 2 مگابایت |
| سرعت انتقال | حداکثر 1 مگابیت بر ثانیه (1 Mbps) / انتقال قطعی با سرعت 500 KB/sec |
| کانالهای ارتباطی | دو کانال برای ارتباط افزونه باس |
| رسانه ارتباطی | باس FIP / لینک فیبر نوری چندحالته |
| حداکثر فاصله | حداکثر 2 کیلومتر (بسته به مشخصات کابل فیبر نوری) |
| ظرفیت توسعه | پشتیبانی از حداکثر 7 رک توسعه راه دور (همراه با IC697BEM741) |
| پلتفرم سیستم | بکپلین VME مربوط به PLC سری 90-70 شرکت GE Fanuc |
| نشانگرهای عیبیابی | LEDهای پنل جلو برای وضعیت سلامت ماژول، فعال بودن لینک فیبر و فعال بودن توسعه |
سرعت ارتباط قطعی بکپلین و باس
مهندسان، GE Fanuc IC697BEM742 را در اسلاتهای بکپلین VME سری 90-70 نصب میکنند تا توان عملیاتی قابلپیشبینی داده در سراسر سیستم را در توپولوژیهای کنترلی چندرکی حفظ کنند. این ماژول از حافظه داخلی 2 MB RAM و 2 MB Flash برای بافر کردن محلی سیگنالهای I/O استفاده میکند و با این کار، سرعت ارتباط باس بکپلین را بدون تحمیل بار به چرخه اسکن CPU میزبان بهینه میسازد. ریزکنترلگرهای پروتکل داخلی، پروتکلهای انتقال افزونه دومسیره را بهصورت مستقل اجرا میکنند، سازگاری با فریمور موجود در حافظه Flash را حفظ کرده و پاسخهای کنترلی بلادرنگ را در شرایط تداخل شدید الکترومغناطیسی تضمین میکنند.
سؤالات متداول
س: پیکربندی دومسیره چگونه از افزونگی لینک فیزیکی پشتیبانی میکند؟
پ: این ماژول دارای دو کانال ارتباطی فیزیکی مجزا است که جریانهای داده را بهطور همزمان پردازش میکنند؛ اگر کانال اصلی با قطع سیگنال یا جدا شدن کابل مواجه شود، ترافیک داده بدون اختلال در اجرای منطق، از کانال ثانویه عبور میکند.
س: الزامات منبع تغذیه بکپلین برای این ماژول چیست؟
پ: این ماژول تقریباً 1.0 A در +5 VDC را مستقیماً از منبع تغذیه بکپلین سری 90-70 دریافت میکند و در حین کار مداوم، حدود 5 W توان منطقی مصرف میکند.
راهنمای نصب میدانی
تکنسینها باید ماژول را در حالی که برق سیستم خاموش است، در یک اسلات باز بکپلین سری 90-70 بهدرستی جا بزنند. هنگام مسیردهی کابلهای فیبر نوری یا کابلهای ارتباطی، برای جلوگیری از تضعیف نوری یا آسیب فیزیکی هسته، محدودههای تعیینشده شعاع خمش را رعایت کنید. تمام شیلدهای کابل یا پوستههای کانکتور باید بهطور ایمن به شاسی رک اتصال زمین شوند تا نویز الکتریکی common-mode در شبکههای توسعه با مسافت زیاد حذف شود.
