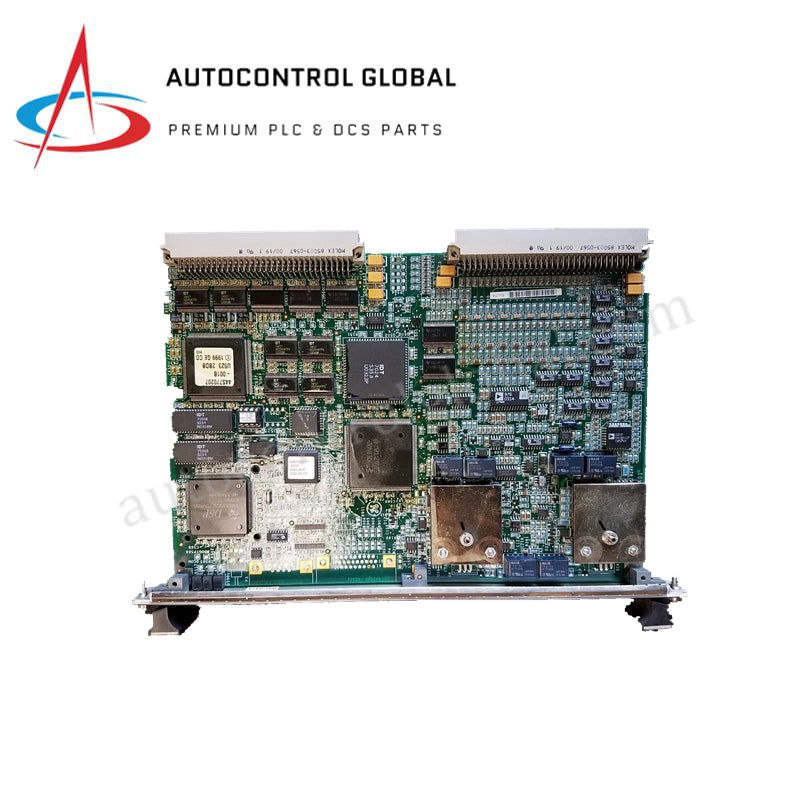

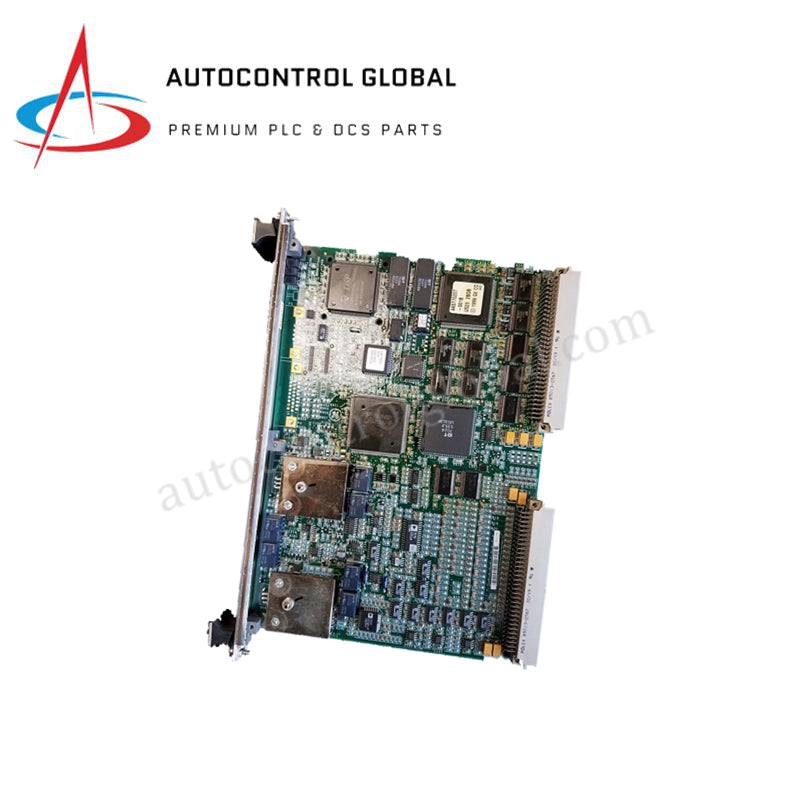

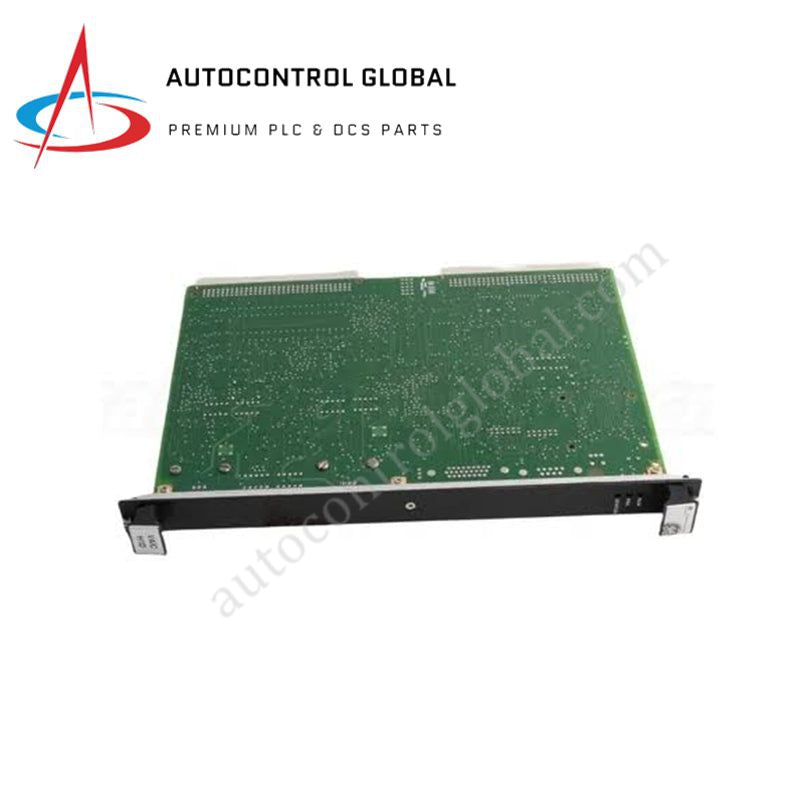

برد ترمینال خروجی شیر سروو GE Mark VI/VIe مدل IS200VSVOH1B
Manufacturer: GE Fanuc
-
Part Number: IS200VSVOH1B
Condition：New with Original Package
Product Type: ماژولهای خروجی آنالوگ
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
برد ترمینال خروجی شیر سروو GE IS200VSVOH1B
GE IS200VSVOH1B که بهعنوان برد کنترل IS200VSVO نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای وظایف کنترل دقیق شیر سروو در پلتفرمهای سیستم Mark VI و Mark VIe عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200VSVOH1B |
| برند | جنرال الکتریک |
| ساخت | ایالات متحده آمریکا |
| وزن | 0.99 کیلوگرم |
| ابعاد | 130 میلیمتر × 25 میلیمتر × 250 میلیمتر |
| دمای کاری | منفی 40 درجه سانتیگراد تا مثبت 70 درجه سانتیگراد |
| مصرف برق | وابسته به بکپلین |
| نوع خروجی | +/- 10 ولت DC / 4-20 میلیآمپر |
| تعداد کانال | 2 کانال با دقت بالا |
| ایزولاسیون | کانال به کانال / کانال به زمین |
شبکههای تعیینشده Profinet / EtherNet/IP و سازگاری فریمور
برد IS200VSVOH1B بهعنوان لایه انتهایی فیزیکی سیگنالهای فرمان عملگر هیدرولیکی عمل میکند و خروجی سیگنال با کیفیت بالا را در حلقههای کنترل تعیینشده تضمین میکند. این برد بهگونهای طراحی شده است که سازگاری فریمور فلش با بسته ورودی/خروجی IS220PPRO را حفظ کند تا پارامترهای کنترل با سرعت ارتباط بکپلین سیستم همگام شوند. طراحی آن شامل فیلترهای پیشرفته ضد نویز و سرکوب نوسانات است تا ولتاژ مرجع پایدار برای سیمپیچهای شیر سروو حفظ شود. این معماری پایداری عملکرد حلقه را در محیطهای با تداخل الکترومغناطیسی بالا حفظ میکند و امکان موقعیتیابی دقیق و با تأخیر کم شیرهای سوخت و پرههای راهنمای ورودی (IGV) را که برای مدیریت توربین لازم است، فراهم میآورد.
سؤالات متداول
س: آیا میتوان از IS200VSVOH1B در معماریهای کنترل سروو افزونه استفاده کرد؟
ج: بله، این برد ترمینال برای ادغام در پیکربندیهای ساده و افزونه Mark VI/VIe طراحی شده است. در حالت افزونه، این برد انتقال سیگنال بدون وقفه بین بستههای ورودی/خروجی فعال و آماده به کار را برای حفظ کنترل مداوم عملگر هیدرولیکی فراهم میکند.
س: برد چگونه نظارت تشخیصی حلقه سروو را انجام میدهد؟
ج: برد خطاهای حلقه خروجی از جمله مدار باز و اتصال کوتاه را پایش میکند. این سیگنالهای تشخیصی به بسته ورودی/خروجی میزبان ارسال میشوند تا کنترلکننده سیستم بتواند اقدامات اصلاحی مناسب یا توقفهای ایمنی را در صورت انحراف حلقه عملگر از حالت فرمان داده شده، فعال کند.
راهنمای نصب در محل
- نصب در کابینت: برد را بهطور محکم در کابینت Mark VI/VIe با استفاده از ریلهای نصب مشخص شده قرار دهید. اطمینان حاصل کنید که شاسی به زمین مشترک کابینت متصل شده است تا اختلاف پتانسیل کاهش یافته و سرکوب نوسانات بهبود یابد.
- کابلکشی سیگنال: برای تمام اتصالات شیر سروو از کابلهای جفتپیچیده با کیفیت بالا و شیلددار استفاده کنید. شیلد کابلها را در ترمینالهای زمین برد به منظور دفع مؤثر نویز الکتریکی و جلوگیری از تداخل حالت مشترک در حلقههای خروجی آنالوگ متصل کنید.
- اتصال الکتریکی: تمام پیچهای ترمینال را با گشتاور توصیه شده توسط سازنده محکم کنید تا از ایجاد اتصالات با مقاومت بالا که میتواند باعث ناپایداری در حلقه موقعیتیابی شیر شود، جلوگیری شود.
- روشهای اعتبارسنجی: پیش از راهاندازی حرکت هیدرولیکی، ولتاژ و جریان حلقه خروجی را با ابزار کالیبره شده بررسی کنید. پس از روشن شدن صحیح، اطمینان حاصل کنید که نشانگرهای تشخیصی سیستم کنترل وضعیت سالم هر دو کانال سروو را نشان میدهند.
