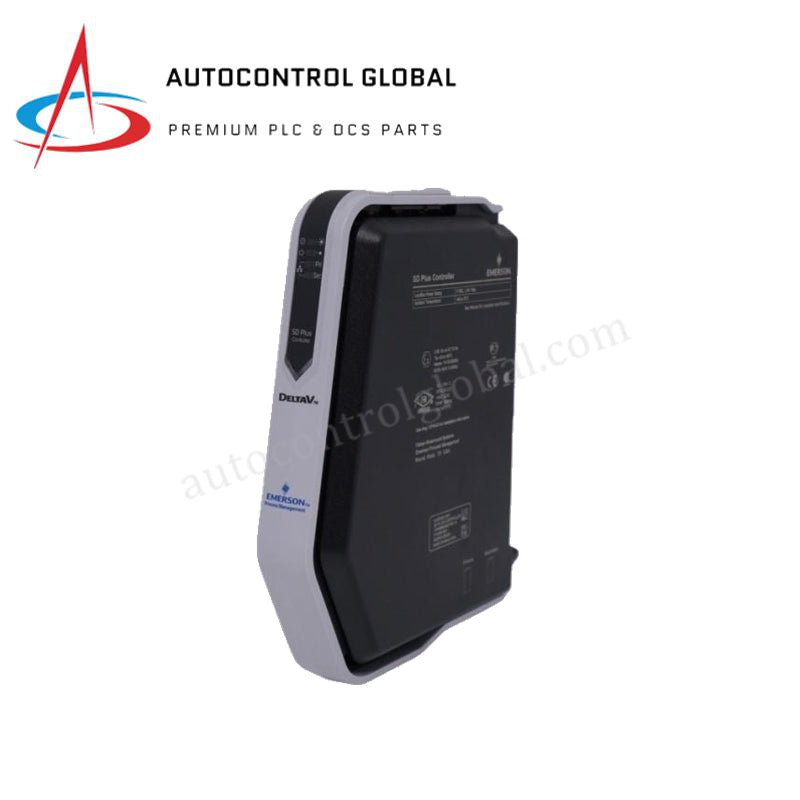

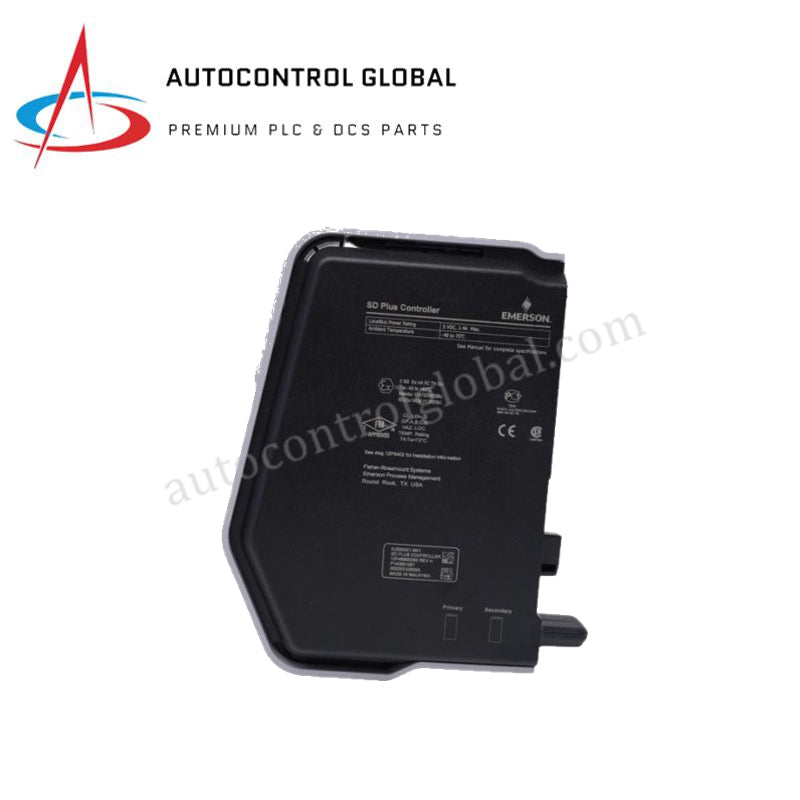

کنترلرهای سری M DeltaV Emerson KJ2005X1-BK1

پیکربندی شده برای اجرای استراتژی‌های کنترل و مدیریت ارتباطات I/O در پلتفرم‌های سیستم DeltaV، Emerson KJ2005X1-BK1 (ماژول کنترلر افزونه KJ2005X1-BK1) اجرای فیزیکی/الکتریکی مستقیم را فراهم می‌کند. این عنصر سخت‌افزاری معماری محاسباتی قطعی را ایجاد می‌کند که شامل واحدهای پردازشی نگاشت شده به حلقه‌های عملیاتی همزمان از طریق باس سیستم DeltaV است. این ماژول توالی‌های پردازش الگوریتم چند حلقه‌ای را اجرا می‌کند در حالی که مجموعه داده‌های فیزیکی I/O محلی را به‌روزرسانی می‌کند و وظایف زیرسیستم خودکار را بر شبکه‌های میدانی بدون کاهش زمان پاسخ چرخه‌ای پیاده‌سازی می‌کند.

مشخصات سخت‌افزاری

پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال به کانال

برای حفظ دسترسی کامل سیستم در پیکربندی‌های کنترل فرآیند، KJ2005X1-BK1 از خطوط باس سخت‌افزاری داخلی برای مدیریت پارامترهای ایزولاسیون مداوم کانال به کانال از طریق بَک‌پلین‌های حامل I/O همراه خود استفاده می‌کند. هسته پردازش با شبکه‌های میدانی که زیرسیستم‌های با وضوح بالا نویز الکتریکی حلقه خارجی را جدا می‌کنند، ارتباط برقرار می‌کند. این ساختار زیرمجموعه‌های پردازشی را از اختلالات ولتاژ حالت مشترک ایزوله می‌کند و متغیرهای ثانویه نگاشت شده از طریق پروتکل حلقه 4-20 mA HART را حفظ می‌کند. این پارامترها از ابزارهای میدانی به حافظه‌های داخلی کش بدون از دست رفتن داده منتقل می‌شوند و اجازه می‌دهند تشخیص همزمان دستگاه و رویه‌های کالیبراسیون از راه دور در زمان واقعی اجرا شوند در حالی که یکپارچگی مسیر کنترل حفظ می‌شود.

سؤالات متداول

س: چه محدودیت‌های خاصی برای تعویض سخت‌افزاری داغ ماژول کنترلر اصلی KJ2005X1-BK1 وجود دارد؟

ج: استخراج فیزیکی ماژول در حالی که برق حامل فعال است پشتیبانی می‌شود. اگر ماژول به عنوان گره اصلی فعال در یک جفت افزونه کار کند، برداشتن آن باعث سوئیچ خودکار فوری به کارت پشتیبان می‌شود. این انتقال بدون ایجاد وقفه در زمان اجرای حلقه قطعی انجام می‌شود.

س: چگونه باس سیستم خطاهای حافظه پردازنده داخلی در پلتفرم DeltaV را شناسایی و جداسازی می‌کند؟

ج: CPU با عملکرد بالا از چرخه‌های تست تشخیصی داخلی مداوم همراه با منطق ردیابی توازن حافظه اختصاصی استفاده می‌کند. اگر خطاهای غیرقابل اصلاح پردازش یا پشته اجرا در رجیسترهای زمان اجرای فعال شناسایی شوند، کارت به حالت خطای محلی می‌رود و ارتباط باس سیستم را به سخت‌افزار افزونه واگذار می‌کند.

س: آیا کنترلر می‌تواند در محفظه‌های بدون تهویه تحت بارهای مصرف جریان حداکثر کار کند؟

الف: بله، این واحد برای کار در دمای -۴۰ تا +۷۰ درجه سانتی‌گراد در مناطق آلوده هوایی کلاس G3 رتبه‌بندی شده است. با این حال، هنگام نصب پیکربندی‌های افزونه که بار جریان اسمی ۱.۵ آمپر در ۲۴ ولت DC می‌کشند، مسیرهای همرفت محفظه باید از افزایش دمای هسته داخلی ماژول بالاتر از حد مجاز +۷۰ درجه سانتی‌گراد جلوگیری کنند.

راهنمای نصب میدانی

• درج بک‌پلین حامل: شاسی کنترلر IP20 را مستقیماً در شکاف اختصاصی ماتریس حامل سری M دلتاوی قرار دهید. ماژول را محکم فشار دهید تا مکانیزم‌های قفل مکانیکی بالا و پایین کاملاً قفل شوند و تماس مداوم باس تضمین شود.
• اعتبارسنجی کلیدگذاری شکاف: قبل از اعمال نیرو، تأیید کنید که پین‌های سیستم کلیدگذاری فیزیکی روی بک‌پلین با پروفیل مکانیکی قاب ماژول KJ2005X1-BK1 مطابقت دارند تا از تغییر شکل اتصالات پین داخلی جلوگیری شود.
• زیرساخت اتصال زمین شیلد: تمام عناصر شیلدینگ کابل‌های ارتباطی و ابزار دقیق ورودی را مستقیماً به باس بار زمین اصلی ابزار دقیق مشخص شده متصل کنید. از اتصال زنجیره‌ای شیلدها در ترمینال‌های جداگانه خودداری کنید تا از ایجاد حلقه‌های جریان زمین جلوگیری شود.
• مهر و موم ورودی محفظه: برای همه اتصالات گلند کابل صنعتی که وارد جعبه‌های اتصال می‌شوند، دقیقاً ۵ رزوه کامل NPT را بررسی کنید تا سخت‌افزار شبکه در برابر رطوبت فرآیند و ذرات گرد و غبار خورنده مهر و موم شود.
