مشخصات فنی ترمینال بلاک امرسون KJ4006X1-BB1 | موجودی جدید
Manufacturer: GE Fanuc
-
Part Number: KJ4006X1-BB1
Condition：New with Original Package
Product Type: ماژولهای ورودی آنالوگ
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

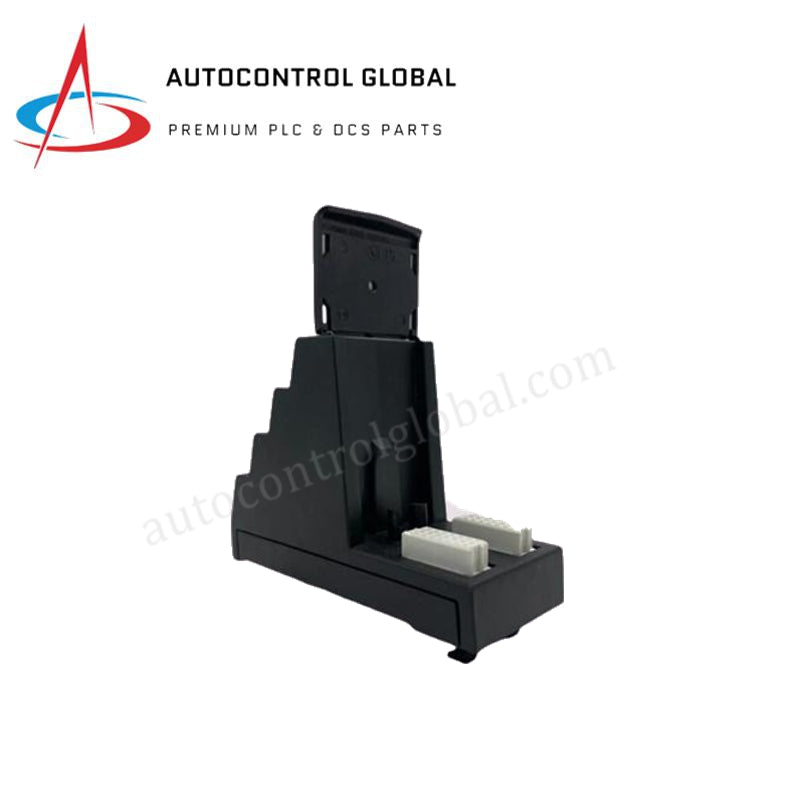

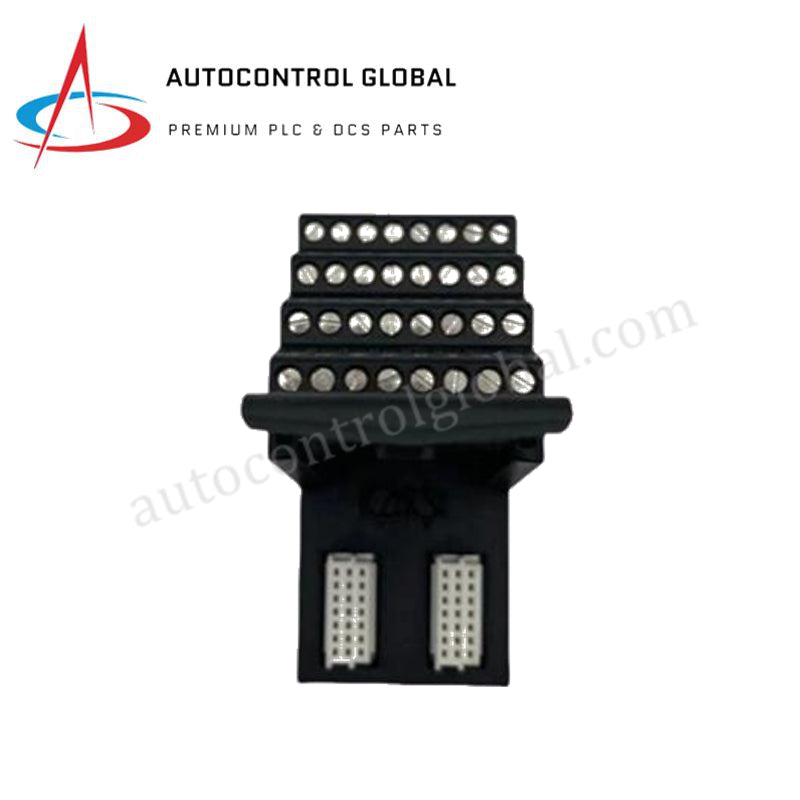

امرسون KJ4006X1-BB1 سری M دلتاوی
امرسون KJ4006X1-BB1، که به عنوان بلوک ترمینال ورودی آنالوگ KJ4006X1-BB1 نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای پایانبندی سیمکشی میدانی، مسیریابی سیگنال و رابط جداسازی الکتریکی در پلتفرمهای سری M دلتاوی عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
| مدل | KJ4006X1-BB1 (مرجع جایگزین: 12P4721) |
| برند | امرسون (دلتاوی) |
| مبدأ | ایالات متحده آمریکا |
| وزن | وزن حمل 0.90 کیلوگرم / وزن خالص اسمی 0.10 کیلوگرم |
| ابعاد | ابعاد بستهبندی 17.8 سانتیمتر × 4.6 سانتیمتر × 24.9 سانتیمتر / ابعاد ماژول تقریباً 125 × 41 × 105 میلیمتر |
| دمای کاری | منفی 40 تا مثبت 70 درجه سانتیگراد |
| مصرف برق | سختافزار عبور غیرفعال؛ جریان فعال منطق پشتصفحه صفر میکشد |
| ظرفیت | 8 کانال ورودی (ماتریس ترمینال 24 نقطهای) |
| حداکثر ولتاژ مجاز | 250 ولت AC/DC (حد فیزیکی سختافزار ترمینال) |
| حداکثر جریان مجاز | 10 آمپر (حد ساختاری سختافزار ترمینال) |
| نوع نصب | پایه حامل ورودی/خروجی سری M دلتاوی |
| نوع ترمینال | ترمینالهای پیچگیرهای |
| سایز سیم قابل پشتیبانی | 12 تا 24 AWG |
| رطوبت نسبی | 5٪ تا 95٪ RH، بدون تراکم |
| آلودگیهای هوابرد | مطابقت با کلاس G3 استاندارد ISA-S71.04 |
| درجه حفاظت | پایه IP20 |
| شوک مکانیکی | 10 g، پالس نیمسینوسی 11 میلیثانیه |
| لرزش مکانیکی | 1 میلیمتر (2-13.2 هرتز)؛ 0.7 g (13.2-150 هرتز) |
| رتبهبندی مناطق خطرناک | II 3G Ex ec IIC Gc؛ کلاس I بخش 2 گروههای A-D |
پروتکل حلقه 4-20 mA HART و جداسازی کانال به کانال
زیرساخت ترمینال رابط فیزیکی را فراهم میکند که برای مسیریابی دادههای فرآیند مدوله شده بر روی پروتکل حلقه 4-20 mA HART پیکربندی شده است. مسیرهای جداسازی گالوانیکی که بین ترمینالهای سمت میدانی و باس پشتصفحه سیستم تعبیه شدهاند، گذراهای ولتاژ بالا تا مرز ساختاری 250 ولت را سرکوب میکنند. پارامترهای جداسازی کانال به کانال توسط کارت ورودی/خروجی فعال جفت شده سری M خاص تعریف و اعمال میشوند، به طوری که حلقههای سیگنال جداگانه را ایزوله کرده و از تداخل جریانهای زمین ناخواسته در همگامسازی موازی پارامترهای دیجیتال جلوگیری میکنند.
سؤالات متداول
س: محدودیتهای فیزیکی تعویض داغ تعریف شده برای این بلوک ترمینال 24 نقطهای چیست؟
ج: جداسازی آنلاین بلوک مجموعه غیرفعال در حین پردازش عملیاتی محدود است. تعویض داغ فقط زمانی باید انجام شود که کارت ورودی فعال مربوطه از شکاف حامل خارج شده و تمام اتصالات سیمکشی میدانی 12 تا 24 AWG کاملاً ایزوله و بدون برق شده باشند.
س: سیستم کلید چرخشی یکپارچه چگونه تراز صحیح کارت را تضمین میکند؟
ج: بدنه فیزیکی دارای یک دیال انتخاب کلید مکانیکی چرخشی قابل تنظیم است. این جهتگیری از درگیر شدن مکانیکی با کارتهای فعال نامطابق جلوگیری میکند و مانع از اتصال کاربران به ماژولهای دیجیتال یا ولتاژ ناسازگار به یک گره ترمینال سیمکشی شده برای مدارهای آنالوگ 4-20 mA میشود.
راهنمای نصب میدانی
- بلوک ترمینال را محکم روی بلوک حامل ورودی/خروجی سری M نصب کنید و اطمینان حاصل کنید که تماسهای زمین پشتصفحه کاملاً روی ریل قرار گرفتهاند.
- کد موقعیت سیستم کلید چرخشی مکانیکی را با نمایه دقیق کارت ورودی آنالوگ اختصاص داده شده مطابقت دهید.
- سیمهای سیگنال 12 تا 24 AWG را لخت کرده و در بلوکهای ترمینال پیچگیرهای قرار دهید و مطمئن شوید که پیچهای ترمینال با گشتاور استاندارد صنعتی محکم شدهاند.
- تمام حلقههای جریان پایین 4-20 mA را داخل کانالهای سیم جدا شده از کابلهای برق سهفاز AC قرار دهید تا نویز الکترومغناطیسی فرکانس بالا کاهش یابد.
- سیمهای شیلد جفتپیچیده سیگنال را در یک نقطه مرجع زمین واحد روی نوار زمین مسی ابزار دقیق در داخل پنل سیستم خاتمه دهید.
