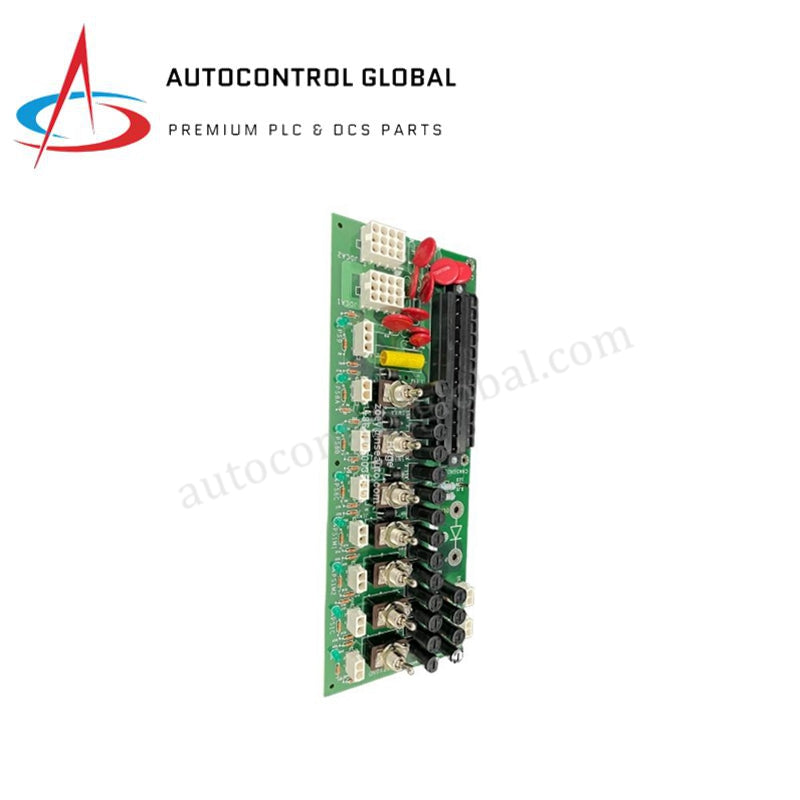

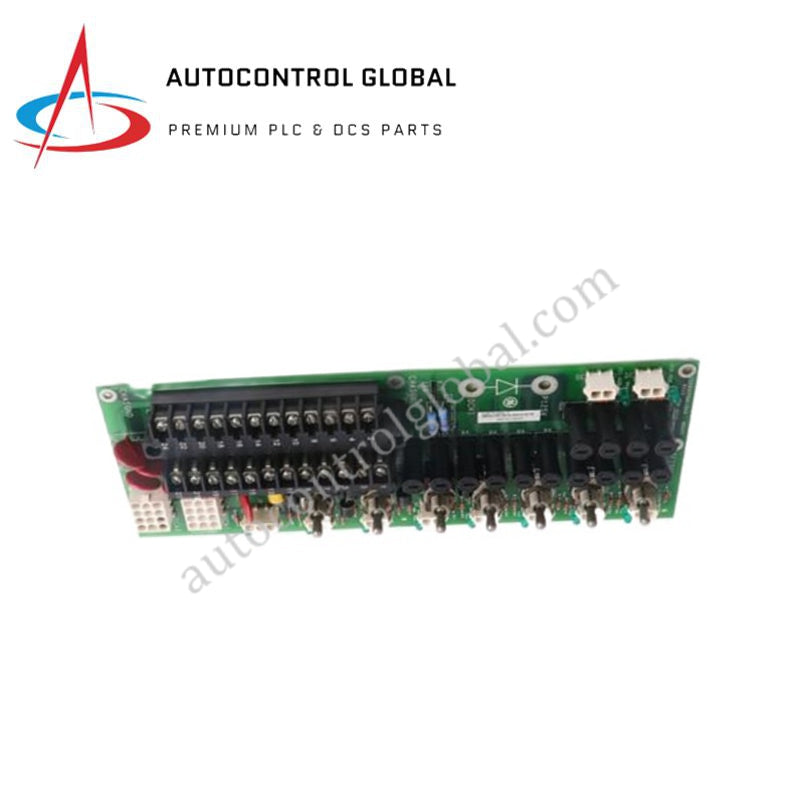

برد تقویتکننده شلیک دروازهای با سرعت بالا | GE IS200EGPAG1BEC（نسخه کپی）
Manufacturer: GE Fanuc
-
Part Number: IS200EPDMG1B
Condition：New with Original Package
Product Type: سیستمهای کنترل تحریک
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
مروری بر محصول
GE IS200EGPAG1BEC (EGPA) به عنوان لایه اجرای سرعت بالا برای سیستم کنترل تحریک EX2100 عمل میکند. این برد پالسهای دروازهای جریان بالا را که برای تحریک نیمههادیهای قدرت—بهویژه SCR یا IGBT—در پل تحریک لازم است، تولید و تقویت میکند. با تبدیل سیگنالهای کنترل سطح پایین از کنترلر EX2100 به پالسهای قوی، برد EGPA تنظیم دقیق تحریک ژنراتور را حفظ میکند. این ماژول برای حفظ همزمانی شبکه و پایداری ولتاژ در نیروگاههای گازی، بخار و آبی در مقیاس نیروگاهی ضروری است.
وضعیت: 100٪ نو و اصل.
مشخصات فنی
IS200EGPAG1BEC شامل مدار درایور تخصصی است تا سوئیچینگ قطعی تحت بارهای القایی سنگین را تضمین کند.
| پارامتر | مشخصات |
| سازنده | جنرال الکتریک (GE) |
| نوع محصول | تقویتکننده پالس دروازه تحریک (EGPA) |
| سازگاری سیستم | کنترل تحریک EX2100 / پلتفرم Mark VI |
| هدف خروجی | نیمههادیهای پل تحریک (SCR / IGBT) |
| سیگنال ورودی | دستورات شلیک سطح منطقی از کنترلر EX2100 |
| نسخه عملکردی | G1 |
| نسخه طراحی | BE |
| دمای کاری | ۰ درجه سانتیگراد تا +۶۰ درجه سانتیگراد |
| ابعاد | ۱۴.۷۵ سانتیمتر × ۹.۵۰ سانتیمتر × ۳.۵۰ سانتیمتر |
| وزن | ۰.۸ کیلوگرم (وزن ناخالص حمل و نقل) |
مزایای مهندسی
-
خروجی پالس جریان بالا: برد EGPA پالسهای «شلیک سخت» جریان بالا را که برای غلبه بر ظرفیت دروازه نیمههادیهای قدرت بزرگ لازم است، ارائه میدهد. این ویژگی باعث روشن شدن سریع و تمیز میشود که تلفات سوئیچینگ را به حداقل میرساند و از تنش حرارتی روی پل تحریک جلوگیری میکند.
-
عملکرد سوئیچینگ سریع: طراحی شده برای پاسخهای زیر میکروثانیه، IS200EGPAG1BEC دستورات شلیک با فرکانس بالا را با دقت مطلق دنبال میکند. این پاسخدهی به سیستم EX2100 اجازه میدهد تحریک را به سرعت در پاسخ به نوسانات بار یا اختلالات گذرای شبکه تنظیم کند.
-
حفاظت یکپارچه در برابر اتصال کوتاه: برد دارای منطق حفاظتی سختافزاری است که در صورت اتصال کوتاه خروجی، پالسها را شناسایی و سرکوب میکند. این معماری ایمن از شلیک نیمههادی به بازوی معیوب پل جلوگیری کرده و کل سیستم تحریک را از خرابی فاجعهبار محافظت میکند.
-
مقاومت حرارتی برای عملکرد مداوم: انتخاب قطعات بر پایداری بلندمدت در محیط دمای بالای کابینت تحریک تمرکز دارد. برد تا دمای ۶۰ درجه سانتیگراد به طور قابل اعتماد کار میکند و شکل و دامنه پالس را حتی در چرخههای کاری سنگین حفظ میکند.
-
معماری مدولار «EGPA»: ابعاد جمعوجور و رابط استاندارد پشتصفحه GE امکان ادغام سریع در رکهای موجود EX2100 را فراهم میکند. این مدولار بودن راهاندازی اولیه سیستم و نگهداری در محل را ساده میکند.
سؤالات متداول
س: آیا IS200EGPAG1BEC میتواند پلهای مبتنی بر SCR و IGBT را راهاندازی کند؟
ج: بله. معماری برد EGPA نیازهای شلیک نیمههادیهای قدرت استاندارد استفاده شده در پلهای تحریک GE را پشتیبانی میکند. با این حال، اطمینان حاصل کنید که نسخه عملکردی G1 با پیکربندی سختافزاری پل شما مطابقت دارد.
س: تفاوت بین IS200EGPAG1B و IS200EGPAG1BEC چیست؟
ج: پسوند «EC» معمولاً نشاندهنده نسخه خاصی از مونتاژ یا نسخه «پوشش محافظ» است که برای محافظت بیشتر در برابر رطوبت و آلودگیهای صنعتی طراحی شده است. در حالی که از نظر عملکردی با نسخه استاندارد «B» یکسان است، نسخه «EC» مقاومت بهتری در شرایط محیطی سخت ارائه میدهد.
س: چگونه میتوانم تأیید کنم که برد پالس شلیک صحیح را خروجی میدهد؟
ج: تشخیصهای میدانی معمولاً شامل استفاده از نرمافزار HMI EX2100 برای نظارت بر پرچمهای «سلامت پالس» است. برای تأیید فیزیکی در هنگام قطعی، میتوان از پروب تفاضلی ولتاژ بالا و اسیلوسکوپ برای ضبط شکل موج پالس در ترمینالهای خروجی استفاده کرد تا اطمینان حاصل شود که مشخصات شیب شلیک سخت GE رعایت شده است.
س: آیا لازم است هنگام تعویض EGPA، برد قدرت IS200AEPG را نیز تعویض کنم؟
ج: لزوماً خیر. در حالی که برد AEPG منبع تغذیه ۲۸ ولت DC مورد استفاده توسط EGPA را فراهم میکند، این دو واحد عملکردی جداگانه هستند. اگر EGPA به دلیل افزایش ولتاژ خراب شود، توصیه میکنیم قبل از نصب تقویتکننده پالس دروازه جدید، ولتاژ خروجی AEPG را آزمایش کنید.
