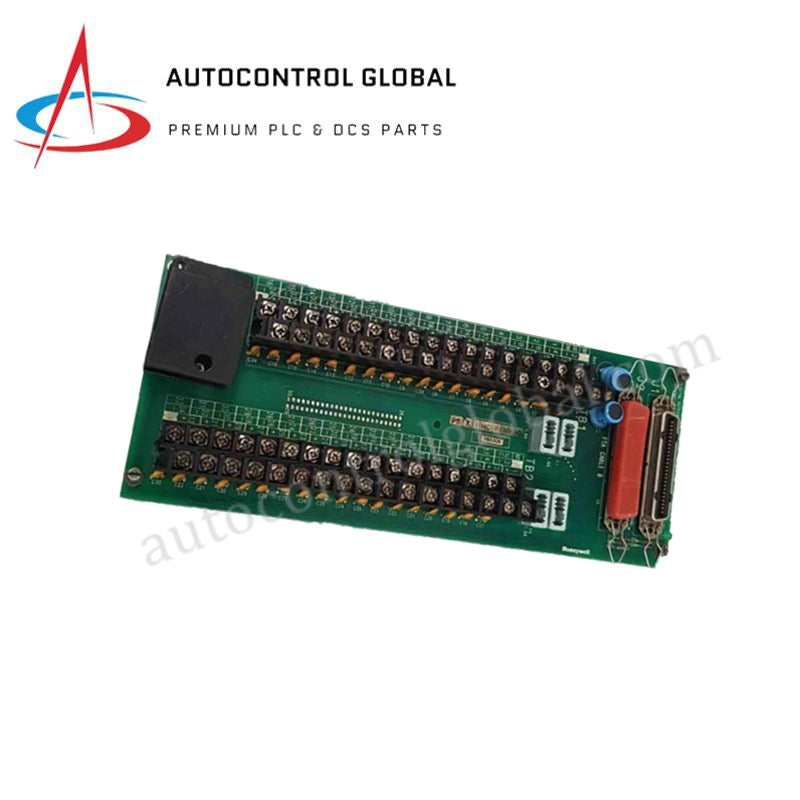

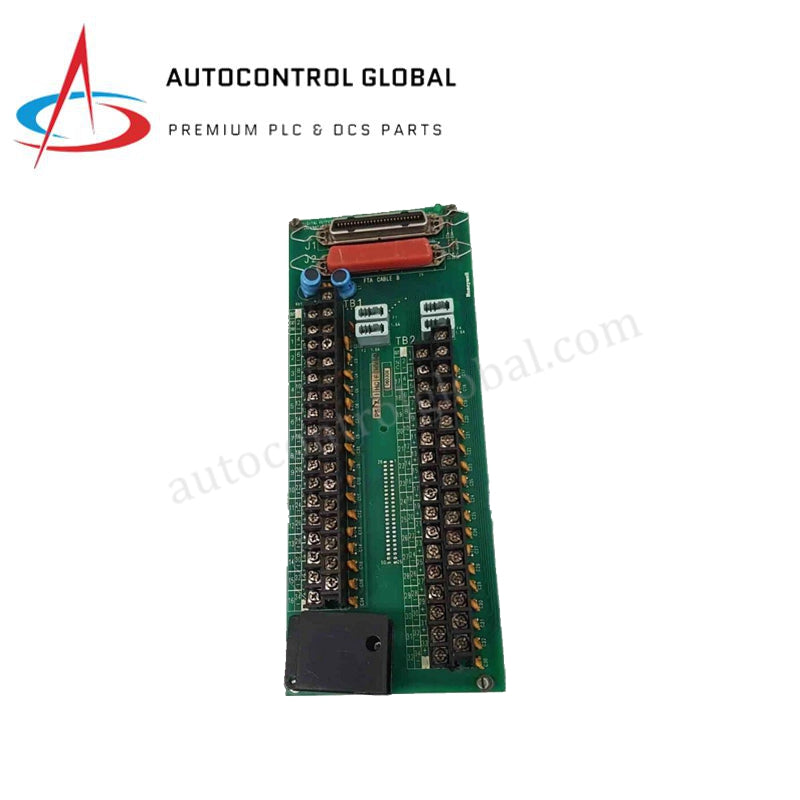

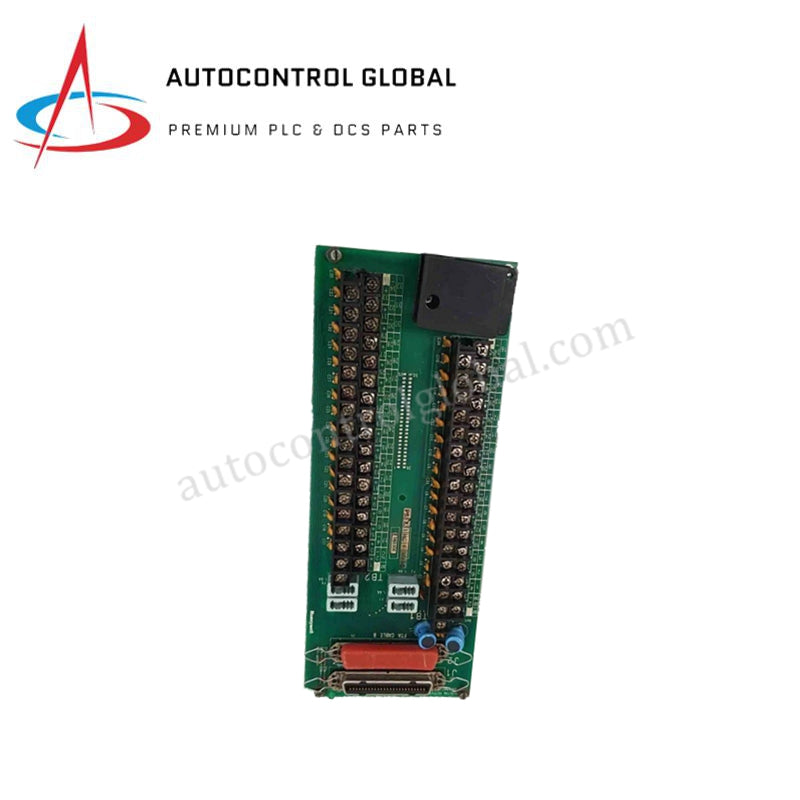

کارت خروجی دیجیتال 24 ولت DC هانیول مدل MC-TDOY62
Manufacturer: Honeywell
-
Part Number: MC-TDOY62 51204156-175
Condition：New with Original Package
Product Type: کنترل گسسته
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
مروری بر محصول
ماژول Honeywell MC-TDOY62 51204156-175 به عنوان یک ماژول پردازشگر خروجی دیجیتال با چگالی بالا و ۳۲ نقطه در سیستمهای کنترل توزیع شده قدیمی و مدرن Honeywell (DCS) از جمله TDC 2000، TDC 3000 و Experion PKS عمل میکند. این قطعه ۱۰۰٪ نو و اصلی، دستگاههای میدانی گسسته مانند سلونوئیدها، رلههای کنترل، چراغهای نشانگر و آلارمهای صوتی را راهاندازی میکند. با ارائه رابطهای الکتریکی ایزوله، ماژول از پردازندههای کنترل اصلی در برابر نوسانات الکتریکی سمت میدانی محافظت میکند و اجرای دقیق و بلادرنگ دودویی را در حلقههای فرآیندی حیاتی تضمین میکند.
مشخصات فنی
| پارامتر | جزئیات مشخصات |
| تعداد کانالها | ۳۲ خروجی دیجیتال مستقل |
| رابط خروجی | کنتاکت خشک / منطق ۲۴ VDC |
| دامنه ولتاژ بار | ۱۵ تا ۳۰ VDC |
| حداکثر جریان بار | ۵۰۰ میلیآمپر به ازای هر کانال |
| سرعت پاسخ | کمتر یا مساوی ۱۰ میلیثانیه |
| چرخه تازهسازی داده | ۱۰ میلیثانیه |
| ایزولاسیون الکتریکی | ایزولاسیون الکتریکی بین کانالها و کانال به زمین |
| عیبیابی | تشخیص مدار باز و اتصال کوتاه یکپارچه |
| توان ورودی | ۲۴ VDC |
| تلفات توان | توان نامی ۳.۵ W |
| ابعاد فیزیکی | ۲۰۰ در ۱۴۰ در ۵۰ میلیمتر |
| وزن خالص | ۰.۶۳ کیلوگرم |
| دمای عملیاتی | ۰ تا ۶۰ درجه سانتیگراد |
| دمای ذخیرهسازی | -۴۰ تا ۸۵ درجه سانتیگراد |
| رطوبت محیط | تا ۹۵ درصد بدون چگالش |
| نوع ترمینیشن | کانکتورهای ترمینال پیچخور اختصاصی |
| استانداردهای سیستم | مطابق با CE، گزینه پوشش محافظ موجود است |
مزایای مهندسی
-
کاهش نویز الکتریکی و تداخل کانالها: ایزولاسیون گالوانیکی بین کانالها تداخل مخرب میدانی را جدا میکند. این از انتشار قلههای ولتاژ بالا به سمت عقب به برد اصلی Experion PKS یا TDC 3000 جلوگیری میکند و از قفل شدن سیستم کنترلر در سراسر سیستم ممانعت میکند.
-
تشخیص خطا را تسریع میکند: نظارت حلقه داخلی بهطور مداوم خطوط اتصال کوتاه و قطع سیم مدار باز را آزمایش میکند. به جای اعزام تکنسینها برای ردیابی دستی سیمکشی میدانی، ماژول بلافاصله کانال معیوب دقیق را روی HMI اپراتور نشان میدهد.
-
پشتیبانی از افزونگی حیاتی برای مأموریت: معماری سختافزاری به طور ذاتی با پیکربندیهای خروجی افزونه جفت میشود. اگر کارت پردازنده اصلی خراب شود، ماژول آماده به کار داغ در عرض چند میلیثانیه کنترل را به عهده میگیرد تا از خاموشی ناگهانی کارخانه جلوگیری کند.
-
مقاوم در برابر محیطهای خورنده: پوشش محافظ اختیاری مدار داخلی حساس را در برابر رطوبت هوا، گازهای گوگردی و ذرات رسانا که معمولاً در فرآوری شیمیایی و کارخانههای کاغذ یافت میشوند، محافظت میکند.
سؤالات متداول
-
آیا ماژول MC-TDOY62 در وضعیت کاملاً نو تحویل داده میشود؟
بله. این کالا کاملاً نو، استفاده نشده و در بستهبندی اصلی کارخانه با شماره سریالهای سالم و نشانهای تضمین کیفیت ارسال میشود.
-
آیا میتوانم از این ماژول برای سوئیچ مستقیم بارهای القایی AC استفاده کنم؟
خیر. خروجیهای ماژول به طور دقیق در محدوده منطقی ۱۵ تا ۳۰ ولت DC تا ۵۰۰ میلیآمپر عمل میکنند. برای کنترل سختافزار AC با جریان بالا مانند موتورهای سنگین یا کنتاکتورهای بزرگ، باید خروجی کانال MC-TDOY62 را به یک رله واسطه میانی هدایت کنید.
-
اگر اتصال شبکه کنترل قطع شود، وضعیت دستگاه میدانی چه میشود؟
مهندس سیستم رفتار ایمن در برابر خطا را در مرحله راهاندازی سیستم پیکربندی میکند. بسته به تنظیمات منطق ایمنی شما، خروجیها یا آخرین وضعیت شناخته شده خود را حفظ میکنند یا بلافاصله به حالت ایمن بدون برق و غیرفعال پیشفرض میروند.
-
آیا این ماژول برای نصب فیزیکی به ابزارهای تخصصی نیاز دارد؟
خیر. ماژول به شکافهای استاندارد شاسی سیستم متصل میشود. سیمکشی میدانی مستقیماً به ترمینالهای پیچدار استاندارد متصل میشود که امکان مرتبسازی تمیز و اتصالات سریع و ایمن بدون نیاز به ابزارهای پرس سفارشی را فراهم میکند.
