راهنمای فنی رابط PROFIBUS-DP امرسون MMS6350/DP EPRO
Manufacturer: Emerson
-
Part Number: MMS6350/DP
Condition：New with Original Package
Product Type: پردازندههای PLC
-
Country of Origin: Germany
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

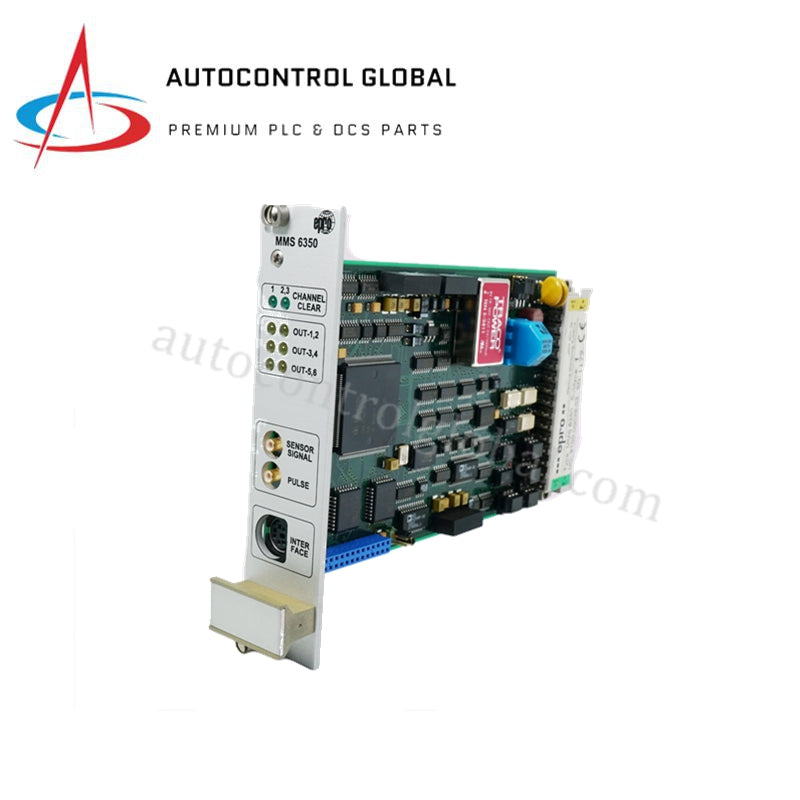

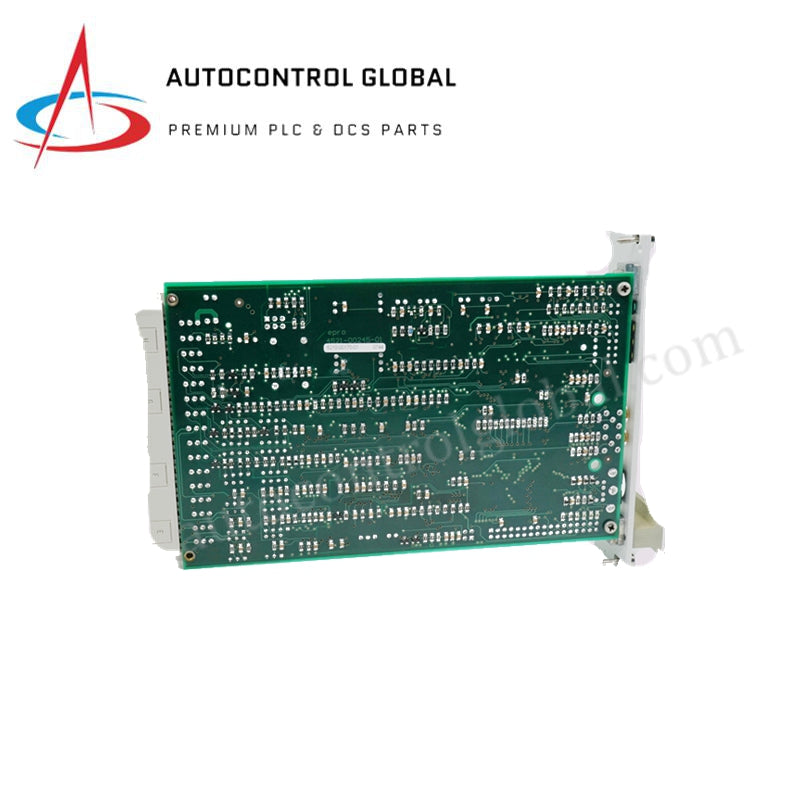

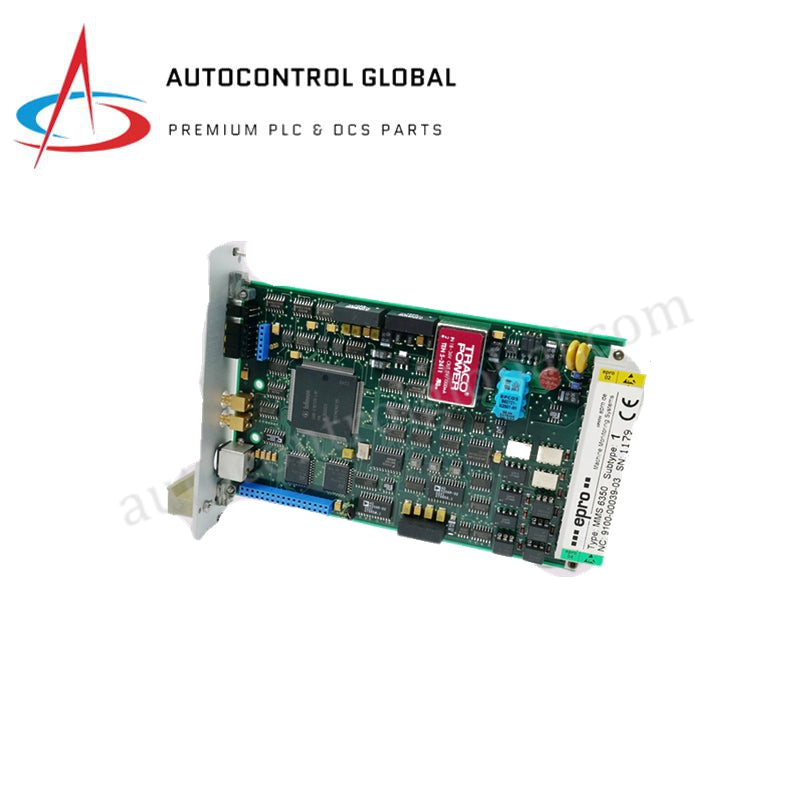

برد کنترل ماژول EPRO امرسون MMS6350/DP
امرسون MMS6350/DP، که به عنوان MMS6350 کارت اندازهگیری سرعت و حفاظت از سرعت بیش از حد نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای نظارت بر سرعت چرخشی در شبکههای کنترل توزیع شده عمل میکند. این ماژول مستقیماً با حسگرهای مجاورت فعال یا غیرفعال ارتباط برقرار میکند تا فرکانسهای پالس خام را ضبط کند و دینامیکهای گذرای ماشین را در لایه سختافزار پردازش میکند. به عنوان یک گره حفاظت مستقل ماشین، منطق ارزیابی قطع سرعت بیش از حد را به طور مستقل اجرا کرده و تشخیصهای زمان واقعی را از طریق لینک شبکه فیزیکی به میزبانهای نظارتی اصلی ارسال میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MMS6350/DP |
| برند | امرسون (سری EPRO) |
| محل ساخت | ایالات متحده آمریکا |
| وزن | 0.20 کیلوگرم (وزن ماژول 0.10 کیلوگرم بدون بستهبندی) |
| ابعاد | 3.1 سانتیمتر × 19.0 سانتیمتر × 12.9 سانتیمتر (فرمت استاندارد یورو 100 × 160 میلیمتر، عرض 6 TE بدون نمایشگر) |
| دمای کاری | -20 تا +70 درجه سانتیگراد |
| مصرف برق | حداکثر 250 میلیآمپر تأمین شده از طریق 2 ورودی افزونه +24 ولت DC |
| محدوده سیگنال ورودی | ورودیهای حسگر 0-30 ولت DC |
| مقاومت ورودی | 100 کیلو اهم |
| خروجی سیگنال حسگر | 0-4.1 ولت پیک به پیک (به علاوه یا منهای 1% مقیاس کامل) |
| پروفایل خروجی پالس | پالسهای TTL، دامنه 0-5 ولت، محدوده فرکانس 0-20 کیلوهرتز |
| حداکثر سرعت اندازهگیری | 65535 دور در دقیقه |
| خروجی آنالوگ 1 | حلقه جریان 0/4-20 میلیآمپر، رزولوشن 16 بیت، ایزوله |
| خروجی آنالوگ 2 | حلقه جریان اختیاری 0/4-20 میلیآمپر، مرجع به زمین سیستم |
| رابط ورودی/خروجی دودویی | 2 ورودی دودویی ایزوله 24 ولت DC؛ 6 خروجی دودویی (24 ولت DC، حداکثر 25 میلیآمپر) |
| اتصال پروتکل | RS232، RS485، لایه شبکه PROFIBUS-DP یکپارچه |
| کانکتور بکپلین | مونتاژ نوع DIN 41 612 نوع F 48 M |
| گواهی ایمنی | مطابق با استانداردهای DIN EN 61508 و دارای تطابق SIL3 |
شبکههای قطعی Profinet / EtherNet/IP و سرعت رابط
ماژول MMS6350/DP از یک موتور پردازش پالس در سطح سختافزار استفاده میکند تا محاسبات سرعت را تا 65535 دور در دقیقه با هیچ تأخیر پردازشی روی رلههای قطع حفاظتی انجام دهد. برای هماهنگی در سطح کل کارخانه، رابط شبکه داخلی پارامترهای سرعت محلی را مستقیماً روی توپولوژیهای PROFIBUS-DP پل میزند و ادغام با شبکههای قطعی Profinet / EtherNet/IP را از طریق دروازههای اصلی خارجی با تأخیر کم تسهیل میکند. میدانهای ایزولاسیون گالوانیکی داخلی، ثبات ثباتهای داخلی را در برابر گذراهای ولتاژ بالا تا 35 ولت روی ورودیهای دودویی محافظت میکنند. این طراحی حفاظتی، سازگاری پایدار با فلش فریمور را حفظ کرده و از خراب شدن دادهها در بافر ارتباطی در هنگام شتاب چرخشی سریع یا رد بار شدید شبکه جلوگیری میکند.
سؤالات متداول
س: آیا میتوان ماژول MMS6350/DP را در حالی که دستگاه در حال کار است از سابراک خارج کرد؟
ج: خیر. کانکتور DIN 41 612 فرمت یورو از تعویض داغ زنده تحت بار پشتیبانی نمیکند. جدا کردن ماژول در حالی که برق وصل است میتواند باعث جرقه القایی بین پینها شود که منجر به خرابی حافظه یا فعال شدن ناخواسته خروجیهای قطع سرعت بیش از حد در حلقههای خاموشی ماشینآلات بالادستی میشود.
س: چگونه سازگاری فلش فرمویر هنگام تغییر پارامترهای پالس هدف یا بهروزرسانی پروفایلهای پیکربندی تأیید میشود؟
ج: تغییرات پیکربندی از طریق پورت سرویس RS232/RS485 با استفاده از نرمافزار تنظیمات خارجی انجام میشود. سختافزار رجیسترهای ورودی را از طریق بررسی حافظه غیر فرار محلی اعتبارسنجی میکند تا سازگاری با فلش فرمویر تضمین شود و منحنیهای پیشتنظیم قطع سرعت بیش از حد بدون تغییر باقی بمانند تا قبل از اجرای اعتبارسنجی نهایی.
س: ورودی تغذیه دوکاناله افزونه چگونه با خرابی یک منبع تغذیه برخورد میکند؟
الف: ماژول شامل منطق داخلی سوئیچینگ دیود با سرعت بالا در دو ترمینال تغذیه +۲۴ ولت DC است. اگر یکی از خطوط ورودی دچار افت ولتاژ یا اتصال کوتاه مستقیم شود، ریل ثانویه کل بار جریان را با تأخیر سوئیچینگ صفر میلیثانیه بر عهده میگیرد و از ریست پردازش جلوگیری میکند.
راهنمای نصب میدانی
- کارت فرمت یورو را در امتداد ریلهای راهنمای سابراک به جلو بلغزانید تا کانکتور نوع F 48 M DIN 41 612 عقب بهطور محکم در سوکت باس بکپلین قرار گیرد.
- پیچهای نگهدارنده پنل جلو را محکم کنید تا اتصال زمین مناسب به قاب شاسی برقرار شود و پروفیلهای لرزش فرکانس بالا کاهش یابند.
- خطوط ورودی سنسور و کانالهای پالس با سرعت بالا را داخل محفظههای فلزی مستقل و زمینشده هدایت کنید و حداقل فاصله ۳۰۰ میلیمتر از مدارهای موتور AC سهفاز را حفظ نمایید.
- شیلدهای کابل را فقط به ترمینال زمین قاب سابراک متصل کنید تا حلقههای زمین حذف شوند و اطمینان حاصل کنید که مسیرهای هوا باز باقی میمانند تا پایداری دمای عملیاتی بین -۲۰ تا +۷۰ درجه سانتیگراد حفظ شود.
