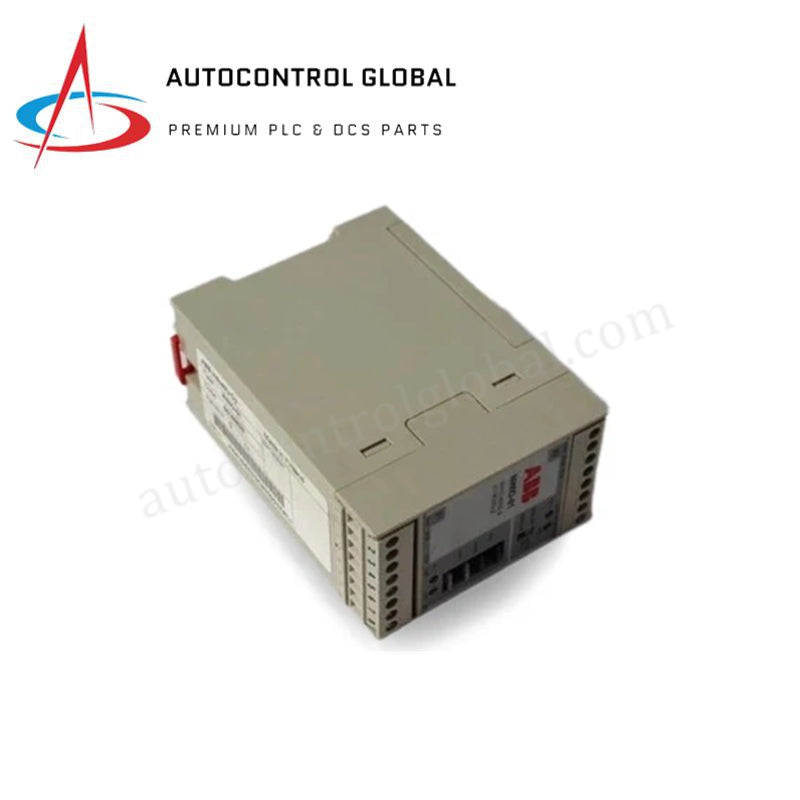

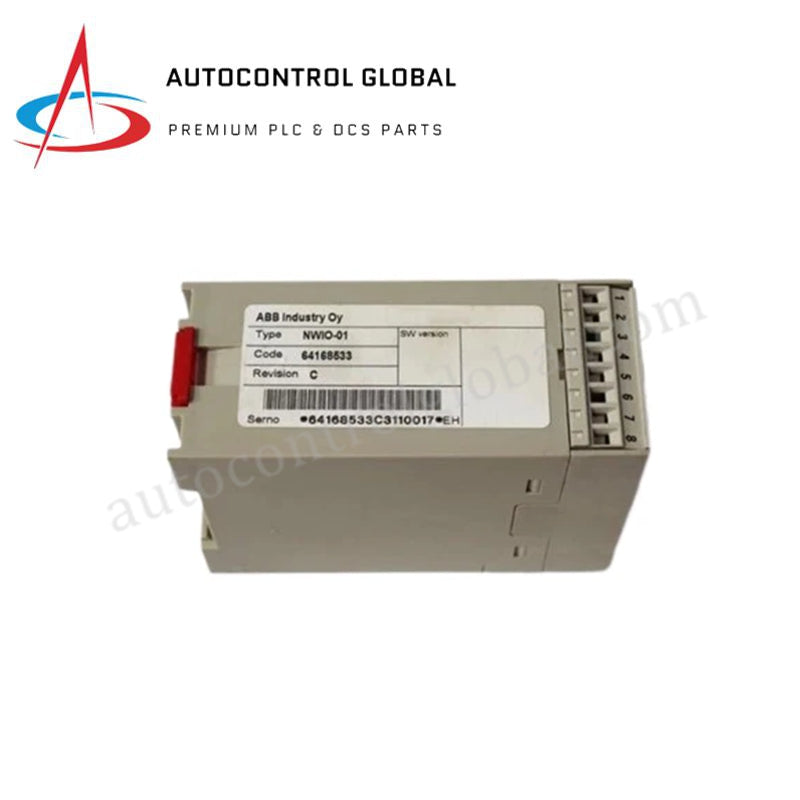

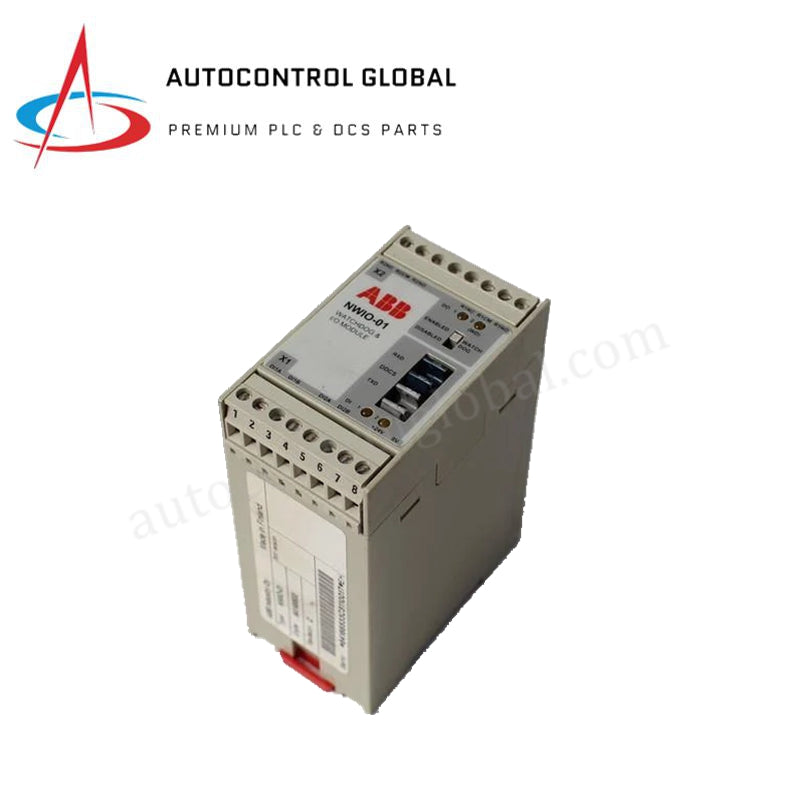

ماژول ورودی/خروجی دیجیتال واچ‌داگ ABB NWIO-01 64168533
Manufacturer: ABB
-
Part Number: NWIO-01
Condition：New with Original Package
Product Type: ماژول‌های ورودی/خروجی
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول نگهبان و ورودی/خروجی دیجیتال ABB NWIO-01
NWIO-01 (شناسه محصول 64168533) یک ماژول نظارت نگهبان و توسعه ورودی/خروجی دیجیتال است که ABB برای استفاده در سامانه‌های کنترلی Advant OCS و AC 800M تولید کرده است. این ماژول پردازش سیگنال‌های میدانی را با پایش پیوسته سلامت کنترلر ترکیب می‌کند و نظارت بر نرم‌افزار سیستم و حلقه‌های ارتباطی نوری را حفظ می‌کند.
ورودی/خروجی دیجیتال و نظارت بر سیستم
این ماژول دارای 2 کانال ورودی دیجیتال با ایزولاسیون مستقل و 2 کانال خروجی رله است. ورودی‌ها سیگنال‌های 24 VDC یا 115/230 VAC را می‌پذیرند و زمان فیلتر آن‌ها را می‌توان روی 1 ms یا 8 ms تنظیم کرد. خروجی‌های رله حداکثر جریان پیوسته 2 A را تحمل می‌کنند. منطق نگهبان داخلی، اجرای برنامه کاربردی، عملکردهای سیستم‌عامل، حافظه دوپورتی و ارتباط حلقه نوری DDCS Special I/O را پایش می‌کند. کانال خروجی DO2 را می‌توان از طریق سخت‌افزار برای کنترل اختصاصی قطع نگهبان یا عملکرد خروجی استاندارد پیکربندی کرد.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| مدل | NWIO-01 |
| برند | ABB |
| شناسه محصول | 64168533 |
| نوع محصول | ماژول نگهبان و ورودی/خروجی دیجیتال |
| سازگاری سیستم | ABB Advant OCS / AC 800M (از طریق CI858) |
| ورودی‌های دیجیتال | 2 کانال (با ایزولاسیون مستقل) |
| ولتاژ سیگنال ورودی | 24 VDC یا 115/230 VAC |
| زمان فیلتر ورودی | قابل انتخاب: 1 ms یا 8 ms |
| خروجی‌های دیجیتال | 2 کانال (خروجی رله) |
| حداکثر جریان پیوسته خروجی | 2 A |
| تنظیم زمان نگهبان | قابل انتخاب: 0.2 s یا 1 s |
| خروجی کنترل نگهبان | DO2 (قابل پیکربندی) |
| رابط ارتباطی | اتصال نوری DDCS Special I/O |
| درجه حفاظت | IP67 |
| دمای کارکرد | –20 deg C تا +70 deg C |
| ابعاد (L × W × H) | 190 × 230 × 65 mm |
| وزن | 0.2 kg |
سؤالات متداول
س: کانال خروجی DO2 در NWIO-01 چگونه قابل استفاده است؟ ج: با توجه به تنظیمات سخت‌افزاری سیستم، کانال DO2 را می‌توان به‌صورت خروجی رله استاندارد یا خروجی اختصاصی قطع نگهبان پیکربندی کرد.
س: ورودی‌های دیجیتال از چه ولتاژهایی و گزینه‌های فیلتری پشتیبانی می‌کنند؟ ج: دو ورودی دیجیتال با ایزولاسیون مستقل از سطوح سیگنال 24 VDC یا 115/230 VAC پشتیبانی می‌کنند و زمان پاسخ فیلتر آن‌ها را می‌توان روی 1 ms یا 8 ms تنظیم کرد.
س: NWIO-01 چگونه به سیستم کنترلر متصل می‌شود؟ ج: این ماژول با استفاده از پیوند نوری DDCS Special I/O با بسترهای کنترلر سازگار، مانند AC 800M از طریق رابط‌های CI858، ارتباط برقرار می‌کند.
