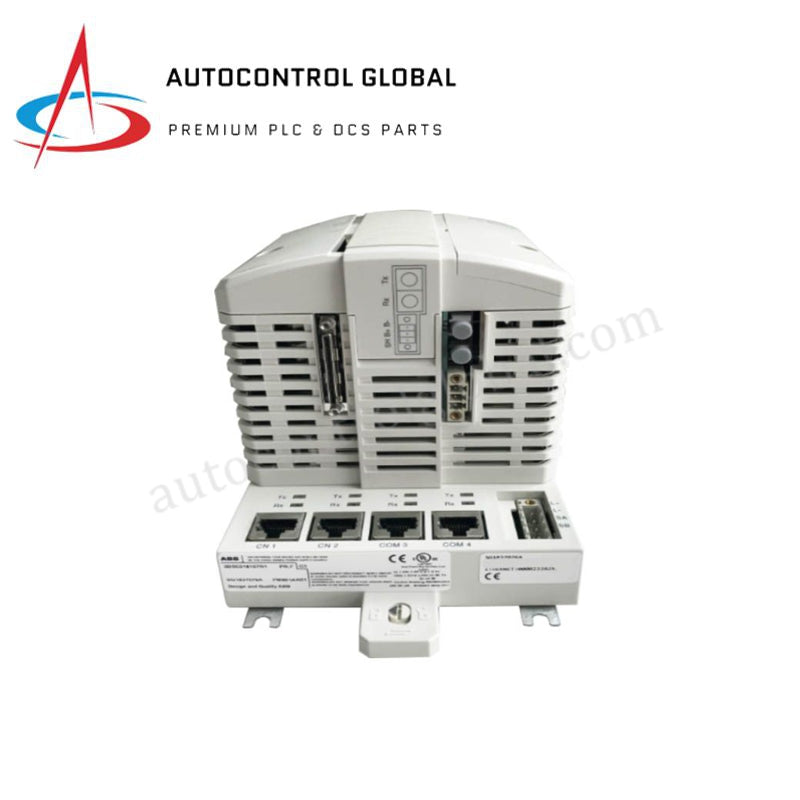

PM856AK01 پردازنده ABB AC800M با رابط CompactFlash
Manufacturer: ABB
-
Part Number: PM856AK01 3BSE069514R1
Condition：New with Original Package
Product Type: ماژولهای CPU دیسیاس
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
مروری بر محصول
واحد پردازش مرکزی ABB PM856AK01 (شماره قطعه: 3BSE066490R1) به عنوان هسته اصلی پردازش برای سیستم کنترل توزیعشده AC800M عمل میکند. این واحد CPU کاملاً جدید و اورجینال، یک میکروپروسسور با عملکرد بالا به همراه ۸ مگابایت حافظه رم و یک ساعت زمان واقعی اختصاصی را برای مدیریت منطق پیچیده اتوماسیون در خود جای داده است. این واحد به عنوان مرکز هوشمندی مرکزی عمل کرده و دادهها را بین شبکه کنترل و زیرسیستمهای ورودی/خروجی هماهنگ میکند. طراحی شده برای محیطهای با دسترسی بالا، PM856AK01 از ارتباطات اترنت افزونه پشتیبانی میکند و یک رابط CompactFlash مدولار برای ذخیرهسازی دادههای پایدار و مدیریت فریمور فراهم میآورد.
مشخصات فنی
PM856AK01 از معماری صفحه پایه با چگالی بالا استفاده میکند تا پارامترهای فنی زیر را حفظ کند:
| ویژگی | جزئیات مشخصات |
| سازنده | گروه ABB |
| مدل / شماره قطعه | PM856AK01 / 3BSE066490R1 |
| وضعیت | ۱۰۰٪ کاملاً نو، اورجینال کارخانه |
| حافظه | ۸ مگابایت رم |
| میکروپروسسور | پردازنده RISC با سرعت بالا |
| پورتهای اترنت | ۲ عدد RJ45 (CN1, CN2) با پشتیبانی از شبکه کنترل افزونه |
| پورتهای سریال | ۱ عدد RS-232C (COM3)، ۱ عدد پورت پیکربندی ایزولهشده (COM4) |
| رابط ذخیرهسازی | شکاف CompactFlash برای راهاندازی سرد و پشتیبانگیری دادهها |
| رابط کاربری | نمایشگرهای LED وضعیت یکپارچه و دکمه فشاری INIT |
| نصب | ریل DIN با مکانیزم کشویی و قفل |
| امنیت | هویت سختافزاری از طریق برچسب آدرس اترنت منحصر به فرد |
مزایای مهندسی
واحد ABB PM856AK01 چالش قابلیت اطمینان شبکه و شناسایی سختافزار در پیادهسازیهای بزرگ سیستم کنترل توزیعشده را حل میکند. هر صفحه پایه TP830 دارای آدرس اترنت منحصر به فرد اختصاص یافته توسط کارخانه است که به هر CPU هویت سختافزاری متمایزی میدهد. این موضوع خطر تداخل آدرس IP در زمان راهاندازی سیستم را از بین میبرد و ردیابی داراییها در شبکه کارخانه را ساده میکند.
برای افزایش کارایی نصب، این واحد از مکانیزم کشویی و قفل منحصر به فرد استفاده میکند. این امکان را به تکنسینها میدهد تا کنترلر را بدون نیاز به ابزار از ریل DIN متصل یا جدا کنند که زمان راهاندازی را در تابلوهای کنترل فشرده به طور قابل توجهی کاهش میدهد. معماری ارتباطی شامل دو پورت اترنت RJ45 (CN1 و CN2) است تا افزونگی فیزیکی فراهم کند؛ اگر یک بخش شبکه دچار مشکل شود، کنترلر از طریق مسیر ثانویه ارتباط بدون وقفه را حفظ میکند. علاوه بر این، وجود پورت سریال ایزوله (COM4) از CPU در هنگام پیکربندی محافظت میکند. با ایزوله کردن اتصال ابزار از منطق داخلی سیستم، PM856AK01 از آسیب دیدن پردازنده اصلی در اثر نوسانات الکتریکی ناشی از رایانه یا دستگاه دستی جلوگیری میکند و اطمینان از عملکرد بلندمدت در محیطهای صنعتی سخت را فراهم میآورد.
سؤالات متداول
چگونه میتوانم راهاندازی سرد را روی PM856AK01 انجام دهم؟
شما از دکمه فشاری INIT که در جلوی برد CPU قرار دارد استفاده میکنید. با فشار همزمان این دکمه و وارد کردن کارت CompactFlash حاوی تصویر سیستم، کنترلر قادر است فریمور و منطق برنامه را از یک حالت سالم شناخته شده بارگذاری مجدد کند.
هدف از دو پورت سریال مختلف (COM3 و COM4) چیست؟
COM3 به عنوان پورت استاندارد RS-232C با سیگنالهای کنترل مودم عمل میکند و معمولاً برای اتصال دستگاههای جانبی خارجی یا ارتباط سریال MODBUS استفاده میشود. COM4 به طور خاص برای اتصال ابزار پیکربندی (Control Builder) ایزوله شده است و لایه اضافی حفاظت الکتریکی برای CPU در هنگام برنامهریزی فراهم میکند.
آیا PM856AK01 از افزایش حافظه پشتیبانی میکند؟
این واحد دارای ۸ مگابایت رم داخلی برای اجرای منطق است. برای ذخیرهسازی پایدار، میتوانید از رابط CompactFlash برای ذخیره کد برنامه استفاده کنید تا کنترلر منطق خود را حتی پس از قطع کامل برق یا ذخیرهسازی طولانیمدت حفظ کند.
آیا میتوانم یک PM856A را با PM856AK01 جایگزین کنم؟
بله. PM856AK01 نسخه مدرن سری PM856A است. این واحد کاملاً با صفحات پایه AC800M و پیکربندیهای نرمافزاری موجود سازگار است، به شرطی که نسخه ۸۰۰xA یا Control Builder شما از این نسخه سختافزاری پشتیبانی کند. همیشه قبل از تعویض واحدها در فرآیند زنده، سازگاری فریمور را بررسی کنید.
