برگه مشخصات فنی حسگر جریان گردابی EPRO مدل PR6426/010-010

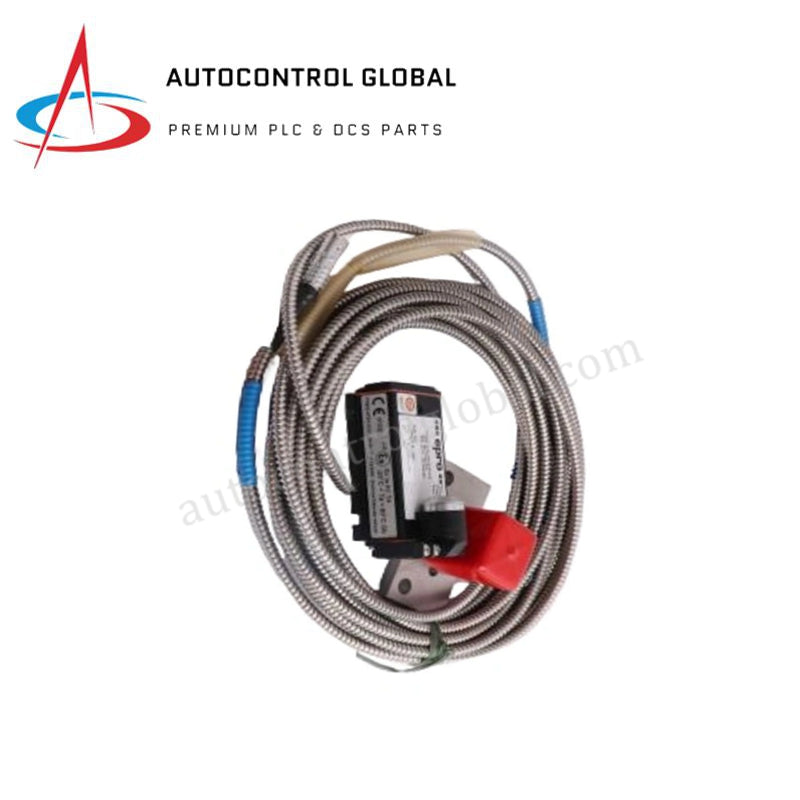

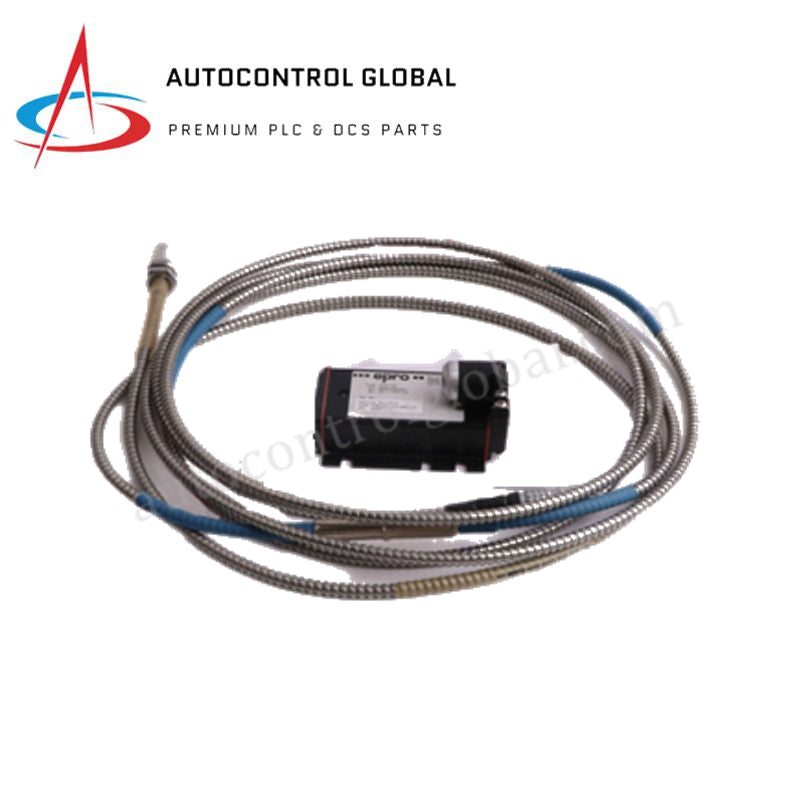

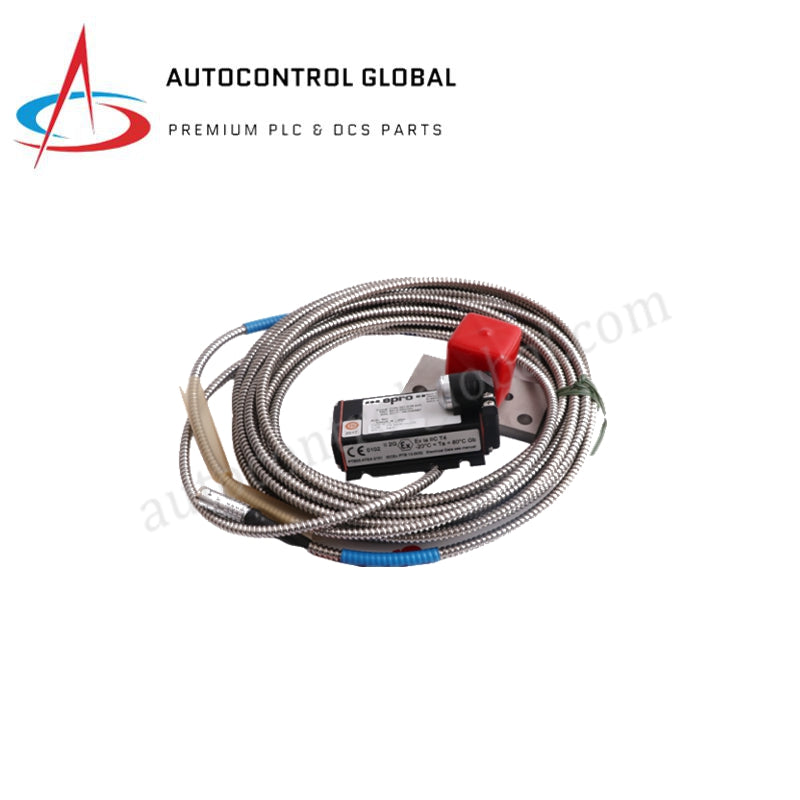

سنسور جریان گردابی EPRO PR6426/010-010 با مبدل CON021

EPRO PR6426/010-010 که به عنوان سنسور نزدیکی جریان گردابی PR6426 نیز شناخته می‌شود، به عنوان یک قطعه سخت‌افزاری اختصاصی برای پایش جابجایی و ارتعاش بدون تماس در شبکه‌های نظارت ماشین‌آلات عمل می‌کند. این مبدل در نوک سنسور خود میدان الکترومغناطیسی با فرکانس بالا ایجاد می‌کند تا تغییرات میکروجابجایی ناشی از حرکت شفت هادی هدف را اندازه‌گیری کند. این سیستم در ترکیب با درایور تنظیم سیگنال CON021، تغییرات میکرو ساختاری نسبی را به خروجی‌های الکتریکی خطی تبدیل کرده و دینامیک‌های فوری شفت را مستقیماً به دستگاه‌های نظارتی خارجی منتقل می‌کند.

مشخصات سخت‌افزاری

مقیاس‌گذاری پروب جریان گردابی و دینامیک روتور

ماتریس کالیبراسیون PR6426/010-010 بر اساس مقیاس‌گذاری دقیق پروب جریان گردابی برای تبدیل شکاف‌های میکرو ساختاری به سیگنال‌های ولتاژ واضح از طریق درایور تنظیم CON021 است. برای تضمین پایداری سیگنال در سیستم‌های بسیار پویا، تکنسین‌های میدانی اعتبارسنجی ولتاژ شکاف را انجام می‌دهند و عمق مکانیکی را تنظیم می‌کنند تا به یک خط پایه مشخص (مانند هدف استاندارد -10 ولت DC) در مرکز مسیر اندازه‌گیری خطی سنسور برسند. این نگاشت دقیق دینامیک‌های سریع روتور، از جمله عدم تعادل همزمان شفت و فرکانس‌های نوسان روغن را جدا می‌کند. منطق سرکوب تداخل متقابل با استفاده از فرکانس‌های نوسان درایور متمایز در مسیرهای نزدیک به هم اعمال می‌شود تا از نفوذ میدان‌های فرکانس بالا خارجی به داده‌های اندازه‌گیری پیوسته جلوگیری کند.

سؤالات متداول

س: آیا کابل کواکسیال یک متری یکپارچه را می‌توان کوتاه یا اتصال داد تا مسیر نصب میدانی ساده‌تر شود؟

ج: خیر. طول فیزیکی و خصوصیات الکتریکی کابل یک متری به صورت کارخانه‌ای با پارامترهای تنظیم مدار LC داخلی مبدل هماهنگ شده است. تغییر طول کابل پارامترهای اصلی الکتریکی را تغییر داده، ضرایب مقیاس‌گذاری پروب جریان گردابی از پیش تنظیم شده را ناپایدار کرده و معیارهای اندازه‌گیری سیستم را نامعتبر می‌کند.

س: اگر ماده هدف از فولاد استاندارد تغییر کند، سنسور چگونه کالیبراسیون اندازه‌گیری را حفظ می‌کند؟

ج: خروجی ولتاژ خطی مستقیماً به رسانایی الکتریکی و نفوذپذیری مغناطیسی سطح هدف بستگی دارد. اگر هدف شفت از آلیاژهای مرجع استاندارد منحرف شود، واحد تنظیم CON021 باید برای رفتار مقیاس‌گذاری پروب جریان گردابی ماده جدید دوباره کالیبره شود.

س: اگر اعتبارسنجی ولتاژ شکاف خارج از محدوده‌های توصیه شده باشد، چه مشکلات ساختاری رخ می‌دهد؟

ج: کارکرد خارج از نقطه میانی کالیبره شده، محدودیت‌های اندازه‌گیری خطی سنسور را به خطر می‌اندازد. تنظیم شکاف خیلی باریک می‌تواند باعث اشباع شدید در هنگام جهش‌های بزرگ جابجایی شفت شود، در حالی که شکاف بیش از حد می‌تواند سیگنال را به نواحی ردیابی غیرخطی سوق دهد.

راهنمای نصب میدانی

• بدنه سنسور استیل ضدزنگ M10 x 1 را در محفظه ماشین رزوه کنید و قبل از سفت کردن سخت‌افزار نصب، تراز بودن را به صورت بصری بررسی کنید تا از رزوه شدن نادرست جلوگیری شود.
• فاصله فیزیکی نسبت به شفت هدف را تنظیم کنید تا درایور خارجی CON021 نشان دهد که ولتاژ هدف استاندارد به دست آمده است.
• خط کواکسیال یک متری یکپارچه را با گیره‌های عایق‌بندی شده در چارچوب‌های ساختاری داخلی محکم کنید و حداقل شعاع خم 30 میلی‌متر را حفظ کنید تا از تخریب شیلد جلوگیری شود.
• تمام سیگنال‌های مبدل را داخل سیستم‌های لوله فولادی زمین شده ایزوله کنید و مسیرها را حداقل 300 میلی‌متر از هادی‌های موتور AC سه فاز موازی جدا نگه دارید.
