سنسور جابجایی نزدیکی EPRO مدل PR6426/010-130 | موجودی جدید

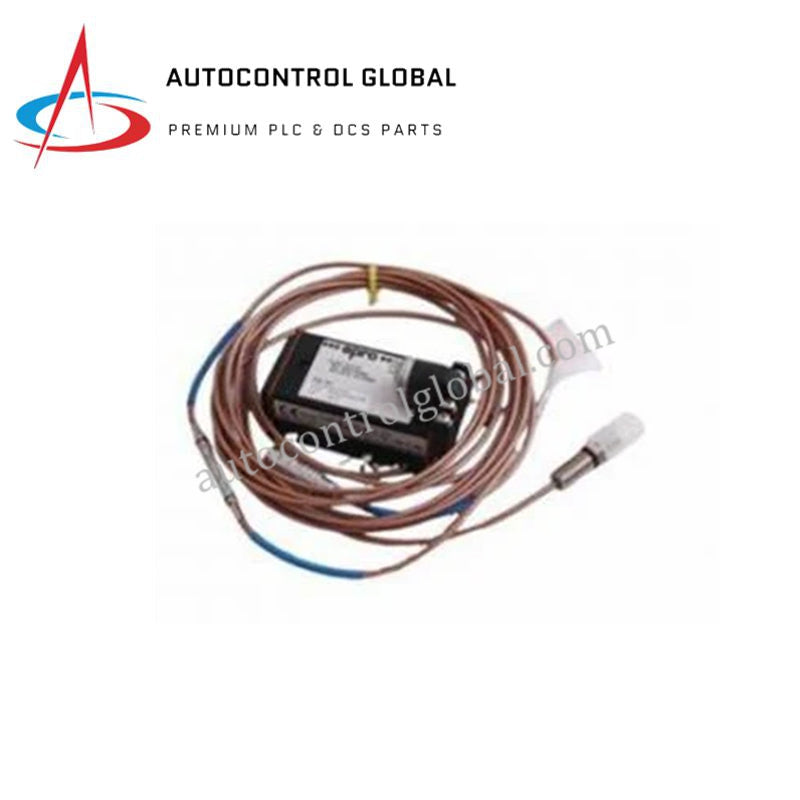

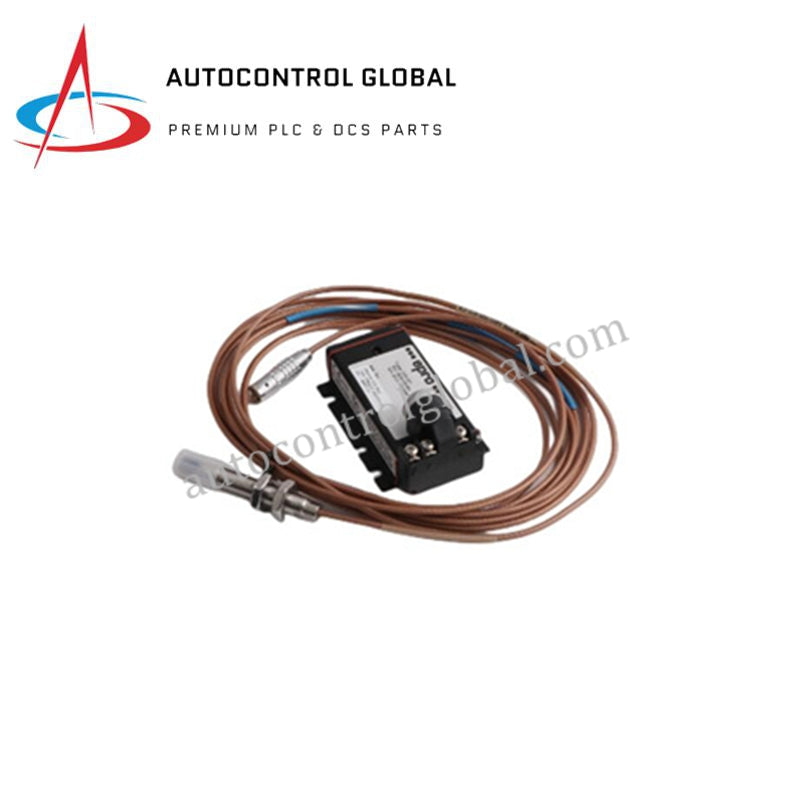

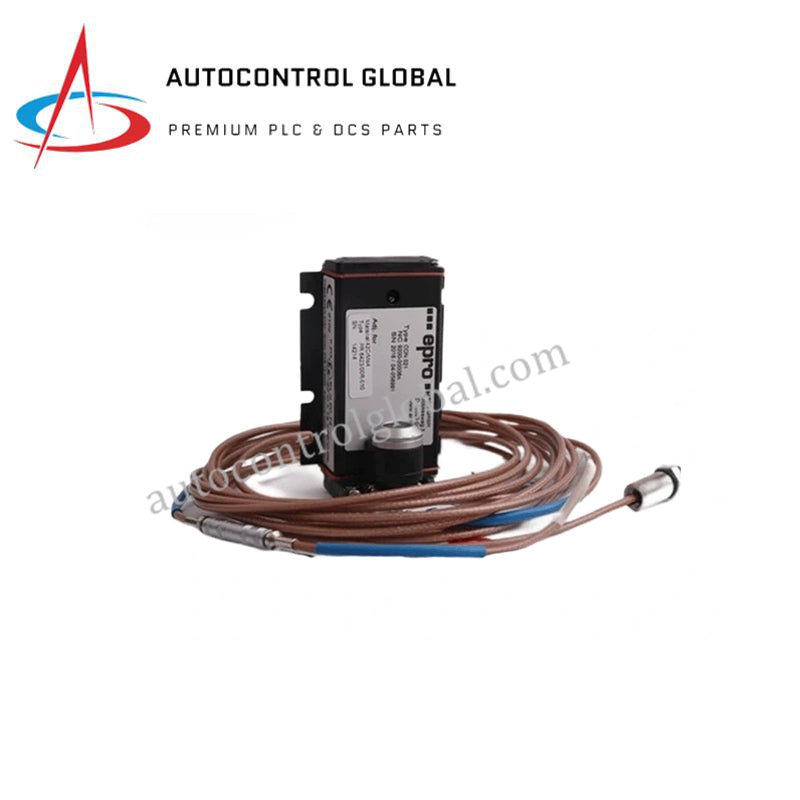

سنسور جابجایی جریان گردابی EPRO PR6426/010-130

EPRO PR6426/010-130 که به عنوان سنسور نزدیکی جریان گردابی PR6426 نیز شناخته می‌شود، به عنوان یک قطعه سخت‌افزاری اختصاصی برای پایش جابجایی و ارتعاش بدون تماس در سیستم‌های نظارت ماشین‌آلات عمل می‌کند. این مبدل در نوک سنسور خود میدان الکترومغناطیسی فرکانس بالا ایجاد می‌کند تا تغییرات میکروجابجایی ناشی از حرکت شفت هادی هدف را اندازه‌گیری کند. این دستگاه در لایه فیزیکی کارخانه کار می‌کند و تغییرات مدولاسیون امپدانس خام را از طریق خط انتقال یکپارچه خود ارسال می‌کند، که به مدارهای درایور خارجی اجازه می‌دهد دینامیک‌های ماشین را به صورت بلادرنگ و مستقل از اصطکاک داخلی مکانیکی یا سایش قطعات مکانیکی محاسبه کنند.

مشخصات سخت‌افزاری

مقیاس‌گذاری پروب جریان گردابی و دینامیک روتور

ماتریس کالیبراسیون PR6426/010-130 بر اساس مقیاس‌گذاری دقیق پروب جریان گردابی برای تبدیل شکاف‌های میکروساختاری به سیگنال‌های ولتاژ واضح از طریق درایورهای شرایط‌دهنده خارجی CON0xx است. برای تضمین پایداری سیگنال در سیستم‌های بسیار پویا، تکنسین‌های میدانی اعتبارسنجی ولتاژ شکاف را انجام می‌دهند و عمق مکانیکی را تنظیم می‌کنند تا به یک خط پایه مشخص (مانند هدف استاندارد -10 ولت DC) در مرکز مسیر اندازه‌گیری خطی سنسور برسند. این نگاشت دقیق دینامیک‌های سریع روتور، از جمله عدم تعادل همزمان شفت و فرکانس‌های نوسان روغن را جدا می‌کند. منطق سرکوب تداخل متقابل با استفاده از فرکانس‌های نوسان درایور متمایز در مسیرهای نزدیک به هم اعمال می‌شود تا میدان‌های فرکانس بالا خارجی از خراب کردن داده‌های اندازه‌گیری پیوسته جلوگیری شود.

سؤالات متداول

س: آیا کابل کواکسیال یکپارچه 10 متری را می‌توان کوتاه یا اتصال داد تا مسیر نصب در محل ساده‌تر شود؟

ج: خیر. طول فیزیکی و خواص الکتریکی کابل 10 متری به صورت کارخانه‌ای با پارامترهای تنظیم مدار LC داخلی مبدل هماهنگ شده است. تغییر طول کابل پارامترهای الکتریکی اصلی را تغییر می‌دهد، ضرایب مقیاس‌گذاری پروب جریان گردابی از پیش تنظیم شده را ناپایدار می‌کند و معیارهای اندازه‌گیری سیستم را نامعتبر می‌سازد.

س: اگر ماده هدف از فولاد استاندارد تغییر کند، سنسور چگونه کالیبراسیون اندازه‌گیری را حفظ می‌کند؟

ج: خروجی ولتاژ خطی مستقیماً به رسانایی الکتریکی و نفوذپذیری مغناطیسی سطح هدف بستگی دارد. اگر هدف شفت از آلیاژهای مرجع استاندارد منحرف شود، واحد شرایط‌دهنده خارجی CON0xx باید برای در نظر گرفتن رفتار مقیاس‌گذاری پروب جریان گردابی ماده جدید دوباره کالیبره شود.

س: اگر اعتبارسنجی ولتاژ شکاف خارج از محدوده‌های توصیه شده باشد، چه مشکلات ساختاری ظاهر می‌شود؟

ج: کارکرد خارج از نقطه میانی کالیبره شده، محدودیت‌های اندازه‌گیری خطی سنسور را به خطر می‌اندازد. تنظیم شکاف خیلی باریک می‌تواند منجر به اشباع شدید در هنگام جهش‌های بزرگ جابجایی شفت شود، در حالی که شکاف بیش از حد می‌تواند سیگنال را به نواحی ردیابی غیرخطی سوق دهد.

راهنمای نصب در محل

• بدنه سنسور استیل ضدزنگ M10 x 1 را در محفظه ماشین رزوه کنید و قبل از سفت کردن سخت‌افزار نصب، تراز بودن را به صورت چشمی بررسی کنید تا از رزوه شدن نادرست جلوگیری شود.
• فاصله فیزیکی نسبت به شفت هدف را تنظیم کنید تا درایور خارجی نشان دهد ولتاژ هدف استاندارد به دست آمده است.
• خط کواکسیال یکپارچه 10 متری را با گیره‌های عایق‌بندی شده در امتداد چارچوب‌های ساختاری داخلی محکم کنید و حداقل شعاع خم 30 میلی‌متر را حفظ کنید تا از تخریب شیلد جلوگیری شود.
• تمام سیگنال‌های مبدل را داخل سیستم‌های لوله فولادی زمین شده ایزوله کنید و مسیرها را حداقل 300 میلی‌متر از هادی‌های موتور AC سه‌فاز موازی جدا نگه دارید.
