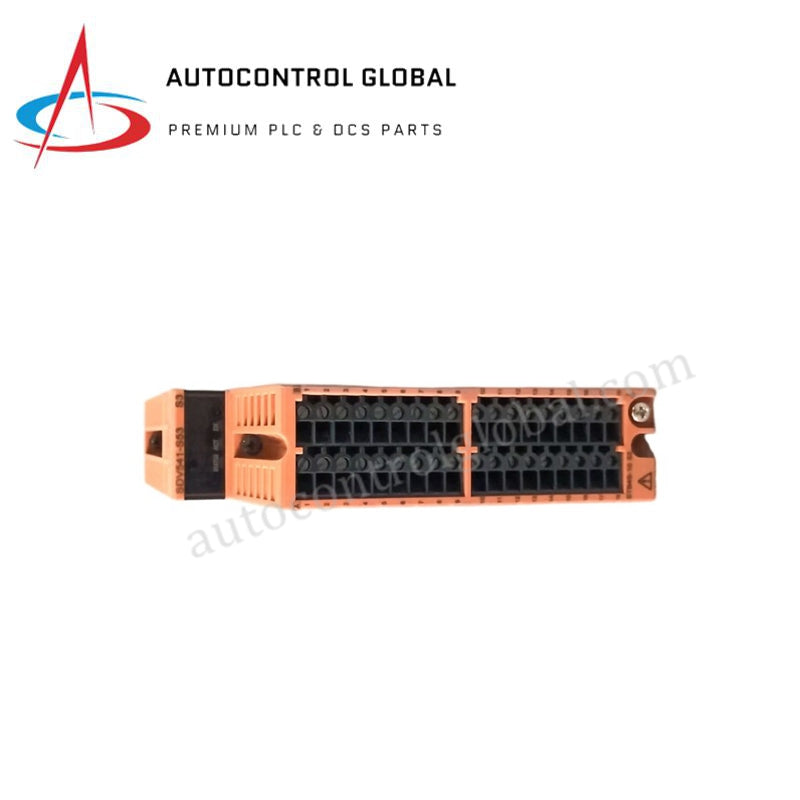

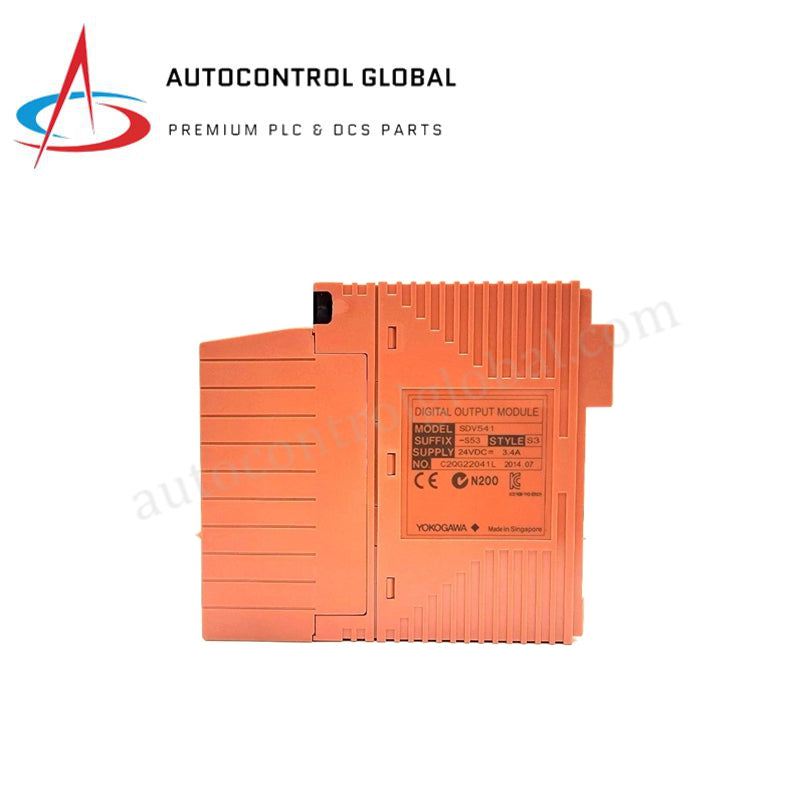

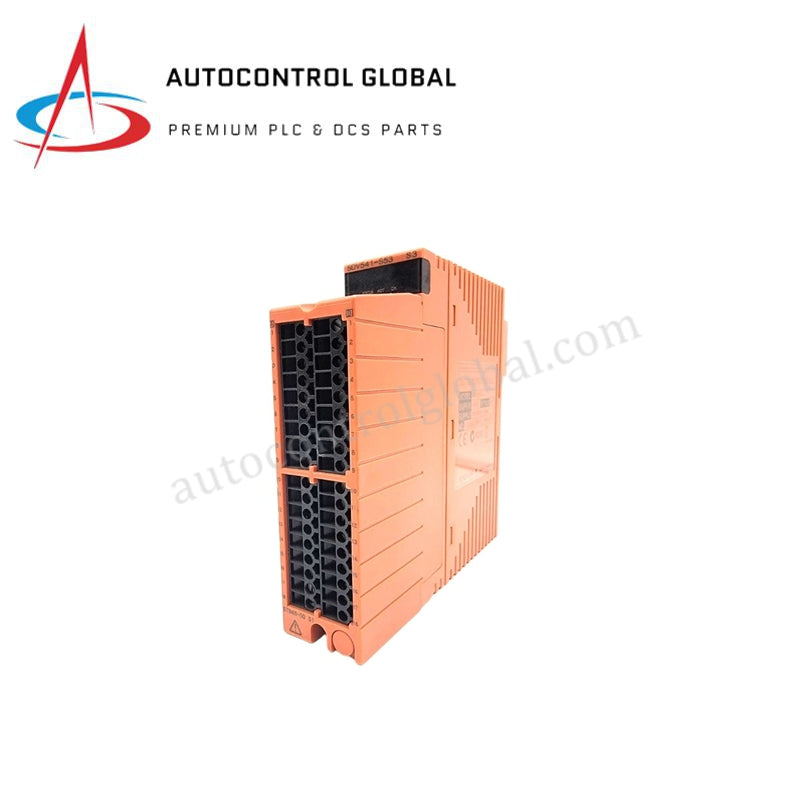

ماژول خروجی دیجیتال ایمنی Yokogawa SDV541-S53/B4D00
Yokogawa SDV541-S53/B4D00 یک ماژول خروجی دیجیتال ایمنی ۱۶ کاناله با یکپارچگی بالا است که برای سیستمهای ابزاردقیق ایمنی (SIS) Yokogawa ProSafe-RS طراحی شده است. این ماژول با ولتاژ 24 V DC کار میکند و عناصر نهایی حیاتی ایمنی، مانند شیرهای سلونوئیدی، عملگرها و نشانگرهای هشدار را در کاربردهای توقف اضطراری (ESD) و اعلام حریق و گاز (F&G) راهاندازی میکند.
یادداشت اصلاح اطلاعات: در فهرستهای توزیعکنندگان، گاهی مشخصات SDV541 با مشخصات ماژولهای خروجی آنالوگ اشتباه میشود؛ برای مثال، ۳۲ کانال آنالوگ یا خروجیهای 4–20 mA ذکر میشود. طبق استانداردهای رسمی Yokogawa، SDV541 صرفاً یک ماژول خروجی دیجیتال ۱۶ کاناله، 24 V DC است.
جزئیات پسوند و ماتریس مدل
| پسوند / کد گزینه | توضیحات | جزئیات فنی |
|---|---|---|
| SDV541 | مدل پایه | ماژول خروجی دیجیتال ۱۶ کاناله (24 V DC، ایزولاسیون ماژول) |
| -S | نوع | نوع استاندارد |
| 5 | حفاظت در برابر انفجار | برای ترمینال بلوکی کلمپی فشاری یا کابل MIL، بدون حفاظت در برابر انفجار |
| 3 | محیط / پوشش | پوشش کانفورمال مطابق استاندارد ISA G3، محدوده دمایی توسعهیافته (-20 تا 70 °C) |
| /B4D00 | کد گزینه | همراه با ترمینال بلوکی کلمپی فشاری دوگانه افزونه (بدون جاذب اضافهولتاژ)* |
*یادداشت: هنگام پیکربندی این ماژول برای استقرار دوگانه افزونه، یک ماژول پایه اضافی با مشخصات یکسان، اما بدون کدهای گزینه، سفارش دهید.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل / شماره قطعه | SDV541-S53/B4D00 |
| سازنده | Yokogawa |
| نوع ماژول | ماژول خروجی دیجیتال ایمنی (SIS) |
| تعداد کانالها | ۱۶ کانال، ایزولاسیون ماژول |
| ولتاژ نامی بار | 24 V DC |
| حداکثر جریان بار | 0.6 A برای هر کانال |
| نوع خروجی | منبعدهی جریان |
| رده ایمنی | دارای گواهی SIL 3 (IEC 61508 / پیکربندی ProSafe-RS) |
| زمان پاسخ | $\le$ 40 ms (سرعت قطع دارای رده ایمنی) |
| مصرف جریان | حداکثر 420 mA در 5 V DC |
| محافظت محیطی | مقاومت در برابر گازهای خورنده مطابق استاندارد ISA G3 |
| دمای کاری | -20 تا 70 °C (محدوده توسعهیافته) |
| وزن خالص | 0.35 kg |
| وزن حمل | 2.0 تا 2.5 kg |
| رابط سیمکشی خارجی | ترمینال بلوکی کلمپی فشاری دوگانه افزونه (/B4D00) |
افزونگی دوگانه و یکپارچگی ایمنی
SDV541-S53/B4D00 که برای حلقههای ایمنی SIL 3 طبق IEC 61508 گواهی شده است، سازوکارهای تشخیص خطا از جمله پایش اتصال کوتاه، مدار باز و خرابی سوئیچینگ را فراهم میکند، بدون آنکه هنگام عیبیابی تجهیزات میدانی را فعال کند.
هنگامی که این ماژول در یک پیکربندی دوگانه افزونه نصب میشود، بلوک گزینه /B4D00 یک اتصال ترمینالی تکی با دو شیار فراهم میکند. یک ماژول دوم و یکسان (که بدون کدهای گزینه سفارش داده میشود) در شیار مجاور نصب میشود تا سوئیچینگ با دسترسپذیری بالا و تحمل خطا برای عملگرهای حیاتی ایمنی ایجاد کند.
پرسشهای متداول
س: برای راهاندازی دوگانه افزونه SDV541 به چه قطعه اضافی نیاز است؟
پ: به یک SDV541-S53/B4D00 (که شامل ترمینال بلوکی /B4D00 است) و یک SDV541-S53 (فقط ماژول، سفارشدادهشده بدون کدهای گزینه) نیاز دارید.
س: آیا ترمینال بلوکی /B4D00 شامل حفاظت یکپارچه در برابر اضافهولتاژ است؟
پ: خیر، نامگذاری /B4D00 نشاندهنده یک ترمینال بلوکی کلمپی فشاری دوگانه افزونه بدون جاذب اضافهولتاژ یکپارچه است.
راهنمای نصب در محل
- مونتاژ ترمینال: ترمینال بلوکی /B4D00 را پیش از نصب ماژولهای اصلی و افزونه SDV541، بهصورت ایمن روی پایه رک ProSafe-RS نصب کنید.
- کابلکشی دوگانه افزونه: کابلهای میدانی را مطابق علامتگذاری قطبیت کانالها به ترمینالهای کلمپی فشاری هدایت کنید تا توزیع صحیح جریان میان هر دو ماژول تضمین شود.
- محیط کابینت و اتصال زمین: اطمینان حاصل کنید که سیمهای تخلیه کابینت به زمین ایمنی تکنقطهای متصل باشند. اگرچه پوشش G3 در برابر محیطهای خورنده از -20 تا 70 °C محافظت میکند، جریان هوای مناسب رک را حفظ کنید تا طول عمر عملیاتی سیستم به حداکثر برسد.
