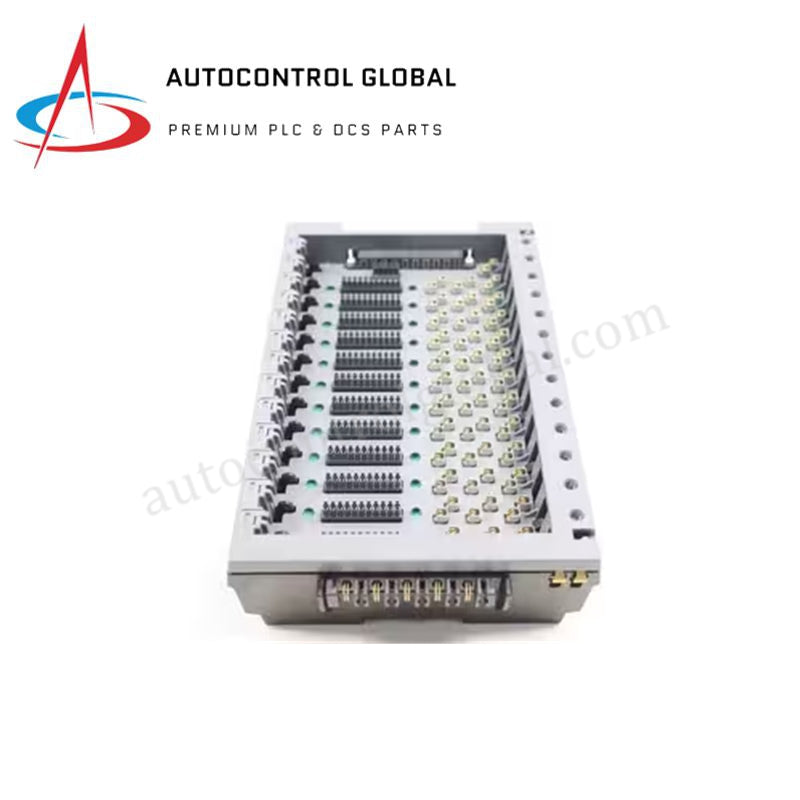

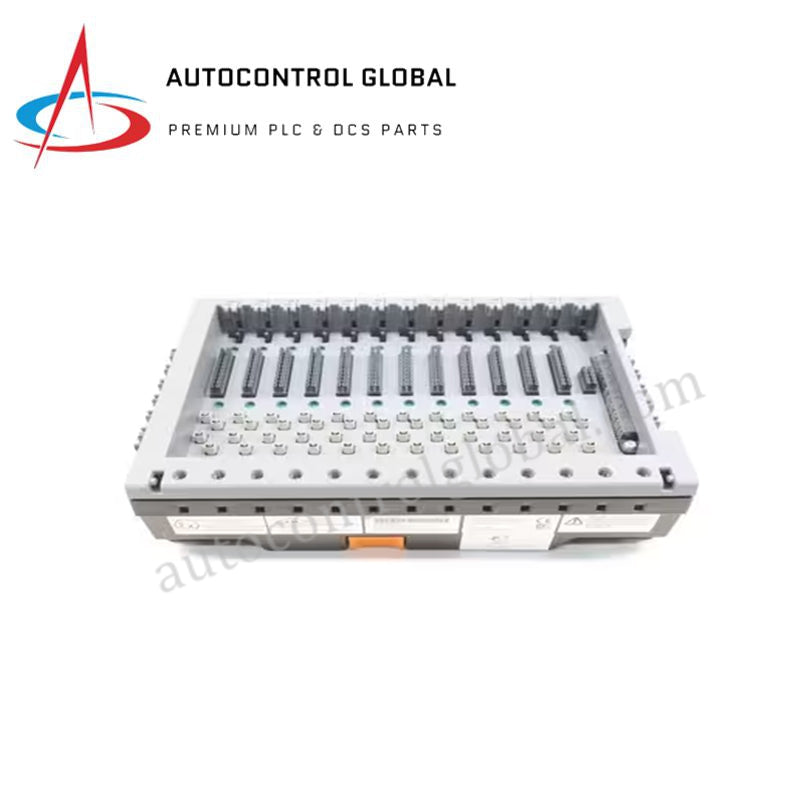

پلیت پایه امبرسون CHARM مدل SE4601T07 | نو و اورجینال
Manufacturer: GE Fanuc
-
Part Number: SE4601T07
Condition：New with Original Package
Product Type: ماژولهای ورودی آنالوگ
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
امرسون SE4601T07 سری DeltaV
پیکربندی شده برای ترمینیشن سیمکشی میدانی، مسیریابی سیگنال و ایزولاسیون گالوانیکی در زیرسیستمهای ورودی/خروجی سری S دلتاوی، امرسون SE4601T07 (پلیت پایه CHARM SE4601T07) اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
| مدل | SE4601T07 |
| برند | امرسون (دلتاوی) |
| محل ساخت | ایالات متحده آمریکا |
| وزن | وزن خالص ماژول ۰.۱۰ کیلوگرم / وزن حمل و نقل اسمی ۳.۰۰ کیلوگرم |
| ابعاد | تقریباً ۱۲۵ در ۴۱ در ۱۰۵ میلیمتر |
| دمای کاری | -۴۰ تا +۷۰ درجه سانتیگراد |
| مصرف توان | منطق مشتق شده از بکپلن فعال سری S؛ محدوده ولتاژ خارجی ۱۸-۳۰ ولت DC |
| ولتاژ ورودی نامی | ۲۴ ولت DC |
| حداکثر توان میدان | ۳۵ ولت DC در ۱ آمپر |
| نوع ترمینال | ترمینالهای پیچگیرهای |
| اندازه سیم | سیم سایز ۱۲ تا ۲۴ AWG |
| آلودگیهای هوابرد | ISA-S71.04 کلاس G3 |
| ضربه / لرزش | ۱۰ g، ۱۱ میلیثانیه نیمموج سینوسی / ۱ میلیمتر (۲-۱۳.۲ هرتز)، ۰.۷ g (۱۳.۲-۱۵۰ هرتز) |
| کلید مکانیکی | مکانیزم کلید چرخشی برای تطبیق ماژولهای ورودی/خروجی جفت شده |
| ردهبندی حفاظتی | II 3G Ex ec IIC Gc; کلاس I بخش ۲ گروههای A-D |
پروتکل حلقه ۴-۲۰ میلیآمپر HART و ایزولاسیون کانال به کانال
زیرساخت سختافزاری به عنوان رابط ترمینال مسیریابی فیزیکی طراحی شده است تا پارامترهای پروتکل حلقه ۴-۲۰ میلیآمپر HART را بین ابزار دقیق آنالوگ و بلوکهای پردازش فعال منتقل کند. مدارهای ایزولاسیون گالوانیکی تعبیه شده در رابط سیستم به میدان، نوسانات الکتریکی با ولتاژ بالا را تا حد مجاز متوقف و مهار میکنند. معیارهای ایزولاسیون کانال به کانال نسبت به کارت منطق فعال جفت شده خاص حفظ میشوند، از انتشار حلقه زمین در سراسر حلقههای مجزا جلوگیری کرده و مسیر انتقال واضح و بدون وقفهای برای تشخیص داراییهای حامل زیرسیگنال دیجیتال با فرکانس بالا ایجاد میکنند.
سؤالات متداول
س: محدودیتهای خاص تعویض داغ برای این مجموعه صفحه پایه در شرایط ولتاژ زنده چیست؟
ج: برداشتن یا تعویض فیزیکی مجموعه صفحه پایه غیرفعال در حین عملیات سیستم فعال محدود است. تعویض داغ فقط زمانی مجاز است که هیچ کارت ورودی/خروجی سری S فعال در شکاف نصب نشده باشد، هیچ سیمکشی میدانی متصل نباشد و هیچ مسیر جریان فعالی روی سختافزار بلوک ترمینال وجود نداشته باشد.
س: عملکرد کلیدگذاری مکانیکی داخلی چگونه بر استقرار کارت تأثیر میگذارد؟
الف: صفحه پایه شامل یک دیال مکانیکی چرخشی کلیدگذاری قابل تنظیم است. این مکانیزم ایندکسگذاری جفتسازی صحیح ماژول ورودی/خروجی را تضمین میکند و کارتهای فعال ناسازگار را قفل میکند تا از وارد کردن انواع ولتاژ متضاد به شکاف پینگذاری شده و سیمکشی شده برای سیگنالهای خاص ابزار جلوگیری شود.
راهنمای نصب میدانی
-
محکم کردن مجموعه صفحه پایه مستقیماً روی ساختار حامل ورودی/خروجی استاندارد سری S، تأیید اینکه نشستن ساختاری همسطح است و لینکهای صفحه زمین به هم قفل شدهاند.
-
پیکربندی دیال مکانیکی چرخشی کلیدگذاری برای تطبیق پروفایل تراز با ماژول پردازش خاص اختصاص داده شده به آن موقعیت گره.
-
روکشزدایی و مرتب کردن هادیهای سیمکشی میدانی 12 تا 24 AWG و محکم کردن آنها در بلوکهای ترمینال پیچگیره با گشتاور استاندارد صنعتی.
-
مسیر دادن تمام خطوط سیگنال سطح پایین از طریق مسیرهای سیم مستقل و زمینشده برای جدا کردن حلقههای داده از خطوط توزیع موتور AC با ولتاژ بالا.
-
زمین کردن کلیه شیلدهای جفت پیچخورده در یک انتها روی نوار زمینبندی ابزار دقیق داخل پنل محفظه برای حفظ یکپارچگی ایزولاسیون.
