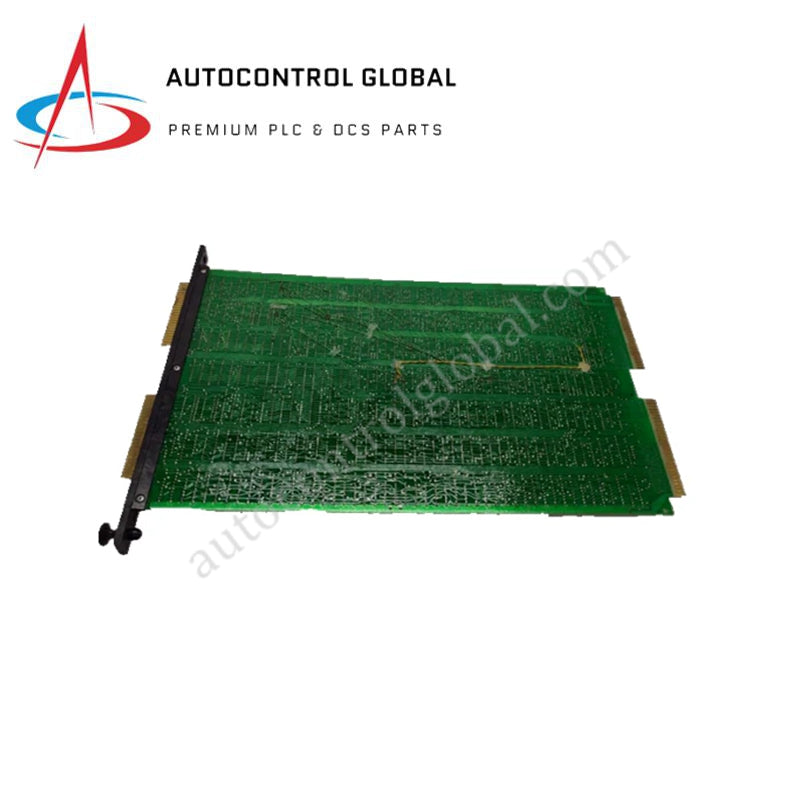

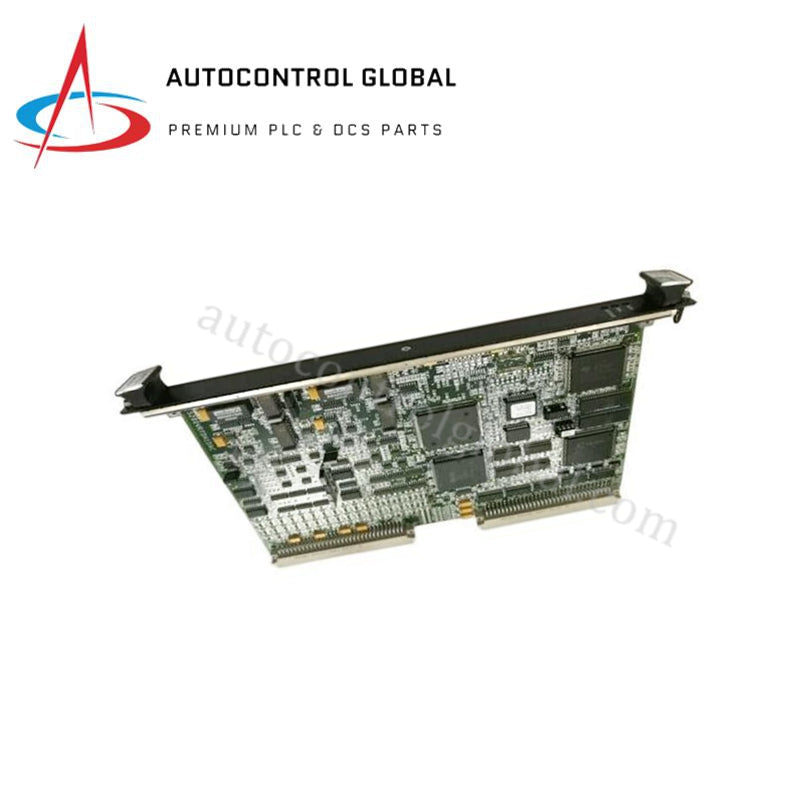

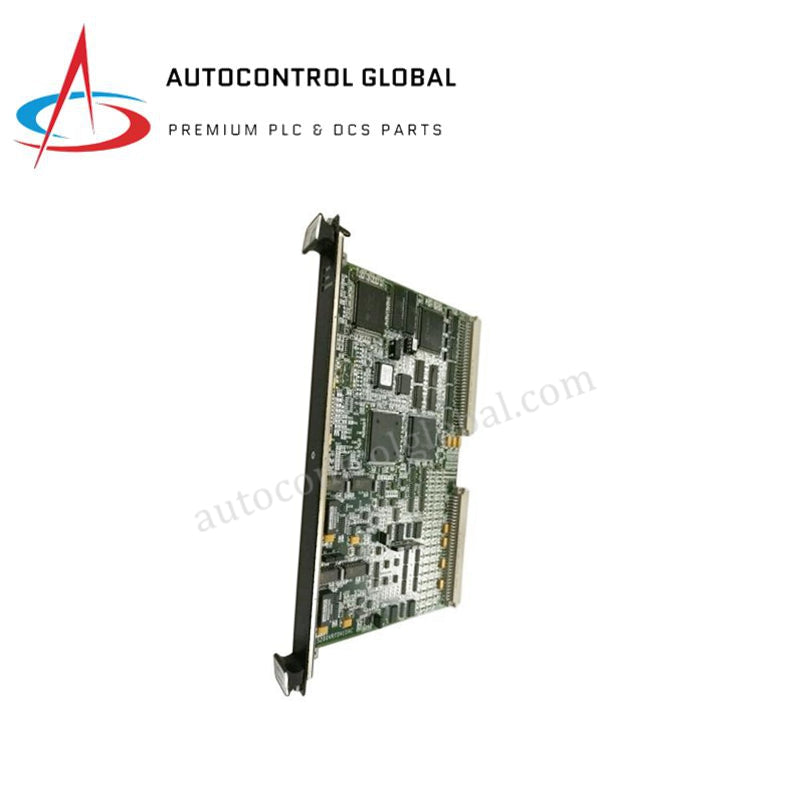

برد توسعه اسپیدترونیک | GE Fanuc DS200EXPDG3 Mark V
Manufacturer: GE Fanuc
-
Part Number: DS200EXPDG3
Condition：New with Original Package
Product Type: ماژولهای توسعه
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول برد توسعه سرعتترونیک Mark V مدل GE Fanuc DS200EXPDG3
مدل GE Fanuc DS200EXPDG3 (برد توسعه DS200EXPD) که برای افزایش ظرفیت ورودی/خروجی در پلتفرمهای کنترل توربین Mark V Speedtronic پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند.
بررسی پسوند و ماتریس مدل
| مدل پایه | شناسه عملکردی | گروه بازبینی | سطح میانافزار و بازبینی |
|---|---|---|---|
| DS200 | EXPD | G3 | G3 (بازبینی سختافزاری) |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DS200EXPDG3 |
| برند | GE Fanuc |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۰٫۵ کیلوگرم |
| ابعاد | فرمفاکتور استاندارد PCB مدل Mark V (حدود ۳۳۰ × ۲۸۰ میلیمتر) |
| دمای کار | ۰ تا ۵۵ درجه سانتیگراد |
| مصرف برق | وابسته به بار بکپلین |
| ولتاژ کاری | ۲۴ VDC (از منبع تغذیه سیستم) |
| دمای نگهداری | ۴۰- تا ۸۵+ درجه سانتیگراد |
| تحمل رطوبت | ۰٪ تا ۹۵٪ رطوبت نسبی (بدون میعان) |
| پردازش سیگنال | توسعه ورودی/خروجی دیجیتال و آنالوگ |
| نمایشگر تشخیصی | LEDهای روی برد برای نمایش وضعیت و خطا |
| حفاظت مدار | حفاظت فیوزی یکپارچه برای مدارهای داخلی |
| تنظیمات سختافزاری | جامپرها و سوئیچهای قابل پیکربندی برای مسیریابی سیگنال |
| روش نصب | نصب در شیار قفسه کارت سیستم Mark V |
ارتباطات بکپلین و قابلیتهای توسعه
این ماژول بهعنوان برد رابط اصلی برای توسعه قابلیتهای پردازش سیگنال در رک کنترل Mark V عمل میکند. ماژول امکان یکپارچهسازی سیگنالهای ورودی/خروجی اضافی را فراهم میسازد و تضمین میکند که گذردهی داده، الزامات سرعت ارتباط با گذرگاه بکپلین را حفظ کند. سازگاری فلش میانافزار بهطور دقیق توسط کنترلکننده میزبان Speedtronic مدیریت میشود؛ عدم تطابق نسخههای میانافزار بین ماژول توسعه و پردازنده مرکزی به خطاهای اسکن ورودی/خروجی یا خرابی ارتباطات منجر خواهد شد. این برد از مدیریت قطعی سیگنال برای پشتیبانی از پیکربندیهای معماری افزونه بهره میبرد و تضمین میکند که سیگنالهای توسعهیافته دیجیتال و آنالوگ مطابق چرخه اسکن تعریفشده سیستم پردازش شوند.
پرسشهای متداول
پرسش: آیا ماژول DS200EXPDG3 از تعویض در حالت روشن، هنگام برقدار بودن سیستم، پشتیبانی میکند؟
پاسخ: خیر، تعویض در حالت روشن مجاز نیست. پیش از بیرون کشیدن یا نصب برد توسعه، باید برق منبع ۲۴ VDC قفسه کارت Mark V بهطور کامل ایزوله شود تا از اختلال در ارتباطات گذرگاه بکپلین و آسیب به مدارهای روی برد جلوگیری شود.
پرسش: ماژول DS200EXPDG3 چگونه پردازش سیگنال را در معماریهای افزونه Mark V انجام میدهد؟
پاسخ: برد توسعه از مدارهای مدیریت قطعی سیگنال استفاده میکند که گذردهی ورودی و خروجی را با چرخههای اسکن افزونگی پیمانهای سهگانه (TMR) کنترلکننده میزبان همگام میسازند و مسیریابی موازی سیگنال را در هستههای سیستم تضمین میکنند.
پرسش: اگر LED روی برد نشاندهنده خطای فیوز باشد، چه اقدامی باید انجام شود؟
پاسخ: روشن شدن LED خطا نشاندهنده سوختن فیوز روی برد است. کارکنان تعمیر و نگهداری باید مجموعه رک را خاموش کنند، سیمکشی میدانی ورودی/خروجی پاییندست را از نظر اضافهجریان یا اتصال کوتاه بررسی کنند، فیوز سوخته را تعویض کنند و پیش از روشن کردن سیستم، تنظیمات جامپرها را دوباره بررسی کنند.
راهنمای نصب در محل
- پیش از انجام عملیات نصب یا جداسازی، تمام منابع تغذیه ۲۴ VDC سیستم متصل به رک کارت Mark V میزبان را ایزوله کنید.
- هنگام کار با مجموعه برد مدار، از مچبند اتصال به زمین ESD متصل به قاب فلزی محفظه استفاده کنید.
- پیش از قرار دادن ماژول در ریلهای راهنمای قفسه کارت، همه سوئیچهای جامپر را بررسی و مطابق پیکربندی برد قبلی تنظیم کنید.
- پیش از وارد کردن نیرو، از همراستایی دقیق کانکتورهای لبهای با سوکت بکپلین اطمینان حاصل کنید و پیچهای نگهدارنده را برای حفظ پیوستگی اتصال زمین شاسی محکم کنید.
