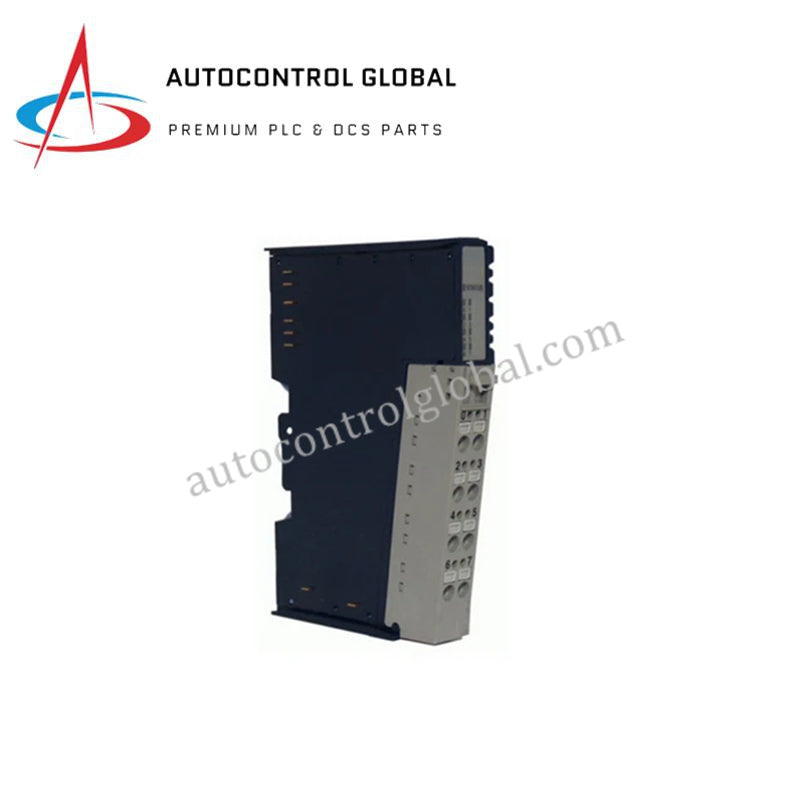

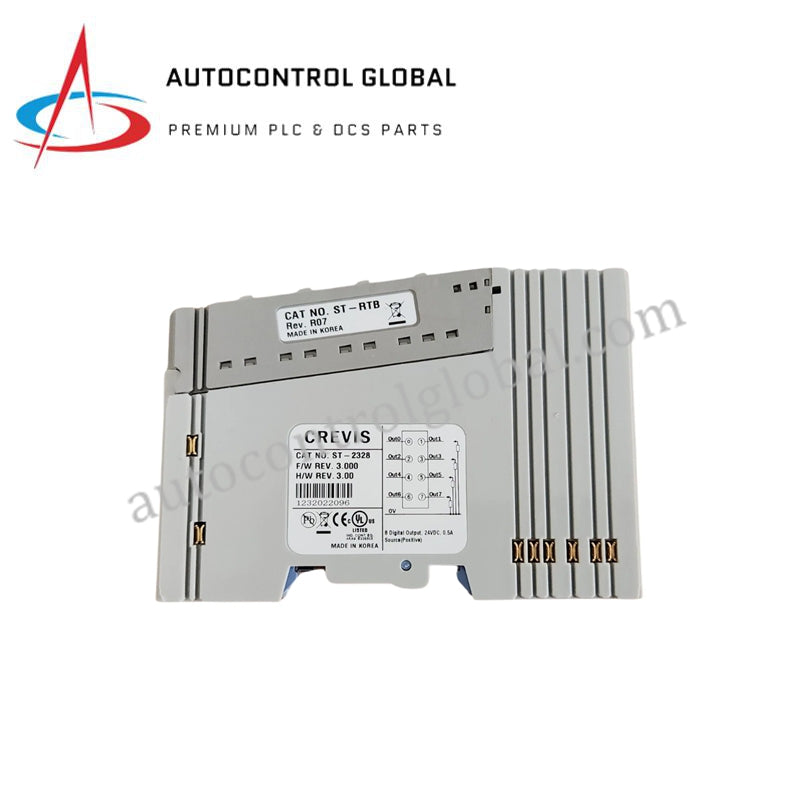

ST-2328 | جیای فنآک | خروجی مثبت منطقی ۸ کاناله RSTi
Manufacturer: GE Fanuc
-
Part Number: ST-2328
Condition：New with Original Package
Product Type: ماژولهای خروجی دیجیتال
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
توضیحات محصول
کنترل توزیعشده با چگالی بالا
ماژول خروجی دیجیتال با کارایی بالا GE ST-2328 از خانواده ورودی/خروجی توزیعشده RSTi (توسعه یافته با همکاری Crevis) است. این ماژول برای یکپارچهسازی فشرده طراحی شده و ۸ نقطه خروجی گسسته با منطق مثبت (نوع PNP) ارائه میدهد. ST-2328 به گونهای ساخته شده که بهطور بینقص با مبدلهای شبکه RSTi ارتباط برقرار کند و امکان کنترل غیرمتمرکز مبتنی بر اترنت با قابلیت گسترش را فراهم آورد. پروفیل باریک ۱۲ میلیمتری آن، این ماژول را به راهحلی ایدهآل برای تابلوهای کنترل مدرن تبدیل کرده که در آن به حداکثر رساندن فضای ریل بدون کاهش ظرفیت سوئیچینگ اهمیت دارد.
ظرفیت قابل اعتماد برای راهاندازی محرکها
هر یک از ۸ کانال ST-2328 قادر است جریان ۰.۵ آمپر در ۲۴ ولت جریان مستقیم تأمین کند که توان کافی برای راهاندازی سلونوئیدها، موتورهای کوچک جریان مستقیم، رلههای واسط و پنلهای نشانگر را فراهم میآورد. این ماژول دارای حفاظت داخلی در برابر اتصال کوتاه و خاموشی حرارتی است که اطمینان میدهد خطاهای موضعی در میدان باعث آسیب به الکترونیک داخلی یا تأثیر بر گذرگاه ورودی/خروجی گستردهتر نشود. با زمان پاسخ سریع ۰.۳ میلیثانیه برای افزایش و کاهش سیگنال، ST-2328 از توالیبندی با سرعت بالا که در تولید دقیق و بستهبندی مورد نیاز است، پشتیبانی میکند.
مشخصات فنی دقیق
جدول زیر پارامترهای الکتریکی و مکانیکی ST-2328 را خلاصه میکند.
| ویژگی | جزئیات مشخصات |
| سازنده | GE Fanuc / Emerson (تولیدکننده اصلی Crevis) |
| شماره مدل | ST-2328 |
| خط تولید | ورودی/خروجی توزیعشده RSTi |
| کانالهای خروجی | ۸ نقطه (منطق مثبت / PNP) |
| ولتاژ نامی | ۲۴ ولت جریان مستقیم (دامنه: ۱۱ تا ۲۸.۸ ولت جریان مستقیم) |
| جریان خروجی | ۰.۵ آمپر برای هر کانال (حداکثر ۴.۰ آمپر برای هر ماژول) |
| زمان پاسخ | ۰.۳ میلیثانیه (خاموش به روشن / روشن به خاموش) |
| جریان نشتی | کمتر یا مساوی ۵۰ میکروآمپر (حالت خاموش) |
| مصرف داخلی | ۴۵–۶۰ میلیآمپر در ۵ ولت جریان مستقیم (جریان گذرگاه) |
| حفاظت | حفاظت داخلی در برابر اتصال کوتاه |
| نوع اتصال | بلوک ترمینال جداشدنی ۱۰ پین (گیره قفسی) |
| ابعاد | ۱۲ میلیمتر × ۹۹ میلیمتر × ۷۰ میلیمتر |
| دمای کاری | منفی ۲۰ درجه سانتیگراد تا مثبت ۵۵ درجه سانتیگراد |
