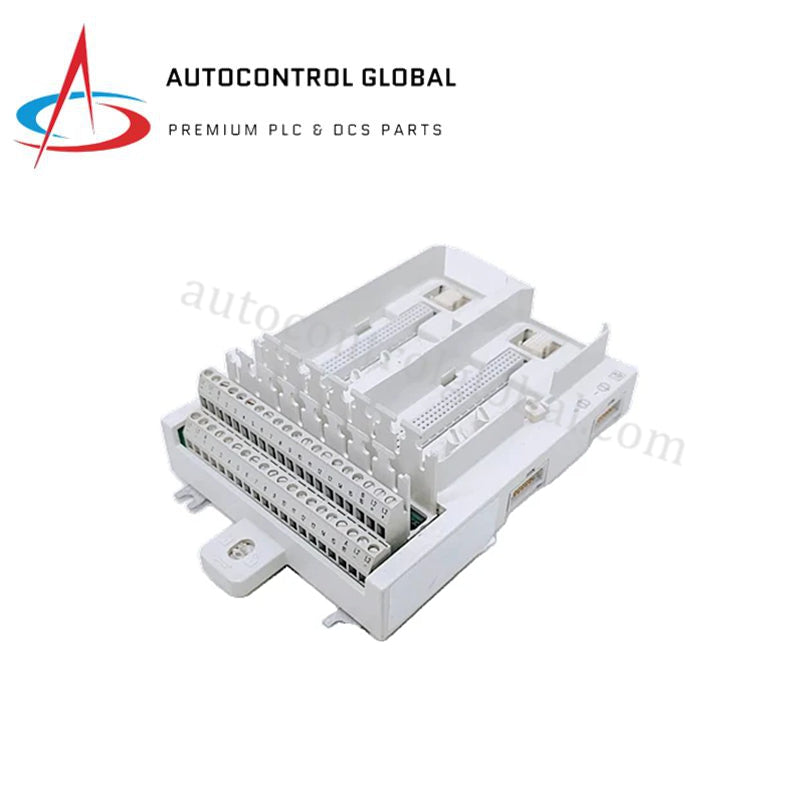

واحد پایاندهی پردازنده سیستم TU844 ABB 800xA
Manufacturer: ABB
-
Part Number: TU844 3BSE02445R1
Condition：New with Original Package
Product Type: واحدهای خاتمه ماژول
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
مروری بر محصول
واحد پایانه ماژول ABB TU844 (شماره قطعه: 3BSE021445R1) بهعنوان یک واحد پایانه ماژول (MTU) مقاوم طراحی شده است که بهطور خاص برای خانواده کنترلرهای AC 800M ساخته شده است. این پایه ماژول کاملاً جدید و اصلی، پایه مکانیکی و الکتریکی لازم برای نصب واحدهای پردازشگر و ماژولهای توسعه ارتباطی باس CEX را فراهم میکند. با متمرکز کردن سیمکشی میدانی و توزیع توان در بَکپلین، TU844 اتصال بیوقفه بین پردازنده اصلی (مانند PM861 یا PM866) و رابطهای شبکه خارجی را تضمین میکند. این واحد بهعنوان یک جزء زیرساختی حیاتی برای پلتفرم DCS 800xA عمل میکند و یکپارچگی دادههای با سرعت بالا را در بَکپلین کنترلر حفظ میکند.
مشخصات فنی
TU844 از چیدمان ترمینال با چگالی بالا و نصب استاندارد برای تابلوهای کنترل صنعتی استفاده میکند:
| ویژگی | جزئیات مشخصات |
| سازنده | گروه ABB |
| مدل / شماره قطعه | TU844 / 3BSE021445R1 |
| وضعیت | ۱۰۰٪ کاملاً نو، موجودی اصلی کارخانه |
| سازگاری سیستم | AC 800M (PM851, PM856, PM860, PM861, PM866) |
| کارکرد | پایه پایانه برای CPU و ماژولهای باس CEX |
| تأمین برق | ۲۴ ولت DC نامی (توزیع داخلی) |
| سیمکشی میدانی | ترمینالهای پیچخور یکپارچه |
| نصب | ریل DIN استاندارد ۳۵ میلیمتری |
| دمای کاری | –۲۵ درجه سانتیگراد تا +۷۰ درجه سانتیگراد |
| درجه حفاظت | IP20 |
| ابعاد | ۱۴۲ میلیمتر × ۷۳.۵ میلیمتر × ۳۷۳ میلیمتر |
| وزن | ۰.۵ – ۰.۷ کیلوگرم |
مزایای مهندسی
ABB TU844 پیچیدگی سیمکشی چندماژولی در رکهای اتوماسیون با چگالی بالا را از بین میبرد. روشهای سنتی پایانهگذاری اغلب نیازمند کابلهای نقطهبهنقطه گسترده هستند؛ اما TU844 دارای یک بَکپلین باس CEX یکپارچه است. این طراحی به شما امکان میدهد ماژولهای ارتباطی را مستقیماً روی پایه نصب کنید و ارتباطات داده و برق را بدون کابلکشی خارجی برقرار نمایید. این معماری «وصل و استفاده» بهطور چشمگیری فضای مورد نیاز برای توسعه شبکههایی مانند Profibus DP یا Modbus را کاهش میدهد.
برای مقابله با چالش لرزش و تنش مکانیکی، TU844 دارای مکانیزم قفل ریل DIN تقویتشده است. این اطمینان میدهد که ماژولهای پردازشگر سنگین حتی در محیطهایی با نوسان مداوم ماشینآلات بهطور ایمن در جای خود باقی بمانند. پایه ماژول همچنین نقاط اتصال زمین اختصاصی و ترمینالهای پیچ ایزوله شده را فراهم میکند که بهطور مؤثری منطق حساس کنترلر را از تداخل الکترومغناطیسی (EMI) سمت میدان محافظت میکند. علاوه بر این، بازه دمای کاری گسترده –۲۵ درجه سانتیگراد تا +۷۰ درجه سانتیگراد امکان نصب در محفظههای ابزار غیرمجهز به تهویه مطبوع را فراهم میکند و آن را به گزینهای چندمنظوره برای سرچاههای نفت و گاز و ایستگاههای توزیع برق فضای باز تبدیل میکند.
سؤالات متداول
کدام CPUهای خاص AC 800M را میتوانم روی TU844 نصب کنم؟
TU844 از کل محدوده عملکرد بالا سری AC 800M پشتیبانی میکند، از جمله PM861، PM864، PM865 و PM866. همچنین ماژولهای ارتباطی باس CEX مختلف (مانند CI853 یا CI854) را برای اتصال گستردهتر میپذیرد.
آیا TU844 نیاز به پیکربندی دستی برای باس CEX دارد؟
خیر. TU844 مسیر فیزیکی سیگنالهای باس CEX را فراهم میکند. پردازنده AC 800M بهطور خودکار ماژولهای متصل به پایه را در هنگام راهاندازی سیستم شناسایی و آدرسدهی میکند که راهاندازی سختافزار را ساده میسازد.
آیا میتوانم یک پایه آسیبدیده را بدون سیمکشی مجدد کل سیستم تعویض کنم؟
در حالی که سیمکشی میدانی به ترمینالهای TU844 متصل است، طراحی ماژولار به شما امکان میدهد ابتدا CPU و ماژولهای ارتباطی را جدا کنید. از آنجا که سیمکشی مستقیماً به پایه متصل است، قبل از انتقال کابلهای میدانی به یک واحد جایگزین TU844 کاملاً جدید، اطمینان حاصل کنید که تمام برق قطع شده است.
TU844 چگونه توزیع توان داخلی را مدیریت میکند؟
این واحد ورودی تغذیه ۲۴ ولت DC افزونه را میپذیرد و آن را از طریق بَکپلین داخلی به پردازنده و تمام ماژولهای ارتباطی متصل توزیع میکند. این مدیریت متمرکز توان از تأثیر خرابی توان در ماژولهای فردی بر کل مجموعه کنترلر جلوگیری میکند.
