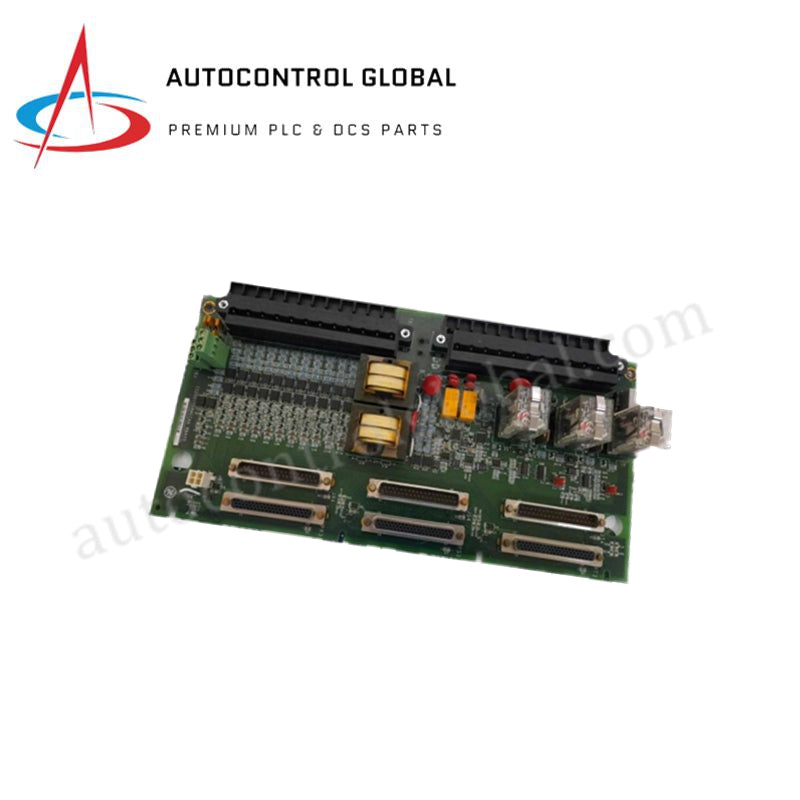

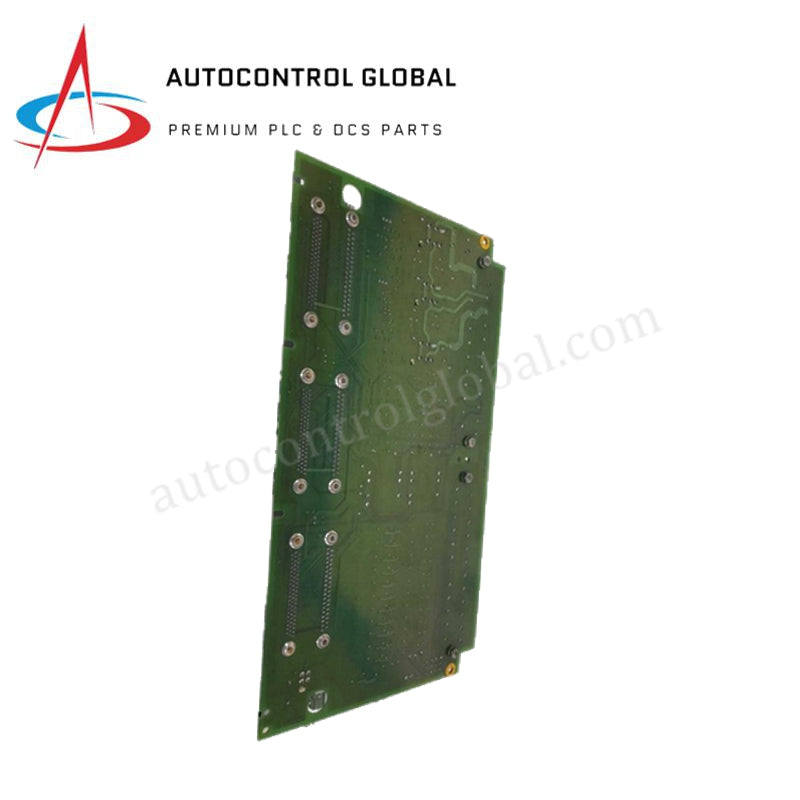

کارت ترمینال توربین | GE IS200TTURH1C اسپیدترونیک Mark VI
Manufacturer: GE Fanuc
-
Part Number: IS200TTURH1C
Condition：New with Original Package
Product Type: بردهای ترمینال کنترل توربین
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ترمینال‌برد کنترل توربین GE IS200TTURH1C Mark VI
IS200TTURH1C یک ترمینال‌برد کنترل توربین است که شرکت جنرال الکتریک برای سامانه کنترل توربین Speedtronic Mark VI تولید کرده است. این برد با سرنام عملکردی TTUR، ترمینیشن سیگنال‌های میدانی و واسط الکتریکی مدارهای حفاظت و کنترل توربین را فراهم می‌کند. این برد با پک‌های ورودی/خروجی سازگار توربین، مانند PTUR، جفت می‌شود تا از پایش سرعت، حفاظت در برابر اضافه‌سرعت و مسیریابی سیگنال در سامانه‌های تولید برق پشتیبانی کند.
معماری ترمینیشن سیگنال و حفاظت
این برد با امکانات سخت‌افزاری اختصاصی، از چندین ورودی توربین پشتیبانی می‌کند: حداکثر ۱۲ ورودی دستگاه اندازه‌گیری نرخ پالس، ۳ سیگنال قطع در اثر اضافه‌سرعت، ۳ رله روی برد، ۱ ورودی ژنراتور و ۱ ورودی ولتاژ باس. اتصالات مدار با استفاده از کانکتورهای D-sub، کانکتورهای دوشاخه‌ای و ترمینال‌بلوک‌های فیزیکی برقرار می‌شوند. این برد از پیکربندی مدار قابل انتخاب با جامپر پشتیبانی می‌کند تا با نیازهای خاص سیستم سازگار شود.
افزونگی و یکپارچه‌سازی سیستم
این واحد برای نصب در کابینت‌های کنترل توربین GE طراحی شده و بسته به چیدمان سیستم و پیکربندی جامپرها، از معماری‌های سیمپلکس و افزونگی ماژولار سه‌گانه (TMR) پشتیبانی می‌کند. ولتاژهای کاری و مسیرهای سیگنال مستقیماً با ماژول‌های کنترل مرتبط هماهنگ می‌شوند تا آماده‌سازی مطمئن سیگنال و اجرای فرمان قطع حفاظتی تضمین شود.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| مدل | IS200TTURH1C |
| برند | GE |
| نوع محصول | ترمینال‌برد کنترل توربین |
| خانواده محصول | GE Speedtronic Mark VI |
| سرنام عملکردی | TTUR |
| عملکرد اصلی | ترمینیشن و واسط‌بندی سیگنال‌های حفاظتی توربین |
| پک ورودی/خروجی پشتیبانی‌شده | PTUR |
| ورودی‌های دستگاه اندازه‌گیری نرخ پالس | حداکثر ۱۲ |
| سیگنال‌های قطع در اثر اضافه‌سرعت | 3 |
| رله‌های روی برد | 3 |
| ورودی‌های ژنراتور | 1 |
| ورودی‌های ولتاژ باس | 1 |
| حالت‌های افزونگی | سیمپلکس و TMR (قابل تنظیم با جامپر) |
| کانکتورها | کانکتورهای D-sub، کانکتورهای دوشاخه‌ای و ترمینال‌بلوک‌ها |
| نصب | کابینت کنترل توربین GE و سخت‌افزارهای مرتبط |
| ابعاد | ۳٫۵ سانتی‌متر × ۱۳٫۵ سانتی‌متر × ۱۳٫۰ سانتی‌متر |
| وزن | ۰٫۳ کیلوگرم |
پرسش‌های متداول
پرسش: کدام پک‌های ورودی/خروجی با ترمینال‌برد IS200TTURH1C سازگار هستند؟
پاسخ: این برد با ماژول‌های ورودی/خروجی توربین سازگار، از جمله پک PTUR، کار می‌کند تا سیگنال‌های سرعت و حفاظت توربین را پردازش کند.
پرسش: این ترمینال‌برد از چه پیکربندی‌های افزونگی پشتیبانی می‌کند؟
پاسخ: از پیکربندی‌های سیمپلکس و افزونگی ماژولار سه‌گانه (TMR) پشتیبانی می‌کند که با تنظیم جامپرها و چیدمان سیستم تعیین می‌شوند.
