برگه مشخصات و دفترچه راهنمای فنی کنترلکننده Emerson DeltaV مدل VE3006
Manufacturer: Emerson
-
Part Number: VE3006
Condition：New with Original Package
Product Type: پردازندههای CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

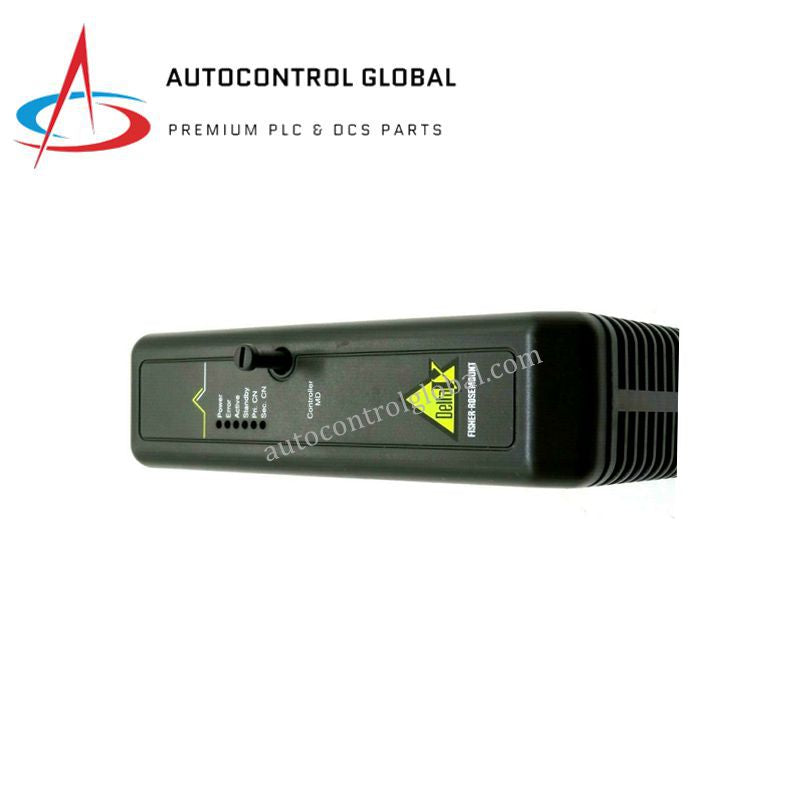

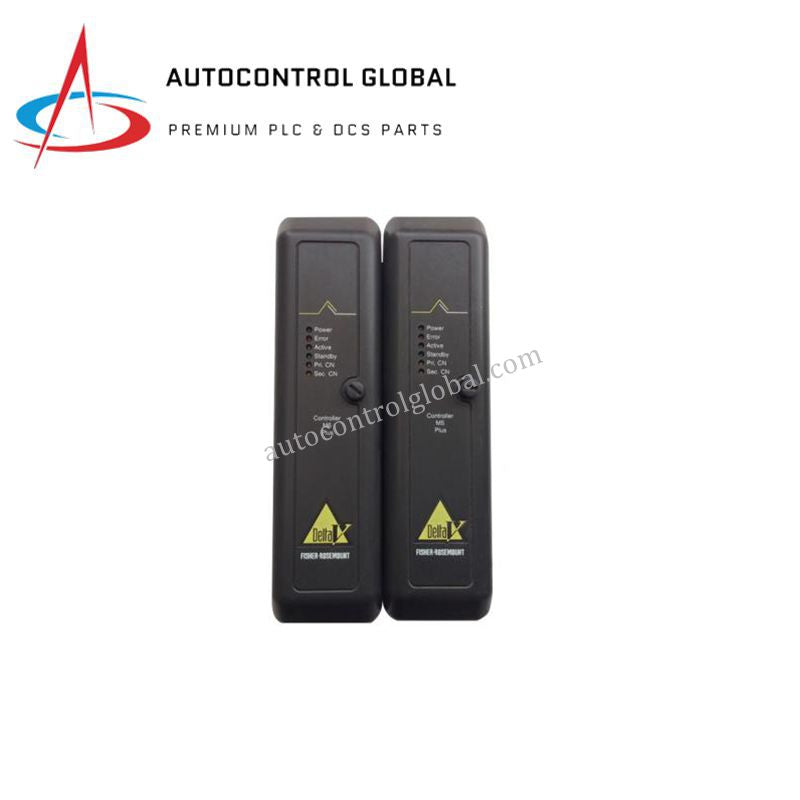

ماژول کنترلر امِرسون VE3006 دلتاوی MD-PLUS
امِرسون VE3006، که بهعنوان ماژول کنترلر VE3006 MD-PLUS نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای اجرای منطق کنترل و پردازش دادهها در شبکههای DCS دلتاوی امِرسون عمل میکند. این پلتفرم سختافزاری اجرای همزمان حلقههای کنترل، پردازش سیگنال دستگاهها و انتقال داده دیجیتال مستقیم همتا به همتا را مدیریت میکند. با ایجاد یک گره پردازشی مستقیم روی بکپلن کنترل، این واحد دادههای ورودی/خروجی میدانی را بدون گلوگاه انتقال به شبکههای میزبان لایه بالاتر متصل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | VE3006 |
| برند | امِرسون |
| ساخت | ایالات متحده آمریکا |
| وزن | 0.65 کیلوگرم (وزن استاندارد شاسی کنترلر) |
| ابعاد | ابعاد استاندارد بدنه کنترلر دلتاوی |
| دمای کاری | -40 تا +70 درجه سانتیگراد |
| مصرف برق | تنظیم شده توسط سیستم از طریق ورودی تغذیه خارجی 48 ولت DC |
| پردازنده | معماری MD Plus |
| ظرفیت حافظه | معادل 3 برابر کنترلرهای سنتی MD |
| پورتهای ارتباطی | اترنت فولداپلکس، سرعت 100 مگابیت بر ثانیه |
| رطوبت کاری | تا 75٪ رطوبت نسبی بدون تراکم |
| حفاظت مدار | حفاظت در برابر اتصال کوتاه و قطبیت معکوس |
| گواهینامهها | CCC |
| نصب | ریل DIN یا پنل حامل اختصاصی |
معماری سرعت ارتباط بکپلن کنترل فرآیند و DCS
پلتفرم سختافزاری MD Plus یک زیرسیستم پردازشی قطعی را پیادهسازی میکند که قادر است متغیرهای لایه میدانی را همزمان با اجرای حلقههای محلی اسکن کند. پیکربندی پورت اترنت فولداپلکس پارامترها را با سرعت 100 مگابیت بر ثانیه منتقل میکند و ارتباط با گرههای کنترل افزونه و حاملهای ورودی/خروجی توزیعشده را حفظ میکند. رجیسترهای داخلی فریمور مدیریت زمانگذاری سختافزاری، اشیاء هشدار محلی و تاریخچه روندهای زمان واقعی را مستقیماً در لایه ماتریس حافظه انجام میدهند و همگامسازی رکورد دادهها را در برابر تأخیر انتقال یا انحراف ساعت اصلی محافظت میکنند.
سؤالات متداول
س: کنترلر VE3006 چگونه شرایط خطای الکتریکی در خطوط تغذیه خود را مدیریت میکند؟
ج: این ماژول با حفاظت یکپارچه در برابر قطبیت معکوس و موانع ایزولاسیون اتصال کوتاه طراحی شده است. اگر در نصب میدانی خطای سیمکشی رخ دهد، شبکه حفاظتی از آسیب به قطعات داخلی جلوگیری کرده و گسترش خطا در باس محلی را محدود میکند.
س: قابلیتهای حافظه و پردازش نسبت به سختافزار قدیمی M5 Plus چگونه است؟
ج: VE3006 دارای افزایش 400٪ در توان پردازشی به همراه سه برابر ظرفیت حافظه ساختاری است که امکان محاسبه الگوریتمهای پیچیده کنترل چندمتغیره را بدون کاهش زمان حلقه فراهم میکند.
س: آیا VE3006 میتواند عملیات تعویض داغ (hot-swapping) را در پیکربندی افزونه اجرا کند؟
ج: بله، هنگامی که روی پایه حامل افزونه نصب شده باشد، یک کنترلر VE3006 میتواند در حین کار از برق خارج شود. کنترلر پشتیبان در یک چرخه اسکن فرمان را بهدست میگیرد و همگامسازی فریمور بهطور خودکار پس از جایگزینی واحد انجام میشود.
راهنمای نصب میدانی
- زمینکردن و نصب حامل: پینهای راهنمای کنترلر را با محل اتصال پایه حامل تراز کنید. شاسی را به جلو بلغزانید تا قفلهای نگهدارنده بسته شوند. اطمینان حاصل کنید که ریل DIN یا مجموعه بکپلن مستقیماً به زمین ابزار اصلی با امپدانس پایین متصل شده باشد.
- چیدمان سیمکشی شبکه: از کابلهای زوج بههمتابیده شیلددار با ردهبندی مناسب برای ترمینالهای اترنت 100 مگابیت بر ثانیه استفاده کنید. کابلهای ارتباط شبکه را از کانالهای ولتاژ پایین اختصاصی عبور دهید تا از نویز القایی خطوط موتور یا توزیع ولتاژ بالا جلوگیری شود.
- محدودیتهای محیطی: اطمینان حاصل کنید که رطوبت داخلی کابینت زیر 75٪ رطوبت نسبی بدون تراکم باقی بماند. در نصبهای میدانی با دمای بالای 55 درجه سانتیگراد، اطمینان حاصل کنید که اسلاتهای مجاور خالی باشند یا تهویه هوای اجباری نصب شود تا مسیرهای دفع حرارت حفظ شوند.
