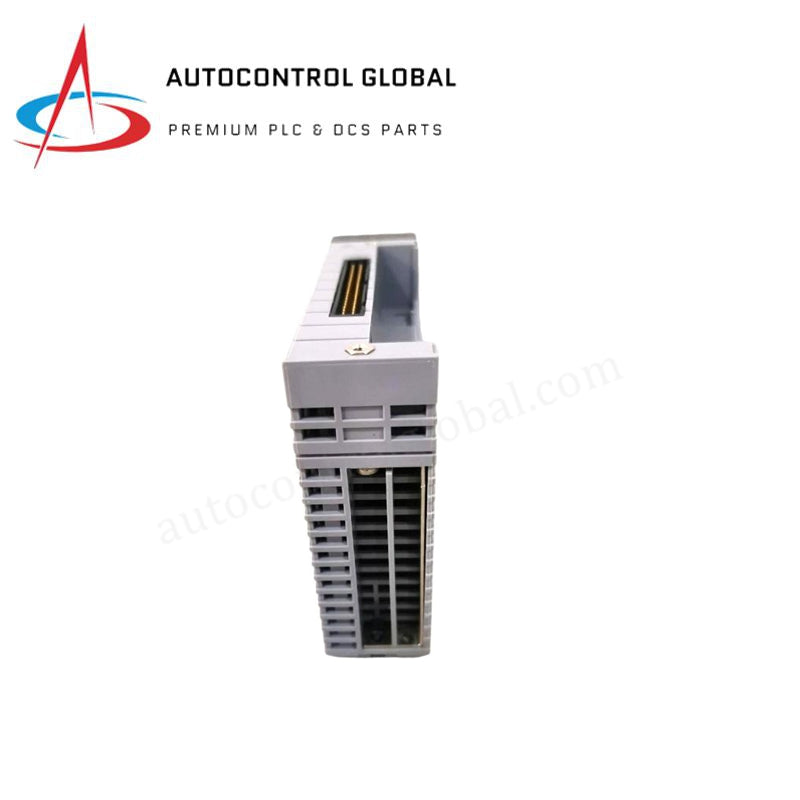

ماژول ورودی آنالوگ Yokogawa AAI143-H50/K4A00 برای CENTUM
Manufacturer: Yokogawa
-
Part Number: AAI143-H50 S1
Condition：New with Original Package
Product Type: ماژول‌های ورودی آنالوگ
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
یوکوگاوا AAI143-H50/K4A00 ماژول ورودی آنالوگ ایزوله AAI143
یوکوگاوا AAI143-H50/K4A00 (ماژول ورودی آنالوگ AAI143) که برای تبدیل سیگنال جریان آنالوگ ۱۶ کاناله در سیستم‌های CENTUM VP و CENTUM CS 3000 پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند. این سخت‌افزار حلقه‌های ترانسمیتر میدانی استاندارد ۴-۲۰ میلی‌آمپر DC را تغذیه می‌کند و به‌روزرسانی سریع داده‌ها را با دوره ۱۰ میلی‌ثانیه، مستقیماً از طریق گذرگاه بک‌پلین FIO انجام می‌دهد. علاوه بر این، قرار دادن سیگنال‌های دیجیتال HART روی متغیر فرایندی آنالوگ، انتقال مستقیم عیب‌یابی‌ها و پارامترهای تجهیز میدانی به معماری میزبان را امکان‌پذیر می‌کند.
مشخصات سخت‌افزار
| پارامتر | مشخصات |
|---|---|
| مدل | AAI143-H50/K4A00 |
| برند | یوکوگاوا |
| مبدأ | ژاپن |
| وزن | ۰٫۳ کیلوگرم (حمل: ۲-۳ کیلوگرم) |
| ابعاد | اندازه استاندارد شیار ماژول FIO |
| دمای کاری | ۰ تا ۵۵ درجه سانتی‌گراد |
| مصرف توان | حداکثر ۲۳۰ میلی‌آمپر در ۵ ولت DC، ۵۴۰ میلی‌آمپر در ۲۴ ولت DC |
| کانال‌های ورودی | ۱۶ کانال، ایزوله |
| محدوده سیگنال ورودی | ۴-۲۰ میلی‌آمپر DC (پشتیبانی از ۲ سیمه / ۴ سیمه) |
| ایزولاسیون ورودی | ۱۵۰۰ ولت AC به مدت ۱ دقیقه (میدان به سیستم) |
| دقت اندازه‌گیری | +/-۱۶ میکروآمپر |
| دوره به‌روزرسانی داده | ۱۰ میلی‌ثانیه |
| رانش دمایی | +/-۱۶ میکروآمپر / ۱۰ درجه سانتی‌گراد |
| توان حلقه ترانسمیتر | >= ۱۹٫۰ ولت DC در ۲۰ میلی‌آمپر (محدودیت جریان: حدود ۲۵ میلی‌آمپر) |
| ارتباط HART | پشتیبانی می‌شود (پروتکل HART) |
| رابط آداپتور کابل | /K4A00 (مدل آداپتور رابط کابل KS: ATK4A-00) |
پروتکل HART و عملکرد ایزولاسیون کانال
این ماژول قابلیت پروتکل حلقه HART با جریان ۴-۲۰ میلی‌آمپر را در هر ۱۶ کانال ایزوله یکپارچه کرده و امکان انتقال پیوسته و دوطرفه داده‌های دیجیتال بین ترانسمیترهای هوشمند میدانی و کنترلر DCS را فراهم می‌کند. ایزولاسیون الکتریکی کانال‌به‌کانال و ایزولاسیون گالوانیکی میدان از سیستم، بک‌پلین را در برابر حلقه‌های زمین، اضافه‌ولتاژهای ناگهانی و تداخل حالت مشترک ولتاژ بالا تا ۱۵۰۰ ولت AC محافظت می‌کند. همچنین، مدارهای داخلی محدودکننده جریان، توان تغذیه پیوسته ترانسمیتر را در جریان ۲۰ میلی‌آمپر بالاتر از ۱۹٫۰ ولت DC نگه می‌دارند و هم‌زمان حفاظت پویا در برابر اضافه‌بار حلقه را اعمال می‌کنند.
پرسش‌های متداول
س: کد گزینه /K4A00 چه تأثیری بر ترمینیشن فیزیکی سیگنال دارد؟
پ: کد گزینه /K4A00 یک آداپتور رابط کابل KS داخلی (مدل ATK4A-00) نصب می‌کند. در نتیجه، تکنسین‌ها سیم‌کشی میدانی را از طریق کابل‌های چندرشته‌ای استاندارد KS مستقیماً به یک برد ترمینال خارجی AEA4D هدایت می‌کنند؛ این کار کابل‌کشی رک را ساده کرده و از وارد شدن فشار مستقیم به کانکتورهای ماژول جلوگیری می‌کند.
س: هنگام قطع برق ماژول چه اتفاقی برای مقاومت ورودی می‌افتد؟
پ: هنگام روشن بودن، ماژول مقاومت ورودی را از ۲۷۰ اهم در ۲۰ میلی‌آمپر تا ۳۵۰ اهم در ۴ میلی‌آمپر حفظ می‌کند. با این حال، اگر برق ۲۴ ولت DC سیستم قطع شود، کلیدزنی حالت‌جامد داخلی به وضعیت بدون تغذیه منتقل می‌شود و مقاومت ورودی به ۵۰۰ کیلو‌اهم یا بیشتر می‌رسد؛ در نتیجه از فروپاشی بار حلقه در حلقه‌های ۴ سیمه تغذیه‌شده جلوگیری می‌شود.
س: آیا مهندسان می‌توانند ماژول را در پیکربندی‌های افزونه دوگانه نصب کنند؟
پ: بله. دو ماژول AAI143 به‌صورت جفت‌های مجاور روی واحد پایه FIO نصب می‌شوند. کنترلر گذرگاه سیستم، آینه‌سازی خودکار کانال و کنترل جابه‌جایی به ماژول پشتیبان را بدون وقفه در دوره اسکن ۱۰ میلی‌ثانیه‌ای متغیر فرایندی مدیریت می‌کند.
راهنمای نصب در محل
هنگام نصب ماژول در یک نود فعال CENTUM FIO، واحد را با دقت در شیار تعیین‌شده رک بلغزانید تا کانکتور بک‌پلین کاملاً در جای خود قرار گیرد. پیچ‌های نگهدارنده بالا و پایین را با گشتاور ۰٫۵ نیوتن‌متر سفت کنید تا مسیر اتصال زمین شاسی به‌درستی برقرار شود.
پیش از اتصال کابل KS از طریق آداپتور رابط ATK4A-00، اطمینان حاصل کنید که شیلدهای سیم‌کشی میدانی محکم به شینه زمین کابینت ترمینال متصل شده باشند و در نزدیکی مسیرهای توزیع برق به‌صورت شناور باقی نمانند. برای محدود کردن تداخل الکترومغناطیسی، بین کابل‌های سیگنال میدانی و کانال‌های برق فشارقوی حداقل ۱۰۰ میلی‌متر فاصله ایجاد کنید. در نهایت، پیش از فعال کردن حلقه‌های میدانی، بررسی کنید که ولتاژ حلقه در جریان کامل ۲۰ میلی‌آمپر در محدوده کاری باقی بماند.
