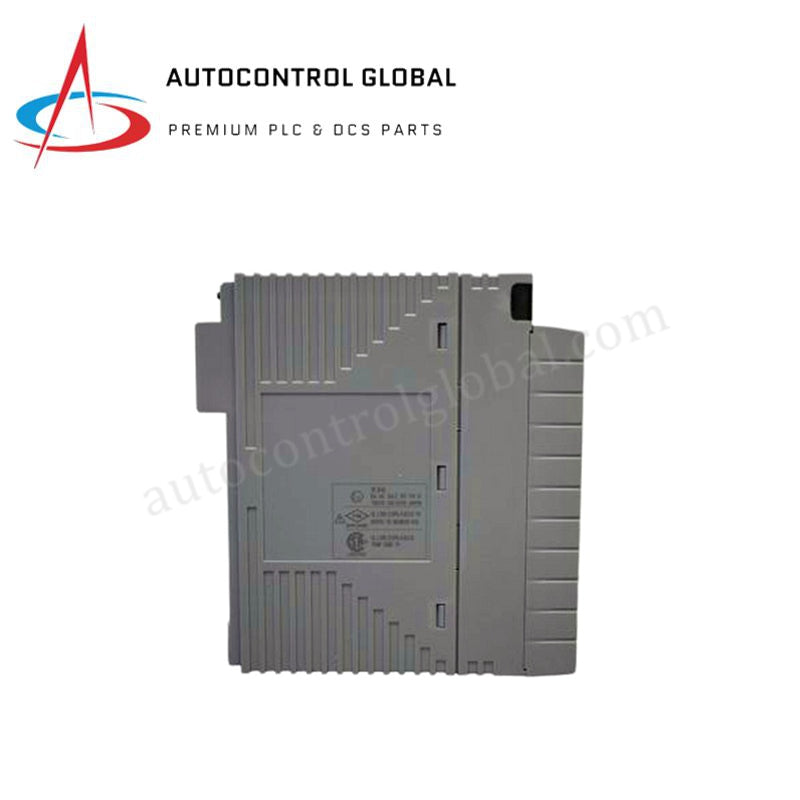

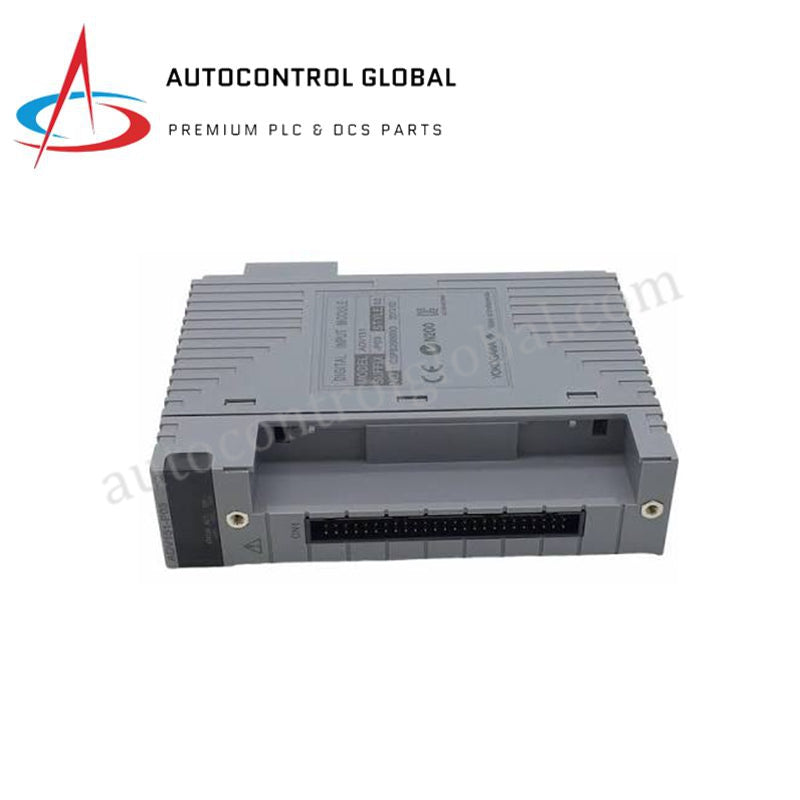

ماژول‌های ورودی دیجیتال یوکوگاوا ADV151-H50/D5A00
Manufacturer: Yokogawa
-
Part Number: ADV151-H50/D5A00
Condition：New with Original Package
Product Type: ماژول‌های ورودی دیجیتال
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ورودی دیجیتال Yokogawa ADV151-H50/D5A00
ماژول ورودی دیجیتال Yokogawa ADV151-H50/D5A00 یک ماژول ورودی دیجیتال 32 کاناله است که برای محیط‌های سیستم کنترل توزیع‌شده طراحی شده است. این ماژول سیگنال‌های مجزای میدانی با ولتاژ 24 V DC را دریافت می‌کند و تغییر وضعیت‌های خارجی را به داده‌های قابل‌اعتماد برای سامانه‌های اتوماسیون صنعتی تبدیل می‌کند.
نمای کلی عملکرد و حالت‌های ورودی
این ماژول از ورودی وضعیت استاندارد برای تشخیص روشن و خاموش، ورودی شستی پیکربندی‌شده برای شمارش لبه و ثبت توالی رویدادها (SOE) پشتیبانی می‌کند. این حالت‌های عملیاتی به کارکنان تعمیر و نگهداری و مهندسی امکان می‌دهند وضعیت تجهیزات را پایش کنند، گذارهای سریع سیگنال را دنبال کنند و رویدادهای سیستم را با دقت ثبت کنند.
ویژگی‌های الکتریکی و ایزولاسیون
این ماژول سیگنال‌های ورودی 24 V DC را با جریان ورودی 4.1 mA برای هر کانال و زمان پاسخ ورودی حداکثر 8 ms برای تغییر وضعیت پردازش می‌کند. ایمنی الکتریکی و یکپارچگی سیگنال با تحمل ولتاژ 2 kV AC بین سیگنال‌های ورودی و سیستم به‌مدت 1 دقیقه و همچنین ایزولاسیون 500 V AC بین ترمینال‌های مشترک که هر 16 کانال به اشتراک می‌گذارند، حفظ می‌شود.
سیم‌کشی و پیکربندی
سیگنال‌های میدانی از طریق گزینه‌های سیم‌کشی خارجی، ازجمله ترمینال پیچی فشاری، کابل اختصاصی AKB331 یا کابل رابط MIL متصل می‌شوند. پسوند /D5A00 نشان‌دهنده وجود آداپتور رابط کابل ATD5A-00 KS است که توزیع سیگنال و سیم‌کشی فیزیکی تابلو را برای معماری 32 کاناله ساده‌تر می‌کند.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| مدل | ADV151-H50/D5A00 |
| برند | Yokogawa |
| نوع محصول | ماژول‌های ورودی دیجیتال |
| تعداد کانال‌ها | 32 کانال |
| ولتاژ نامی ورودی | 24 V DC |
| ولتاژ روشن ورودی | 18 تا 26.4 V DC |
| ولتاژ خاموش ورودی | 5.0 V DC یا کمتر |
| جریان ورودی | 4.1 mA (به‌علاوه یا منهای 20 percent برای هر کانال) |
| زمان پاسخ ورودی وضعیت | 8 ms یا کمتر |
| ولتاژ تحمل | 2 kV AC بین ورودی و سیستم به‌مدت 1 min؛ 500 V AC بین ترمینال‌های مشترک به‌مدت 1 min |
| مصرف جریان | حداکثر 500 mA در 5 V DC |
| دمای کاری | -10 deg C تا 55 deg C |
| دمای نگهداری | -25 deg C تا 70 deg C |
| رطوبت | 10 percent تا 90 percent بدون میعان |
| ابعاد | 107.5 x 130 x 32.8 mm |
| وزن | 0.30 kg |
پرسش‌های متداول
س: پسوند /D5A00 روی این ماژول نشان‌دهنده چیست؟ ج: پسوند /D5A00 نشان می‌دهد که ماژول به آداپتور رابط کابل ATD5A-00 KS مجهز است یا برای استفاده از آن پیکربندی شده تا اتصال را آسان‌تر کند.
س: آیا این ماژول می‌تواند رویدادهای گذار سریع را ثبت کند؟ ج: بله، از ثبت توالی رویدادها (SOE) و ورودی شستی با حداقل زمان تشخیص روشن 20 ms و حداکثر چرخه 25 Hz پشتیبانی می‌کند.
