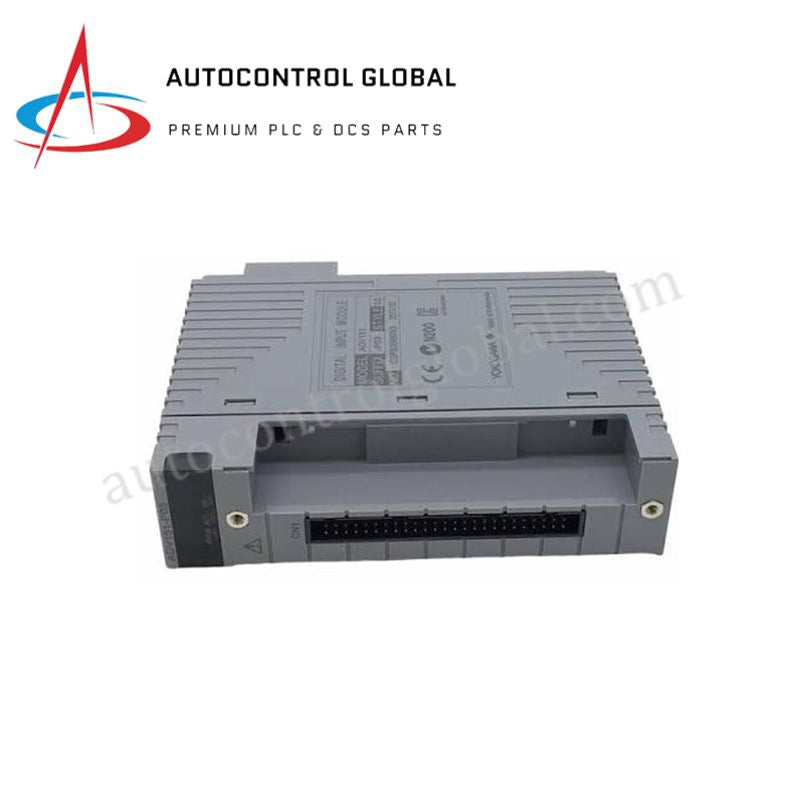

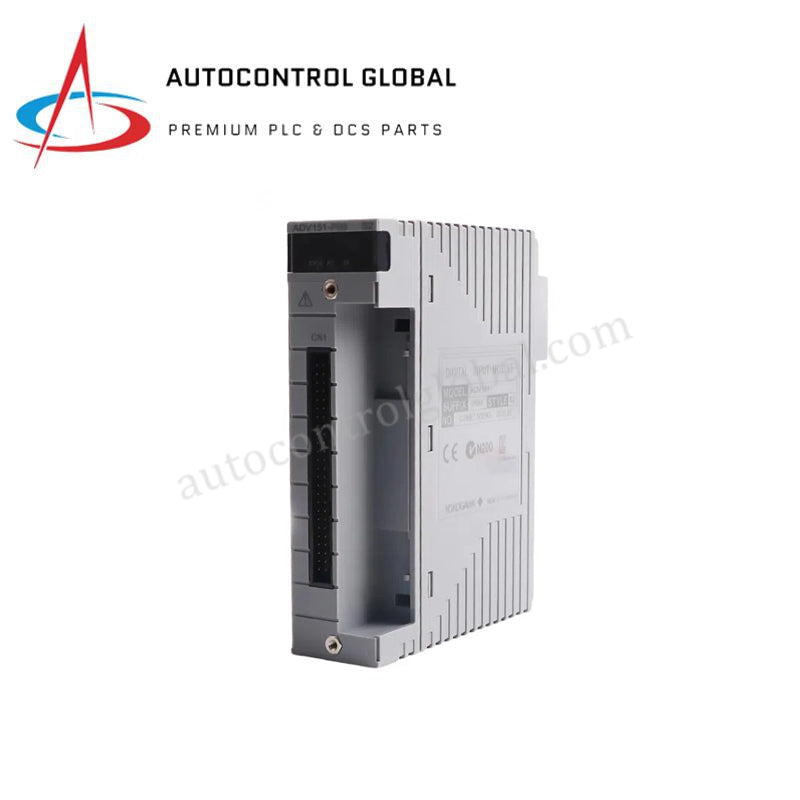

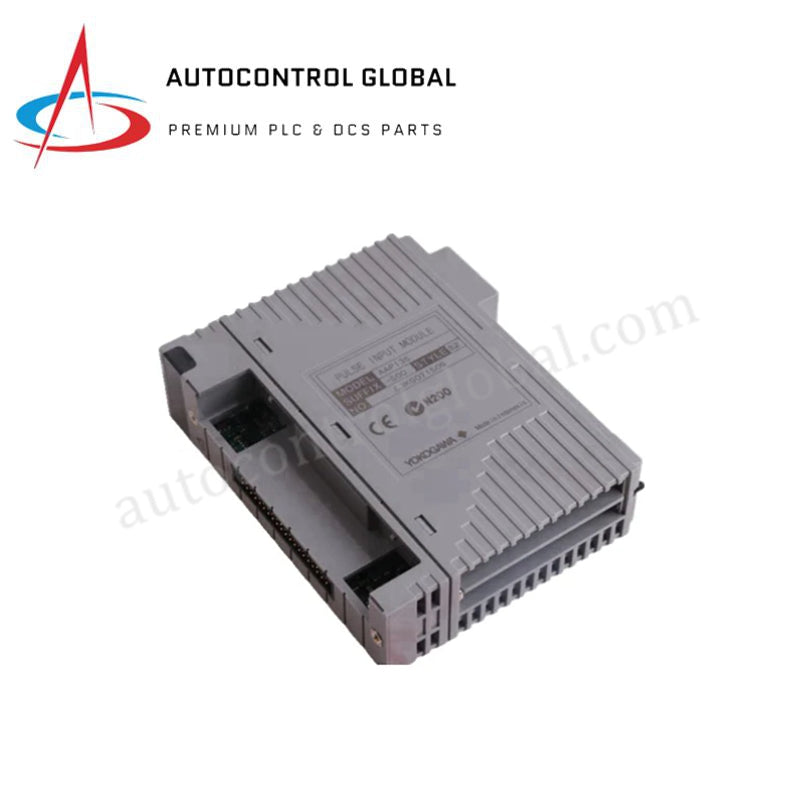

ماژول ورودی دیجیتال YOKOGAWA ADV151-P10 S2 برای CENTUM CS
Manufacturer: Yokogawa
-
Part Number: ADV151-P10 S2
Condition：New with Original Package
Product Type: ماژولهای ورودی دیجیتال
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ورودی دیجیتال YOKOGAWA ADV151-P10 S2
YOKOGAWA ADV151-P10 S2 که با عنوان ماژول ورودی دیجیتال ADV151 نیز در کاتالوگ ثبت شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای دریافت سیگنالهای گسسته در پلتفرمهای اتوماسیون CENTUM CS، CENTUM VP، CS 3000 و CS 1000 عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | ADV151-P10 S2 |
| برند | YOKOGAWA |
| مبدأ | ژاپن |
| وزن | 0.3 kg (9.0 oz) |
| ابعاد | 81 x 103 x 146 mm (1.0 x 5.0 x 5.0 in) |
| دمای کار | -20 تا +70 deg C |
| مصرف برق | 290 mA حداکثر (در 5 VDC)، 140 mA حداکثر (در 24 VDC) |
| تعداد کانالهای ورودی | 32 کانال |
| ولتاژ نامی ورودی | 24 VDC (sink/source) |
| ولتاژ روشن ورودی | 18 تا 26.4 VDC |
| ولتاژ خاموش ورودی | 5.0 VDC یا کمتر |
| جریان ورودی | 4.1 mA +/- 20 درصد برای هر کانال (6 mA +/- 20 درصد در ورودی 0 Ohm) |
| حداکثر ولتاژ مجاز | 30 VDC |
| تحمل عایقی | 2 kV AC بین سیگنال ورودی و منطق سیستم (1 دقیقه)، 500 V AC بین ترمینالهای مشترک |
| زمان پاسخ | ورودی وضعیت: 8 ms یا کمتر؛ ورودی شستی: 20 ms (پاسخ عمومی: <= 40 ms) |
| اتصال ترمینال | ترمینال پیچی فشاری یا کانکتور MIL |
| قابلیت تعویض در حالت روشن | پشتیبانی میشود |
ایزولاسیون کانالبهکانال و جبرانسازی اتصال سرد
کنتاکتهای گسسته میدان از طریق شبکههای ایزولاسیون گالوانیکی با چگالی بالا وارد ماژول میشوند؛ این شبکهها برای جداسازی منطق باس داخلی از گذراهای میدانی تا 2 kV AC طراحی شدهاند. موانع ایزولاسیون نوری، حلقههای زمین را سرکوب کرده و تداخل متقابل کانالها را از بین میبرند و در نتیجه یکپارچگی سیگنالهای فرکانسبالا حفظ میشود. اگرچه جبرانسازی اتصال سرد (CJC) مستقیماً برای مدارهای حسگری دمای آنالوگ به کار میرود، مسیر آمادهسازی سیگنال گسسته درون این ماژول از فیلتر نویز RC و آستانههای ولتاژ برای حذف پرش کنتاکت و تداخل الکترومغناطیسی در رکهای I/O با چگالی بالا استفاده میکند.
پرسشهای متداول
س: آیا خارج کردن ماژول از یک رک روشن، ارتباط باس را در ماژولهای I/O مجاور مختل میکند؟
پ: خیر. این کارت از تعویض در حالت روشن، تحت توان فعال بکپلین، پشتیبانی میکند و امکان جایگزینی آنلاین را بدون قطع توزیع توان یا ارتباطات باس در شیارهای مجاور فراهم میسازد.
س: برای اینکه ماژول حالت منطقی روشن را ثبت کند، چه شرایط ورودی لازم است؟
پ: کانال زمانی حالت روشن را تشخیص میدهد که ولتاژ ورودی میدان بین 18 و 26.4 VDC باشد یا مقاومت حلقه کنتاکت خشک به کمتر از 1 kOhm کاهش یابد.
راهنمای نصب در محل
ماژول را در یک شیار باز I/O روی بیسپلیت سیستم CENTUM نصب کنید و آن را محکم فشار دهید تا ضامنهای نگهدارنده، ماژول را در بکپلین ثابت کنند. تمام سیمکشی سیگنالهای گسسته 24 VDC را از طریق کابلهای زوج تابیده شیلددار عبور دهید و سیم تخلیه شیلد را به یک شینه اتصال زمین تکنقطهای وصل کنید. برای کاهش نویز خازنی، بین خطوط سیگنال و کابلهای برق جداسازی فیزیکی ایجاد کنید و اطمینان حاصل کنید که تمام اتصالات ترمینالهای پیچی فشاری محکم باقی بمانند تا از قطع متناوب تماس جلوگیری شود.
