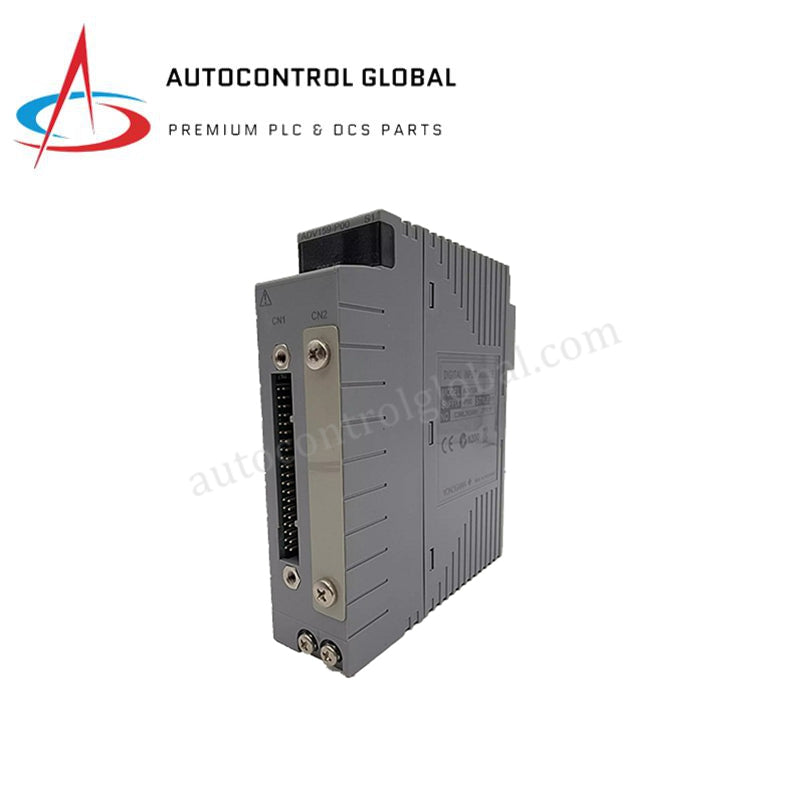

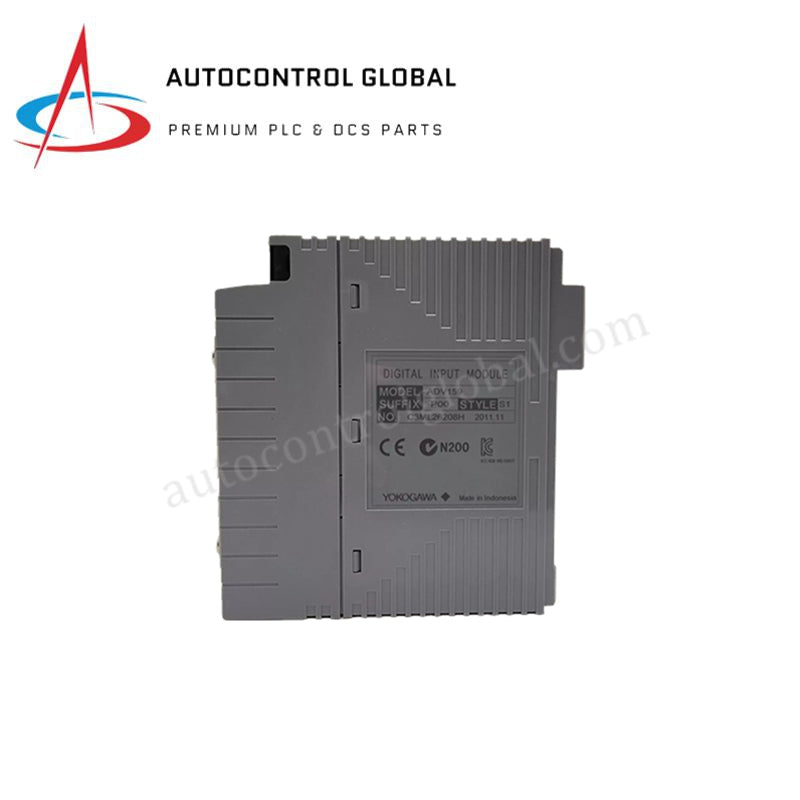

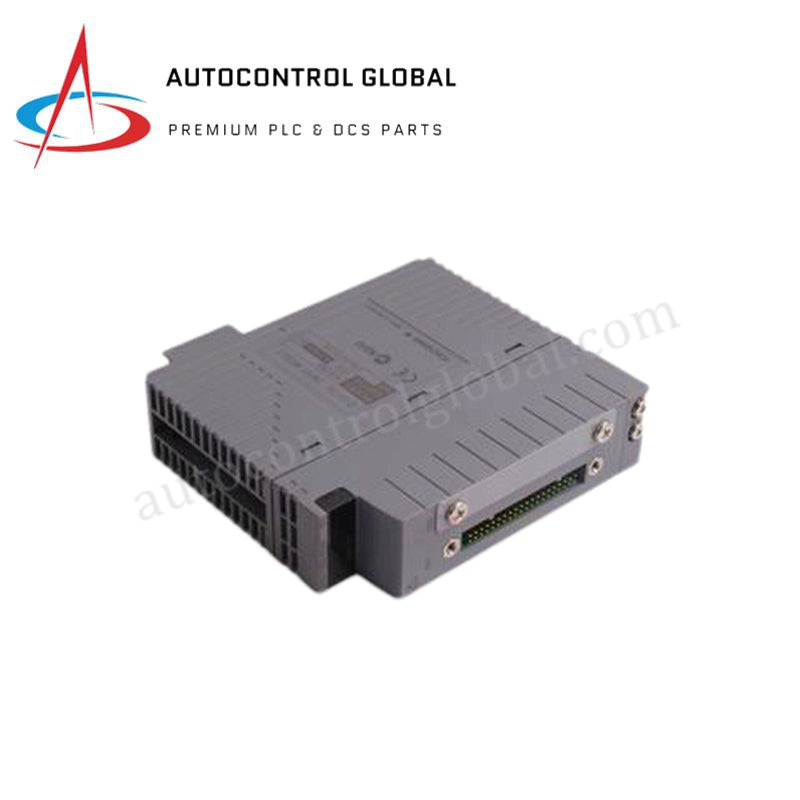

ماژول ورودی دیجیتال Yokogawa ADV159-P01 S1 برای CENTUM VP
Manufacturer: Yokogawa
-
Part Number: ADV159-P01 S1
Condition：New with Original Package
Product Type: ماژولهای ورودی دیجیتال
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژولهای ورودی دیجیتال Yokogawa ADV159-P01
Yokogawa ADV159-P01 S1 بهعنوان ماژول ورودی دیجیتال اصلی ADV159 برای دریافت سیگنالهای دیجیتال میدانی در پلتفرمهای Yokogawa CENTUM VP، CENTUM CS و ProSafe-RS استفاده میشود.
شرح پسوند و ماتریس مدل
| مدل پایه | پسوند / کد گزینه | شرح / مشخصات |
|---|---|---|
| ADV159 | -P01 | پیکربندی استاندارد ماژول ورودی دیجیتال |
| S1 | گزینه پوشش همدیس مطابق استاندارد ISA G3 برای حفاظت محیطی |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | ADV159-P01 S1 (مدل پایه: ADV159) |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | 0.4 کیلوگرم |
| ابعاد | فرمفاکتور استاندارد ماژول سابرک CENTUM VP یوکوگاوا |
| دمای کاری | -10 تا +55 درجه سانتیگراد |
| مصرف برق | اختصاص توان استاندارد بکپلین |
| کانالهای ورودی | 16 کانال (پیکربندی S1) |
| ولتاژ نامی ورودی | 24 تا 250 VDC |
| ولتاژ روشنشدن ورودی | 11 تا 250 VDC |
| ولتاژ خاموششدن ورودی | 0 تا 10 VDC |
| جریان معمول ورودی | 4.7 mA برای هر کانال در 120 VDC |
| ایزولاسیون سیگنال | ایزولاسیون نوری بین کانالها و بین کانال و سیستم |
| ولتاژ تحملی | 2 kV AC به مدت 1 دقیقه (سیگنال نسبت به سیستم)؛ 1.35 kV AC بین کانالها |
کنترل فرایند و معماری ایزولاسیون بین کانالها
معماریهای Yokogawa CENTUM VP و ProSafe-RS از مراحل جامع ایزولاسیون نوری برای جداسازی کانالهای ورودی دیجیتال پرتراکم از نویز میدانی و جهشهای ولتاژ استفاده میکنند. طرح ایزولاسیون مجزای هر کانال، حلقههای کنترل DC ورودی را در گستره پتانسیل وسیع 24 تا 250 VDC ایزوله میکند. این ایزولاسیون گالوانیکی از انتقال نویز مد مشترک به منطق پردازش مرکزی جلوگیری کرده و یکپارچگی سیگنال را در ابزار دقیق میدانی توزیعشده، بدون کوپلینگ بین کانالها، حفظ میکند.
سؤالات متداول
س: پسوند S1 چگونه مشخصات محیطی ماژول را تغییر میدهد؟
پ: پسوند S1 نشاندهنده انطباق با دستورالعملهای پوشش همدیس استاندارد ISA G3 است و حفاظت فیزیکی در برابر محیطهای گازی خورنده فراهم میکند.
س: آیا این ماژول میتواند در یک جفت اسلات سابرک I/O با افزونگی دوگانه کار کند؟
پ: بله، ماژول از پیکربندیهای سابرک با افزونگی دوگانه پشتیبانی میکند تا در صورت بروز اختلال سختافزاری در یکی از کارتها، پردازش پیوسته سیگنال حفظ شود.
راهنمای نصب میدانی
پیش از قرار دادن یا خارج کردن ماژول از اسلات صفحه پایه، اطمینان حاصل کنید که برق سابرک اصلی و منابع تغذیه حلقههای میدانی قطع شدهاند.
هنگام اتصال سیمکشی میدانی به پنلهای ترمینال، برای ورودیهای میدانی DC ولتاژبالا و کابلهای آنالوگ یا ارتباطی سطحپایین، سینیهای کابل جداگانه در نظر بگیرید تا تداخل متقابل به حداقل برسد. تمامی شیلدهای کابل را در یک شینه ارت اختصاصی و واحد سیستم درون تابلو زمین کنید.
بررسی کنید که مکانیزم قفل سابرک ماژول هنگام نصب کاملاً درگیر شود تا اتصال الکتریکی مطمئن در طول گذرگاه بکپلین سیستم حفظ شود.
