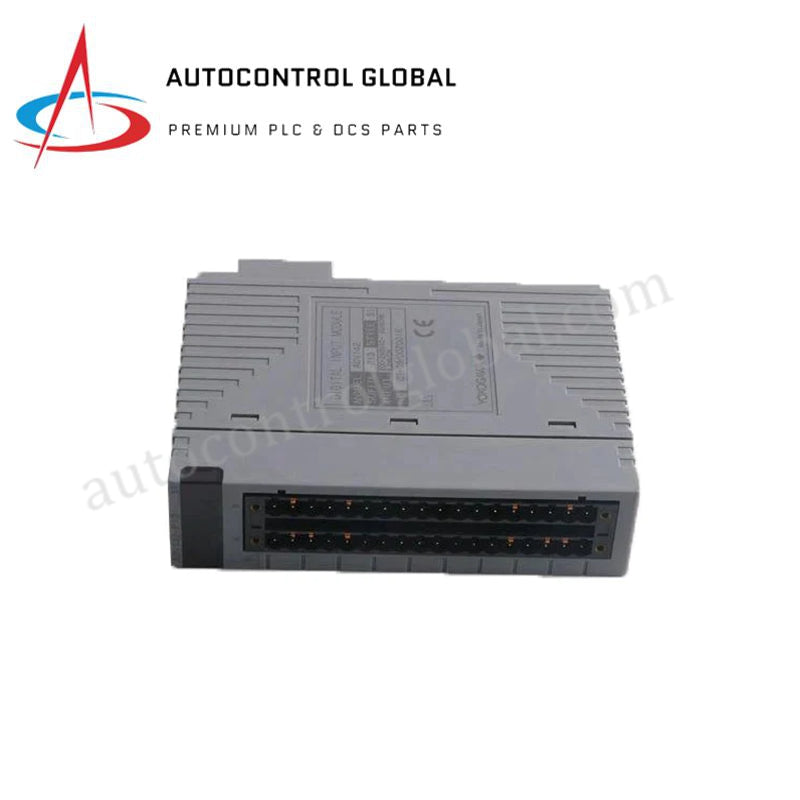

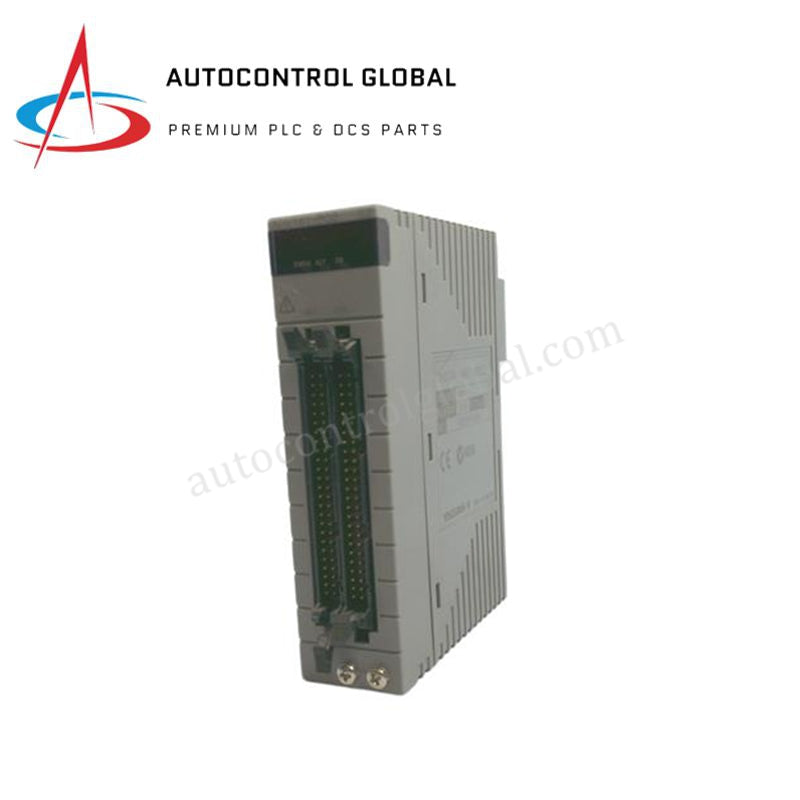

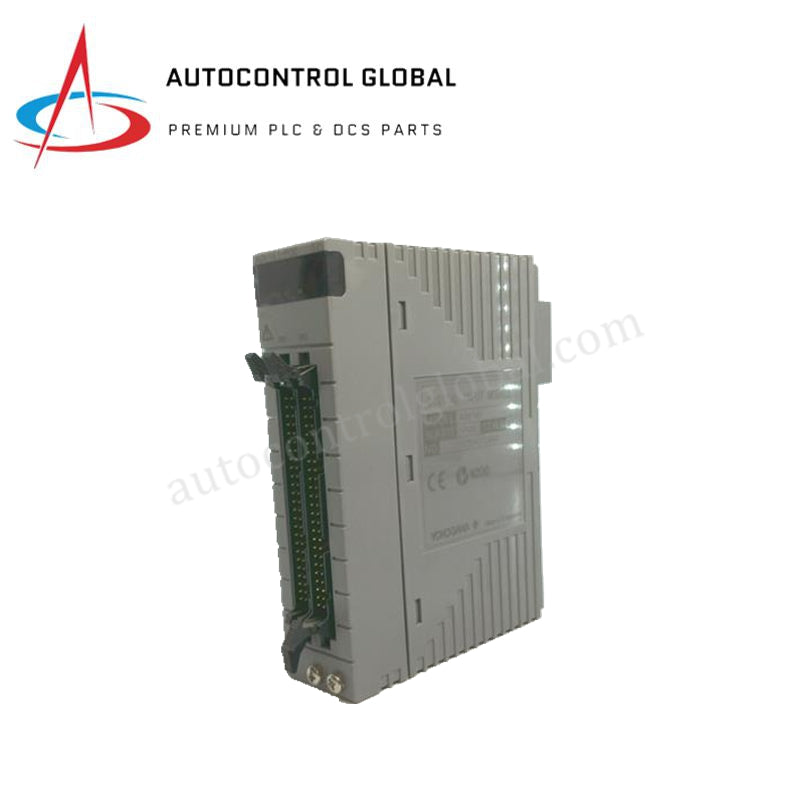

ماژولهای ورودی دیجیتال CENTUM VP مدل Yokogawa ADV161-P00 S2
Manufacturer: Yokogawa
-
Part Number: ADV161-P00 S2
Condition：New with Original Package
Product Type:
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژولهای ورودی دیجیتال Yokogawa ADV161-P00 S2
ماژول Yokogawa ADV161-P00 S2 (ADV161 ماژول ورودی دیجیتال) که برای دریافت سیگنالهای وضعیت 24 VDC با چگالی بالا در سیستمهای Yokogawa CENTUM VP و FIO پیکربندی شده است، پردازش مستقیم سیگنالهای فیزیکی حاصل از کلیدهای میدانی، رلهها و مدارهای شستی را فراهم میکند.
جزئیات پسوند و ماتریس مدل
| مدل پایه | کد پسوند / گزینه | شرح / مشخصات |
|---|---|---|
| ADV161 | -P | دارای قابلیت ورودی عرض پالس / ورودی شستی |
| 0 | نوع پایه | |
| 0 | سبک پایه | |
| S2 | نسخه سبک ارتقایافته برای عرضه قطعات بهروزشده |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | ADV161-P00 S2 (مدل پایه: ADV161) |
| برند | Yokogawa |
| مبدأ | آمریکا / ژاپن |
| وزن | 0.3 kg |
| ابعاد | 51 mm x 107 mm x 127 mm |
| دمای کاری | 0 تا 55 deg C |
| مصرف توان | 550 mA در 5 VDC |
| کانالهای ورودی | 64 کانال |
| ولتاژ نامی ورودی | 24 VDC (حداکثر مجاز: 30 VDC) |
| پیکربندی ورودی | Sink / Source |
| ولتاژ روشن ورودی | 20 تا 26.4 VDC |
| ولتاژ خاموش ورودی | <= 5.0 VDC |
| جریان ورودی | 2.5 mA +/- 20% برای هر کانال در 24 VDC |
| طرح ایزولاسیون | مشترک برای هر 16 کانال |
| ولتاژ تحمل | 2 kV AC به مدت 1 دقیقه (بین سیگنال و سیستم)؛ 500 V AC به مدت 1 دقیقه (بین ترمینالهای مشترک) |
| رابط کابل | کابل اختصاصی AKB337 یا کابل دارای کانکتور MIL |
کنترل فرایند و معماری ایزولاسیون بین کانالها
معماریهای کنترل توزیعشده Yokogawa CENTUM VP از آرایههای ایزولاسیون اپتوکوپلر با چگالی بالا برای جداسازی حلقههای ورودی میدانی 24 VDC از منطق حساس بردپشتی استفاده میکنند. 64 کانال ورودی در گروههای مجزای 16 کاناله سازماندهی شدهاند که هر گروه ریلهای مشترک مستقل دارد و تداخل ناشی از اختلاف پتانسیل زمین را در مسیرهای سیمکشی طولانی کاهش میدهد. مدارهای داخلی شکلدهی سیگنال، توپولوژیهای ورودی Sink یا Source را پشتیبانی میکنند و ایزولاسیون گالوانیکی تا 2 kV AC به مدت 1 دقیقه را بین خطوط سیگنال و باسهای داخلی سیستم فراهم میسازند.
پرسشهای متداول
س: چه بردهای ترمینال خارجی برای اتصال پایانههای میدانی 64 کاناله به ماژول متصل میشوند؟
پ: اتصالات میدانی از طریق کابلهای اختصاصی AKB337 یا مجموعههای کانکتور MIL به بردهای ترمینال خارجی مانند AED5D یا A1BD5D هدایت میشوند؛ برای خروجیگرفتن از هر 64 کانال، به دو برد ترمینال نیاز است.
س: مدار ورودی برای پایش شستی و وضعیت چه عملکردی از نظر پاسخ ارائه میدهد؟
پ: طبقه ورودی، ورودیهای وضعیت را با زمان پاسخ <= 8 ms پردازش میکند و لبههای پالس شستی را در حداکثر فرکانس 25 Hz، با حداقل پنجره تشخیص روشن 20 ms، مدیریت میکند.
س: آیا نصب سختافزار با افزونگی دوگانه روی بیسپلیت ورودی/خروجی پشتیبانی میشود؟
پ: بله، دو ماژول ADV161-P00 S2 میتوانند در شیارهای مجاور رک قرار گیرند تا در حالت کنترل با افزونگی دوگانه، پردازش پیوسته ورودی دیجیتال حفظ شود.
راهنمای نصب میدانی
پیش از نصب یا خارجکردن ماژول از رک، اطمینان حاصل کنید که برق بردپشتی سیستم و برق حلقه میدانی 24 VDC کاملاً قطع شدهاند.
هنگام مسیردهی دستهسیمهای میدانی 64 نقطهای، برای ورودیهای گسسته DC، مسیرهای سیمکشی جداگانهای دور از خطوط AC ولتاژبالا در نظر بگیرید تا از کوپلشدن نویز خازنی جلوگیری شود. شیلد کابلها را در یک شینه زمین اختصاصی واحد داخل کابینت DCS زمین کنید.
پیچهای قفلکننده کانکتور را روی مجموعهکابلهای AKB337 محکم کنید تا اتصال زمین کمامپدانس در سراسر اتصالات شیلد حفظ شود. ماژول را محکم داخل بیسپلیت قرار دهید تا ضامنهای نگهدارنده جانبی کاملاً در جای خود قفل شوند.
