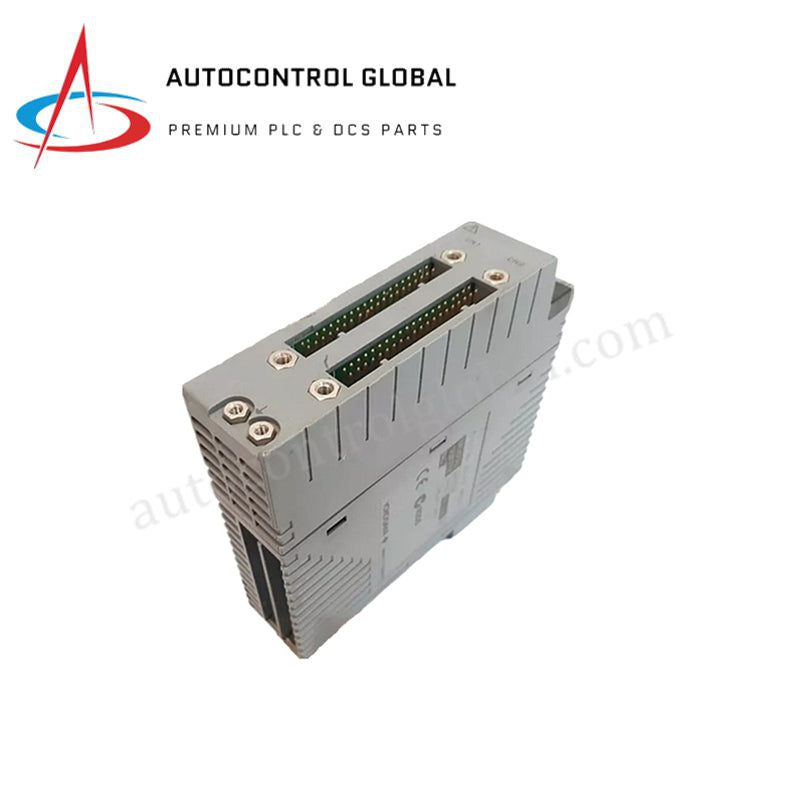

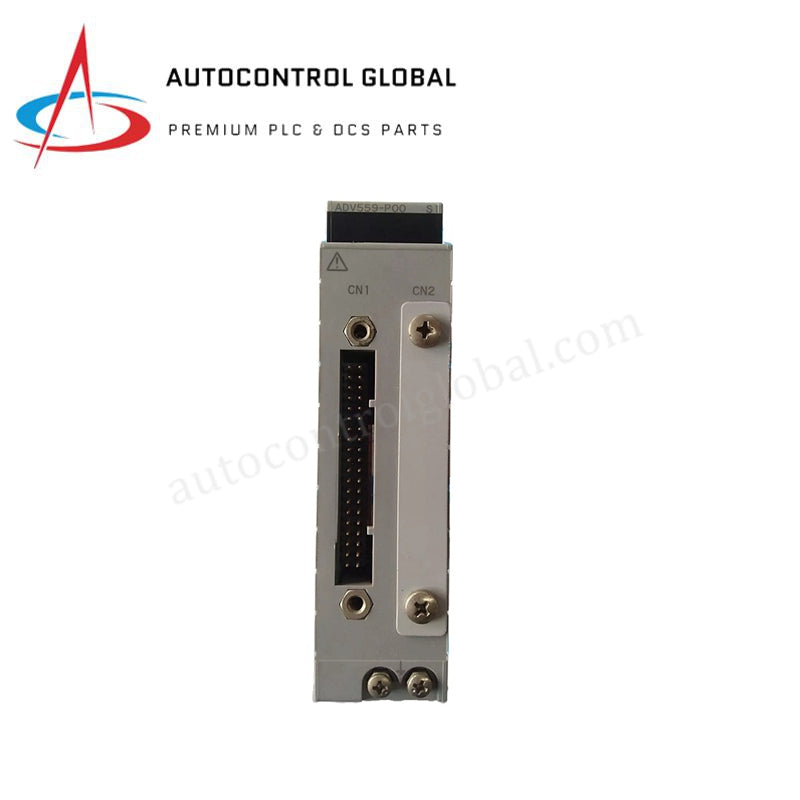

ماژول خروجی دیجیتال ۳۲ کاناله یوکوگاوا مدل ADV559-P01 سبک S1
Manufacturer: Yokogawa
-
Part Number: ADV559-P01
Condition：New with Original Package
Product Type: ماژول‌های خروجی دیجیتال
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول خروجی دیجیتال Yokogawa ADV559-P01 Style S1
Yokogawa ADV559-P01 Style S1 که با عنوان ماژول خروجی دیجیتال ADV559 نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای راه‌اندازی سلونوئیدهای گسسته، نشانگرهای پایلوت و رله‌های اینترلاک در معماری‌های ورودی/خروجی سازگار با CENTUM VP و ST4 عمل می‌کند. این ماژول که از گذرگاه داخلی بک‌پلین 5 VDC تغذیه می‌شود، 32 کانال ترانزیستوری سینک جریان با ایزولاسیون الکتریکی ارائه می‌دهد که برای هر نقطه تا 30 VDC و 100 mA نام‌گذاری شده‌اند. این ماژول با تولید پالس‌عرضی قابل پیکربندی (PWM) و خروجی متناسب با زمان از طریق کابل‌های رابط اختصاصی KS2 یا AKB331، از تنظیم پیشرفته فرایند پشتیبانی می‌کند.
جزئیات پسوند و ماتریس مدل
| کد / پسوند | عنوان | شرح فنی |
|---|---|---|
| ADV559 | مدل پایه | ماژول خروجی دیجیتال با چگالی بالا (32 کاناله، نوع سینک ترانزیستوری) |
| -P01 | گزینه محیطی | پوشش تطبیقی مطابق استاندارد ISA G3 برای حفاظت در برابر جوهای خورنده |
| STYLE S1 | سطح بازنگری | عنوان بازنگری طراحی سخت‌افزار برای چیدمان داخلی قطعات |
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | ADV559-P01 Style S1 |
| برند | Yokogawa |
| مبدأ | سنگاپور |
| وزن | 0.20 کیلوگرم تا 0.30 کیلوگرم |
| ابعاد | جای‌پای استاندارد ماژول ST4 / FIO |
| دمای کاری | -20 تا +70 درجه سانتی‌گراد |
| مصرف توان | 570 mA تا 700 mA در 5 VDC؛ 60 mA (منبع تغذیه خارجی) |
| تعداد خروجی | 32 خروجی ترانزیستوری ایزوله |
| نوع خروجی | کنتاکت ترانزیستوری، نوع سینک جریان |
| ولتاژ نامی خروجی | 24 VDC اسمی (20.4 تا 26.4 VDC؛ حداکثر 30 VDC) |
| حداکثر جریان بار | 100 mA برای هر کانال (بار مقاومتی یا القایی) |
| ولتاژ ایزولاسیون | 2 kV AC بین سیگنال و سیستم (1 دقیقه)؛ 500 VAC بین ترمینال‌های مشترک (1 دقیقه) |
| زمان پاسخ | <= 16 ms تأخیر کل (<= 3 ms خروجی وضعیت؛ <= 10 ms وضعیت/پالس ترکیبی) |
| محدوده عرض پالس | 8 ms تا 7,200 s (تفکیک‌پذیری 8 ms، تأخیر +/- 1 ms) |
ایزولاسیون کانال و یکپارچگی حلقه HART
Yokogawa ADV559-P01 Style S1 از ایزولاسیون مستحکم کانال‌به‌کانال و موانع پتانسیل فیلد-به-سیستم برخوردار است که برای جداسازی اختلالات فیلد از واحدهای پردازش مرکزی طراحی شده‌اند. این تجهیز با حفظ ایزولاسیون 500 VAC بین ترمینال‌های مشترک خروجی و ایزولاسیون 2 kV AC در برابر مدارهای منطقی داخلی، تغییرات پتانسیل زمین و گذراهای ضربه القایی ایجادشده هنگام سوئیچینگ رله را سرکوب می‌کند. در توپولوژی‌های DCS دارای حلقه‌های HART با جریان 4-20 mA و بانک‌های ورودی/خروجی دیجیتال با چگالی بالا، این جداسازی الکتریکی از انتشار نویز حالت مشترک جلوگیری می‌کند؛ همچنین پوشش تطبیقی ISA G3 از قطعات فعال در برابر محیط‌های خورنده حاوی دی‌اکسید گوگرد و سولفید هیدروژن محافظت می‌کند.
پرسش‌های متداول
س: آیا کانال‌های خروجی ADV559-P01 Style S1 برای کارکرد به برق خارجی نیاز دارند؟
پ: بله، گرچه بخش منطقی از بک‌پلین 5 VDC (تا 700 mA) تغذیه می‌شود، کانال‌های خروجی به‌صورت سینک جریان کار می‌کنند و برای راه‌اندازی بارهای فیلد به منبع تغذیه DC خارجی فیلد (معمولاً 24 VDC) نیاز دارند.
س: حداکثر زمان‌بندی عرض پالس قابل تنظیم در کانال‌های خروجی مستقل چقدر است؟
پ: هر کانال ترانزیستوری ایزوله را می‌توان به‌طور مستقل برای زمان خروجی عرض پالس از 8 ms تا 7,200 ثانیه، با تفکیک‌پذیری زمانی 8 ms، برنامه‌ریزی کرد.
س: پوشش تطبیقی ISA G3 چه تأثیری بر نصب در تأسیسات فرایندی دارد؟
پ: عنوان G3 تأیید می‌کند که مجموعه‌های مدار در برابر خوردگی جوی ناشی از آلاینده‌های معلق مانند سولفید هیدروژن و کلر مقاوم هستند؛ بنابراین تجهیز برای محفظه‌های الکتریکی کارخانه‌های شیمیایی بدون تهویه مطبوع مناسب است.
راهنمای نصب در محل
ADV559-P01 Style S1 را در شیار اختصاصی رک پایه یا واحد گره قرار دهید و اطمینان حاصل کنید که کانکتور بک‌پلین به‌صورت هم‌سطح در راهنمای گذرگاه ریل DIN قفل شده است. کابل‌کشی خارجی فیلد را با استفاده از کابل رابط اختصاصی Yokogawa KS2 یا مجموعه کانکتور AKB331 محکم کنید و سخت‌افزار نگهدارنده را به‌اندازه کافی سفت کنید تا از ایجاد اتصالات متناوب در اثر لرزش جلوگیری شود. هادی‌های خروجی فیلد را در کانال‌های اختصاصی و شیلددار، جدا از سیم‌های موتور AC با ولتاژ بالا و خروجی‌های درایو فرکانس متغیر، عبور دهید. شیلد کابل‌ها را در یک نقطه اتصال به شینه زمین داخل تابلو زمین کنید و اطمینان حاصل کنید که پیوستگی شیلد در جعبه‌های اتصال فیلد قطع نشود. اتصالات پیچی فیلد را طوری محکم کنید که در تمام بلوک‌های سیم‌کشی حداقل 5 رزوه کامل درگیر باشد.
