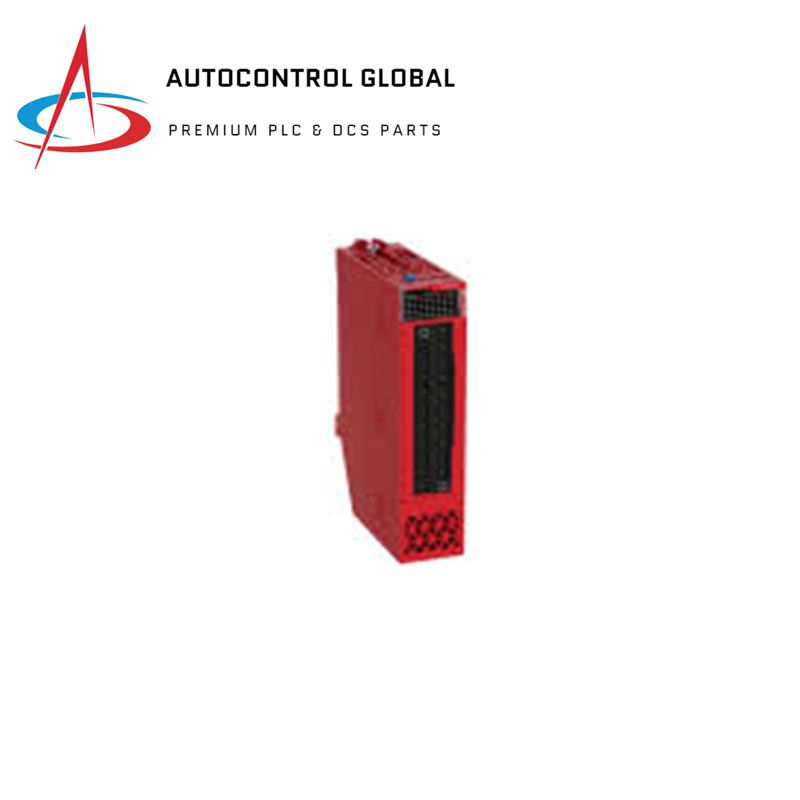

140SAI94000S | Schneider Electric | Module d'entrée de sécurité analogique

Description

Le Schneider 140SAI94000S est un module d'entrée de sécurité analogique de la série Modicon Quantum. Il dispose de 8 mots d'entrée avec une résolution de 16 bits, conçu pour des applications industrielles de haute précision.

Caractéristiques

• 8 mots d'entrée : Fournit 8 mots d'entrée pour une acquisition de données détaillée.
• Haute résolution : Résolution de 16 bits pour des mesures précises.
• Conception robuste : Conçu pour résister aux environnements industriels.
• Indicateurs LED : Équipé de LED pour la surveillance de l'état et le diagnostic.

Spécifications techniques

• Gamme de produit : Plateforme d'automatisation Modicon Quantum
• Type de produit ou composant : Module d'entrée de sécurité analogique
• Type de filtre : Passe-bas à un pôle - 3 dB à 15 Hz
• Nombre d'entrées analogiques : 8
• Exigence d'adressage : 13 mots d'entrée
• Résolution d'entrée analogique : 16 bits
• Plage de mesure linéaire : 0…25 mA
• Entrée maximale absolue : 35 mA
• Impédance d'entrée : 287 Ohm
• Erreur d'exactitude absolue : +/- 0,3 % +/- 0,35 % de l'échelle complète maximale
• Erreur de linéarité : +/- 2 µA max 32…140 °F (0…60 °C)
• Rejet en mode commun : - 65 dB 60 Hz, - 70 dB 50 Hz
• Isolation entre canaux et bus : 1500 V AC 60 s
• Isolation entre canaux : 500 V AC 60 s
• Temps de mise à jour : 15 ms
• Type de défaut : Dépassement d'échelle
• Marquage : CE
• Signalisation locale : 1 LED (verte) pour la communication bus est présente (Active), 1 LED (rouge) pour défaut externe détecté (F), 8 LED (vertes) pour défaillance système, diagnostic de défaut interne de canal, 8 LED (rouges)
• Exigence de courant bus : 400 mA
• Dissipation de puissance : 3,5 W
• Environnement :
  • Certifications produit : UL, C-tick, CSA HazLoc, TÜV Rheinland (SIL2), CSA
  • Résistance aux décharges électrostatiques : 4 kV contact conforme à IEC 801-2, 8 kV sur air conforme à IEC 801-2
  • Résistance aux champs électromagnétiques : 10 V/m 80…2000 MHz conforme à IEC 801-3
  • Température ambiante de fonctionnement : 0…60 °C
  • Température ambiante de stockage : -40…85 °C
  • Humidité relative : 95 % sans condensation
  • Altitude de fonctionnement : <= 5000 m

Unités d'emballage

• Type d'unité de paquet 1 : PCE
• Nombre d'unités dans le paquet 1 : 1
• Hauteur du paquet 1 : 4,7 cm
• Largeur du paquet 1 : 16,2 cm
• Longueur du paquet 1 : 31,5 cm
• Poids du paquet 1 : 500,0 g
