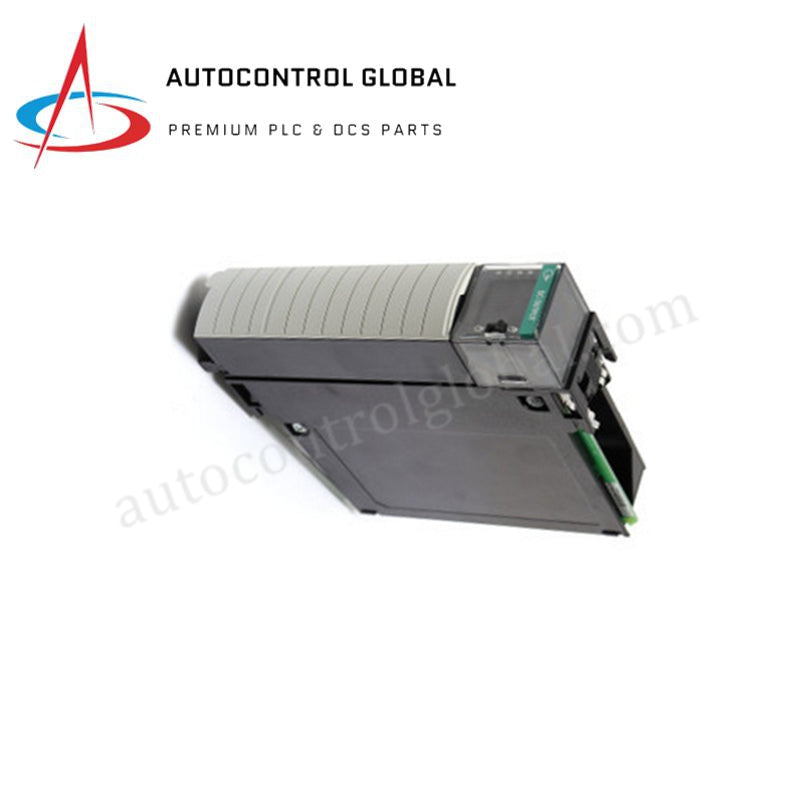

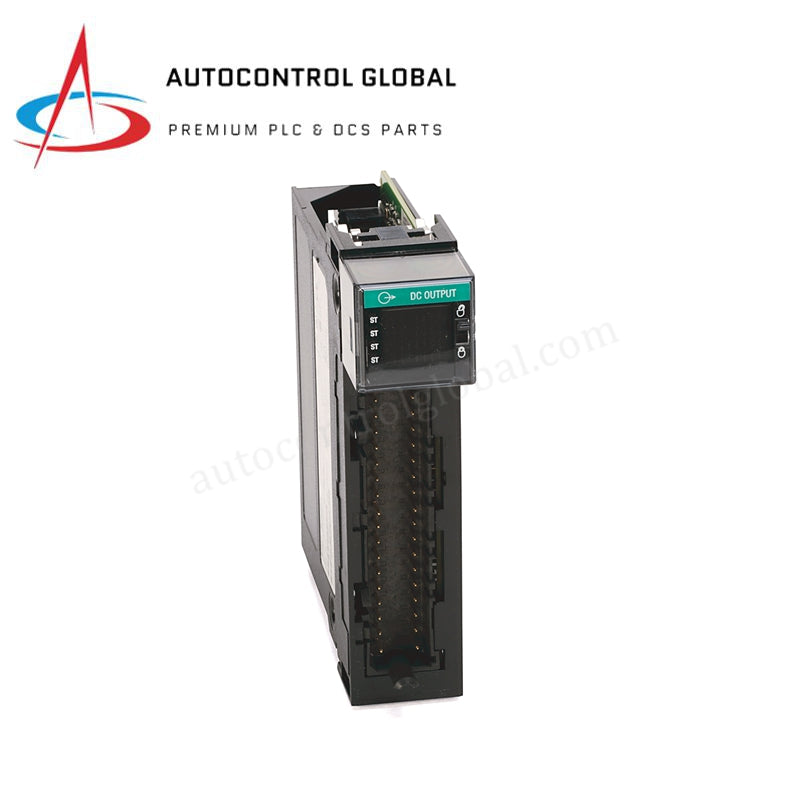

1756-OB32 | Allen-Bradley | Entrée/Sortie à 32 canaux en alimentation 24VCC
Manufacturer: Allen Bradley
-
Part Number: 1756-0B32
Condition：New with Original Package
Product Type: Entrée/Sortie d'alimentation à 32 canaux
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Module de sortie continue 32 points Allen-Bradley 1756-OB32 Série A pour ControlLogix
Présentation du produit
Le 1756-OB32 d'Allen-Bradley est un module de sortie numérique à haute densité conçu pour la plateforme ControlLogix®, offrant 32 sorties sources dans un format à emplacement unique. Ce module est conçu pour faire l'interface entre la logique du PLC et un grand nombre d'appareils de terrain tels que relais d'interposition, électroaimants, lampes témoins et petits actionneurs.
En proposant 32 points par module, le 1756-OB32 réduit considérablement l'espace nécessaire dans la baie ainsi que le coût global du système pour les applications à grand nombre d'entrées/sorties. Il fonctionne sous une tension nominale de 12/24 V CC et intègre une protection électronique. Le module prend en charge plusieurs formats de communication, y compris les connexions directes et les chemins optimisés pour baie, assurant une intégration fluide dans des architectures ControlLogix localisées ou distribuées.
Caractéristiques techniques
Paramètres matériels détaillés et performances du 1756-OB32 :
| Paramètre | Détails de la spécification |
| Numéro de modèle | 1756-OB32 |
| Fabricant | Allen-Bradley / Rockwell Automation |
| Type de produit | Module de sortie numérique continue à haute densité |
| Nombre de sorties | 32 canaux (sources) |
| Plage de tension de fonctionnement | 10 V CC à 31,2 V CC |
| Courant par point | 0,5 A à 50 °C ; 0,35 A à 60 °C (dérating linéaire) |
| Courant par module | 16 A à 50 °C ; 10 A à 60 °C |
| Courant sur le bus arrière (5,1 V) | 300 mA |
| Courant sur le bus arrière (24 V) | 2,0 mA |
| Temps de retard de sortie (OFF vers ON) | 60 µs nominal / 1 ms maximum |
| Temps de retard de sortie (ON vers OFF) | 200 µs nominal / 1 ms maximum |
| Puissance dissipée (max) | 4,8 watts à 60 °C |
| Tension d'isolement | 50 V continu (groupe vers bus arrière) |
| RTB compatible | 1756-TBCH, 1756-TBS6H (36 broches) |
| Température de fonctionnement | 0 °C à +60 °C (32 °F à 140 °F) |
