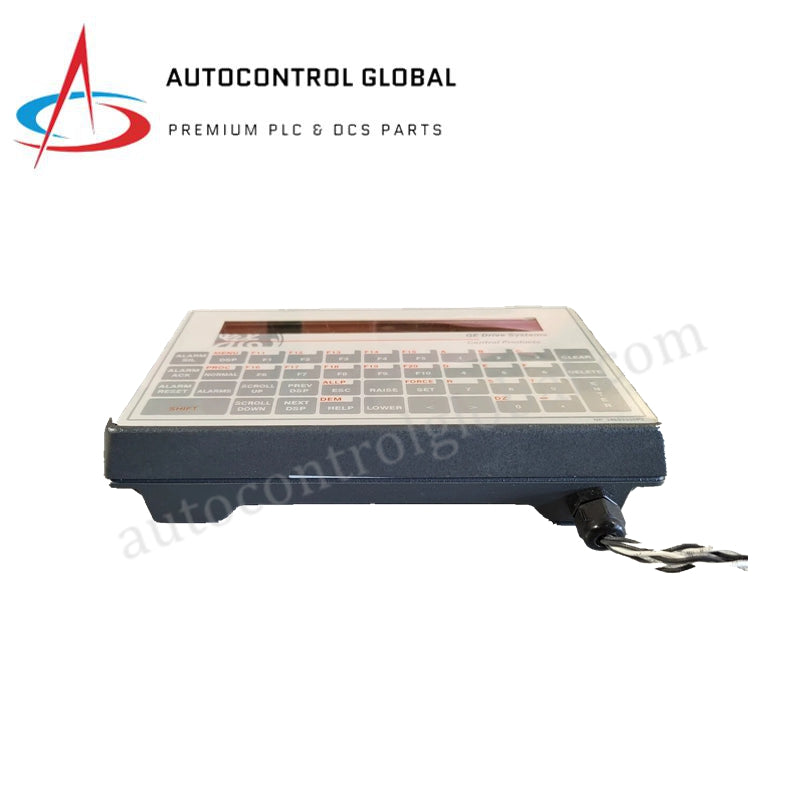

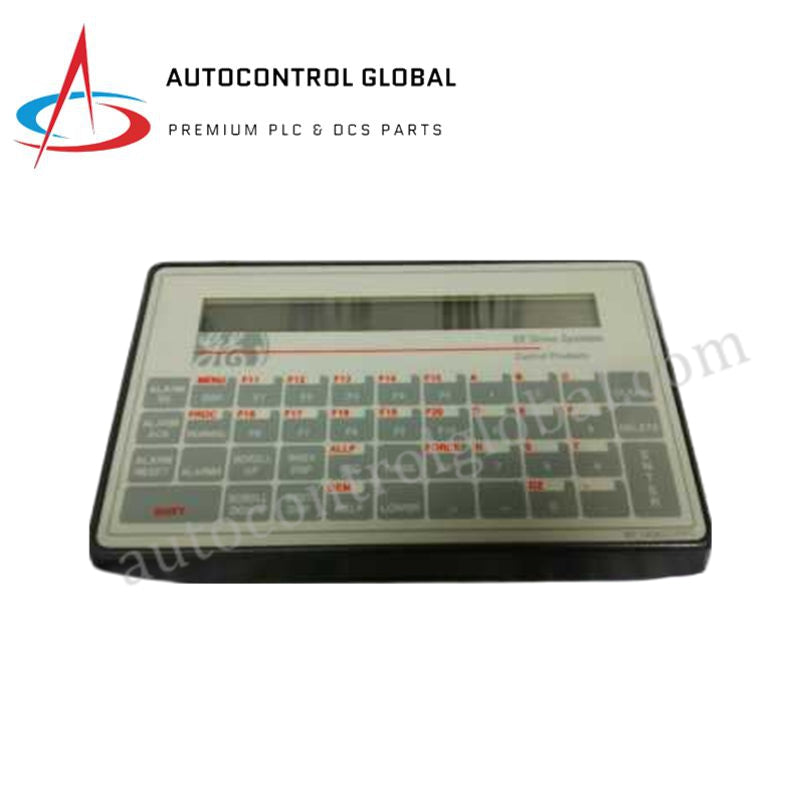

Mini-terminal d’affichage de commande GE Mark V 323A2374P3

Mini-terminal d’affichage GE 323A2374P3 Mark V

Le GE 323A2374P3, également référencé sous le nom de mini-terminal d’affichage 323A2374P3, constitue un composant matériel dédié à l’interface opérateur locale et à la saisie de commandes de diagnostic au sein des plateformes de contrôle de turbines GE Mark V Speedtronic. Le terminal monté sur panneau affiche les paramètres de fonctionnement en temps réel sur un écran LCD monochrome de 2 lignes et 40 caractères, tout en traitant les saisies manuelles au clavier grâce à un clavier à membrane intégré. Il se connecte directement à l’architecture de contrôle Mark V par l’intermédiaire d’un connecteur latéral, transmettant les commandes discrètes de l’opérateur et les entrées de navigation au matériel de traitement central sans exécuter de logique de contrôle indépendante.

Caractéristiques matérielles

Compatibilité du flash du micrologiciel et intégration au fond de panier

Le GE 323A2374P3 communique au sein de l’architecture interne en rack Mark V par des échanges de données série déterministes, en maintenant une vitesse de communication sur le bus du fond de panier suffisante pour garantir une mise à jour instantanée des paramètres de fonctionnement affichés. La compatibilité du flash du micrologiciel entre le mini-terminal et le processeur central hôte Mark V évite les écarts de synchronisation et les latences de transmission des commandes lors des réglages manuels des points de consigne. Le connecteur physique latéral découple le trafic des signaux du bruit externe de l’armoire grâce à un filtrage interne au niveau de la carte, préservant l’intégrité constante de la liaison de données dans des conditions de bruit industriel intense.

Foire aux questions

Q : Les ingénieurs peuvent-ils remplacer le mini-terminal alors que le système de contrôle Mark V principal reste en ligne ?

R : Les techniciens doivent vérifier l’état de l’alimentation du fond de panier du système avant de débrancher ou de rebrancher le connecteur d’interface latéral. Le remplacement à chaud de l’unité d’affichage alors que l’alimentation est appliquée au bus d’interface local peut provoquer des transitoires électriques ou des défauts de communication sur le bus d’interface opérateur.

Q : Comment le clavier à membrane exécute-t-il les fonctions de contrôle secondaires lors de la mise en service ?

R : Le clavier utilise une couche dédiée activée par la touche Shift, combinée aux touches de fonction F1 à F20. Le maintien ou l’activation de la touche Shift modifie les codes transmis, permettant la saisie de commandes multicouches telles que les réglages d’augmentation, de diminution, de hausse ou de baisse sans augmenter la surface physique requise sur le panneau.

Directives d’installation sur site

Positionnez le GE 323A2374P3 dans la découpe prévue sur la porte de l’armoire de contrôle de la turbine ou sur la face du panneau. Fixez le châssis à l’aide du matériel de fixation à vis intégré, en maintenant un couple uniforme sur tous les points de montage afin d’établir un contact physique solide avec le périmètre de la découpe du panneau.

Branchez le câble d’interface système dédié au connecteur latéral à ruban ou à broches avant d’appliquer l’alimentation du bus de contrôle. Acheminez les lignes de signaux à distance des câbles d’alimentation CA haute tension et des lignes d’allumage de la turbine afin d’éviter le couplage de bruit inductif. Assurez-vous que le châssis de l’armoire conserve une connexion à faible impédance au réseau de mise à la terre de la station centrale, car le terminal s’appuie sur la structure du panneau pour dissiper les tensions statiques.
