Module 8 canaux ABB 3BSE020514R1 | Sortie analogique AO801

Présentation du produit

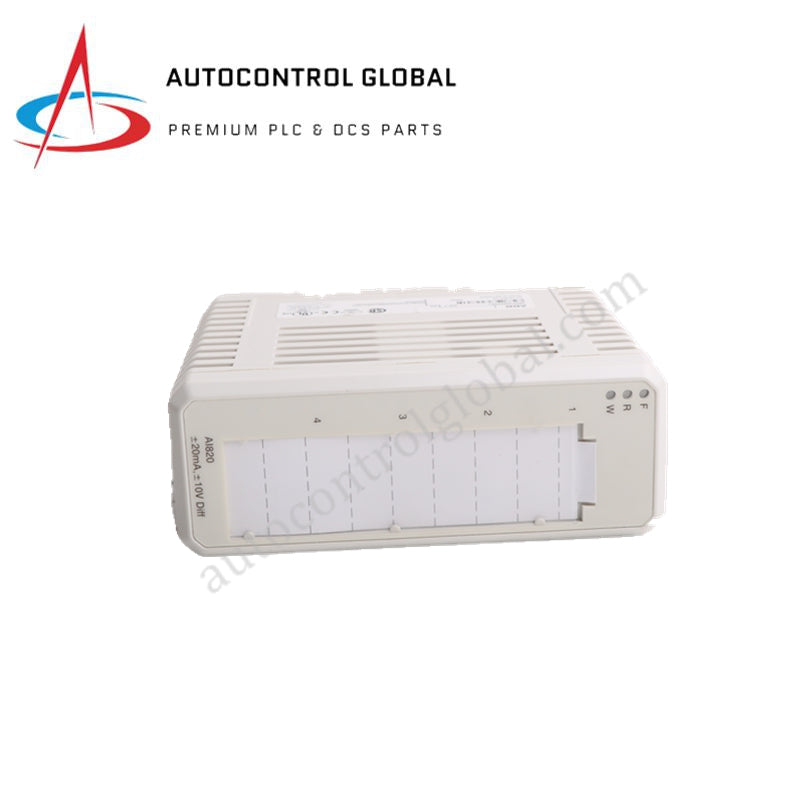

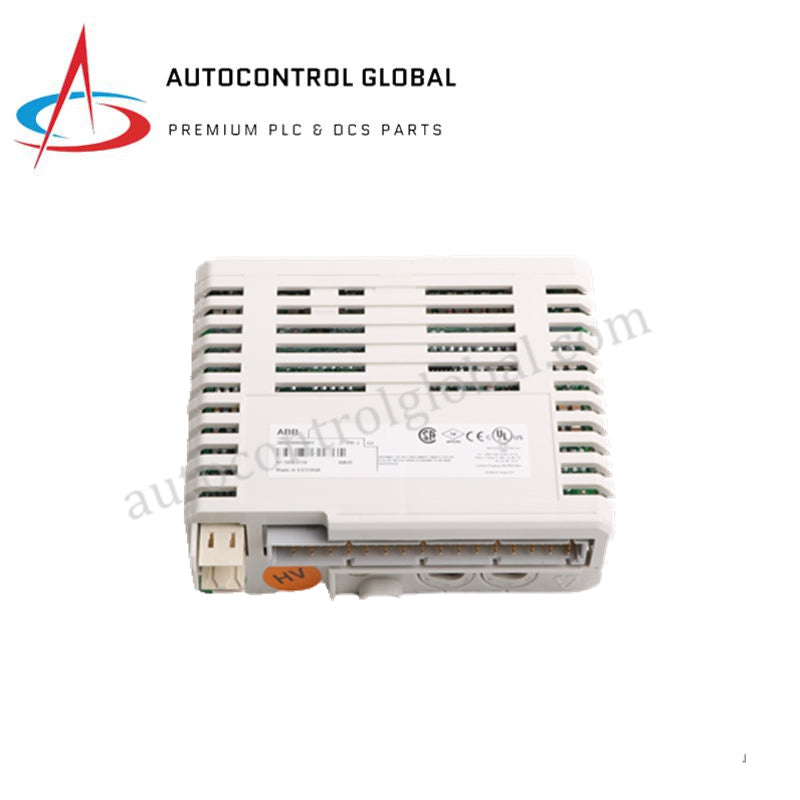

L'ABB AI820 (Numéro de pièce : 3BSE008544R1) fonctionne comme un module d'entrée analogique à 8 canaux au sein de la plateforme décentralisée S800 I/O. Cette unité de traitement acquiert des données précises de tension et de courant analogiques provenant de capteurs terrain, transmetteurs de procédé et convertisseurs de signal. Fonctionnant parfaitement avec les contrôleurs AC 800M et l'architecture d'automatisation System 800xA, le module traduit les valeurs physiques terrain en variables numériques. Nous fournissons ce produit comme un article 100 % neuf, original et d'usine ABB Suisse, garantissant des boucles de mesure précises et une synchronisation immédiate avec les réseaux de processus industriels.

Spécifications techniques

Avantages techniques

• Traitement du signal bipolaire de tension et de courant : Contrairement aux modules unipolaires standard, l'AI820 accepte à la fois des entrées de tension et de courant dans des plages positives et négatives (comme -10 à +10 V et -20 à +20 mA). Cette configuration matérielle polyvalente permet une connexion directe aux capteurs bipolaires spécialisés et aux anciens transmetteurs sans nécessiter de conditionneurs de signal externes.

• Des taux de balayage rapides des canaux optimisent les boucles de surveillance : Un taux de conversion rapide de 1 ms par canal garantit que le module met à jour les valeurs de processus quasi instantanément. Cet échantillonnage à haute vitesse améliore les temps de réponse dans les boucles de contrôle proportionnel-intégral-dérivé (PID) à action rapide sur les pipelines liquides et les réseaux de flux de gaz.

• L'isolation de masse par groupe supprime le bruit en mode commun : L'isolation électrique par groupe avec une tension d'isolation nominale (RIV) de 50 V sépare complètement le câblage externe côté terrain du bus numérique interne du module. Cette barrière de tension bloque le bruit en mode commun, les boucles de masse et les pics transitoires qui pourraient corrompre la mémoire du contrôleur central.

• Conformité ATEX Zone 2 pour l'intégration au niveau terrain : Les certifications officielles ATEX Zone 2 et IECEx permettent une installation directe dans des environnements de production volatils. Les ingénieurs de contrôle peuvent installer le rack E/S plus près des dispositifs de terrain à l'intérieur de boîtes de jonction localisées, réduisant ainsi les coûteuses longueurs de câbles blindés.

FAQs

• Ce module AI820 spécifique est-il un produit 100 % neuf ?

  Oui. Nous vendons cet article exclusivement en tant que composant authentique 100 % neuf. Il arrive dans son emballage d'usine d'origine ABB avec tous les numéros de série et garanties d'usine intacts.

• Puis-je câbler à la fois un transmetteur 4-20mA et un capteur 0-10V dans le même module ?

  Oui. Le AI820 accepte plusieurs plages de tension et de courant. Cependant, comme le module utilise une isolation par groupe plutôt qu'une isolation canal par canal, vous devez vous assurer que toutes les boucles connectées partagent un potentiel de référence compatible pour éviter les interférences entre canaux.

• Que se passe-t-il si un transmetteur de terrain tombe en panne et injecte un courant excessif dans une entrée ?

  Les canaux d'entrée disposent d'une protection électrique robuste qui supporte des courants de surcharge continus jusqu'à 30 mA. Ce profil de protection isole les surtensions de courant et empêche les dommages thermiques de se propager dans l'électronique interne du module.

• Quel accessoire est nécessaire pour monter ce module sur un rail de panneau de contrôle ?

  Le AI820 nécessite une unité de terminaison de module ABB S800 correspondante (MTU), telle qu'une base d'unité terminale compacte ou étendue. La MTU fixe le module sur le rail DIN standard et fournit les bornes à vis ou à ressort physiques pour les 8 lignes de circuit de terrain.
