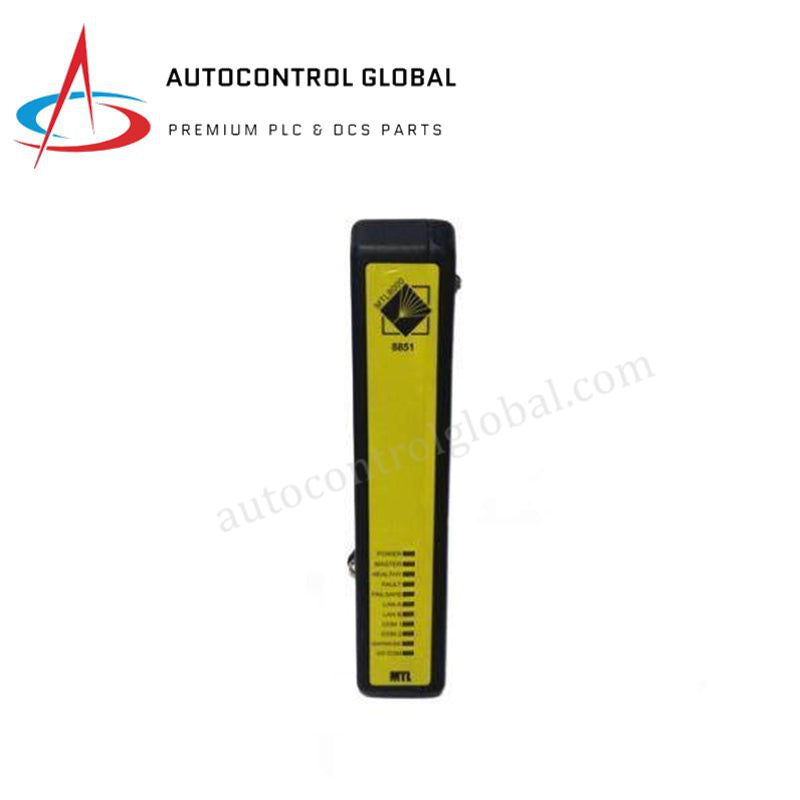

Contrôleurs logiques de sécurité SafetyNet GE PAC8000 8851-LC-MT

Contrôleurs SafetyNet PAC8000 GE 8851-LC-MT

Le GE 8851-LC-MT, également référencé sous la désignation 8851-MTXX comme contrôleur de logique de sécurité SafetyNet, fonctionne comme un composant matériel dédié à l’exécution de logiques critiques pour la sécurité et à la surveillance automatisée des défaillances dans les architectures GE PAC8000 SafetyNet. Équipé d’un processeur RISC 32 bits, l’appareil évalue les signaux de terrain et exécute des programmes logiques conformes à la norme IEC 61131-3 dans un temps de cycle de scrutation inférieur ou égal à 25 ms. Les deux ports Ethernet redondants intégrés gèrent l’échange déterministe de données de terrain via les protocoles EtherNet/IP et Modbus TCP, assurant une commutation matérielle tolérante aux défaillances de 1:1 afin de maintenir l’exécution continue de l’état de sécurité SIL2.

Caractéristiques matérielles

Compatibilité du firmware flash et intégration au fond de panier

Le GE 8851-LC-MT maintient la vitesse de communication du bus de fond de panier entre les racks d’extension PAC8000, permettant des transferts de données fluides entre le contrôleur et les modules d’E/S de sécurité connectés. L’interface de bus interne coordonne le trafic réseau déterministe et évite les latences de communication pendant les routines de scrutation d’E/S haute densité. La validation stricte de la compatibilité du firmware flash garantit une exécution cohérente des instructions entre les modules processeurs principal et de secours. Ce modèle d’exécution synchronisée garantit des transitions de basculement 1:1 sans à-coups, sans interrompre l’exécution de la logique de la boucle de sécurité ni altérer les états de mémoire.

Foire aux questions

Q : Comment le mécanisme de redondance 1:1 effectue-t-il la commutation sans interrompre les opérations de l’installation ?

R : Le contrôleur principal synchronise en continu les états de mémoire et les tables de données d’E/S avec l’unité de secours via des liaisons de bus internes dédiées. En cas de défaillance matérielle, l’unité de secours prend en charge l’exécution de la logique principale au cours d’une seule fenêtre de scrutation, garantissant la mise à jour ininterrompue des états des canaux de sortie.

Q : Quels paramètres d’alimentation sont nécessaires pour assurer un fonctionnement stable dans des conditions environnementales fortement contraignantes ?

R : Le module accepte une tension d’entrée nominale de 24 VDC dans une plage de fonctionnement de 18 VDC à 30 VDC (ou 125 VDC selon la configuration de la plaque de base du système), avec une consommation d’environ 10 W. Les lignes d’alimentation du système doivent intégrer une protection contre les transitoires afin de protéger les régulateurs internes du microprocesseur contre les chutes de tension.

Directives d’installation sur site

Montez le châssis GE 8851-LC-MT dans le support de plaque de base de l’armoire PAC8000 prévu à cet effet. Fixez toutes les attaches de verrouillage mécaniques afin de relier directement le cadre en aluminium à la terre et à la plaque arrière du panneau, créant ainsi un chemin à faible impédance pour les décharges électrostatiques.

Acheminez les conducteurs d’alimentation 24 VDC entrants et les deux câbles Ethernet dans des chemins de câblage séparés afin d’éviter le couplage du bruit inductif. Veillez à ce que tous les câbles réseau blindés soient raccordés à des prises RJ45 métalliques mises à la terre ou à des transcepteurs optiques. Maintenez une configuration de mise à la terre en point unique pour les blindages des câbles de terrain afin d’empêcher les courants de boucle de terre d’interférer avec les communications série et Ethernet haut débit.
