96814809 Châssis PLC à 16 emplacements | Allen-Bradley 1771-A4B/B
Manufacturer: Allen Bradley
-
Part Number: 1771-A4B(RACK)
Condition：New with Original Package
Product Type: 96814809 Châssis PLC à 16 emplacements
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Description du produit

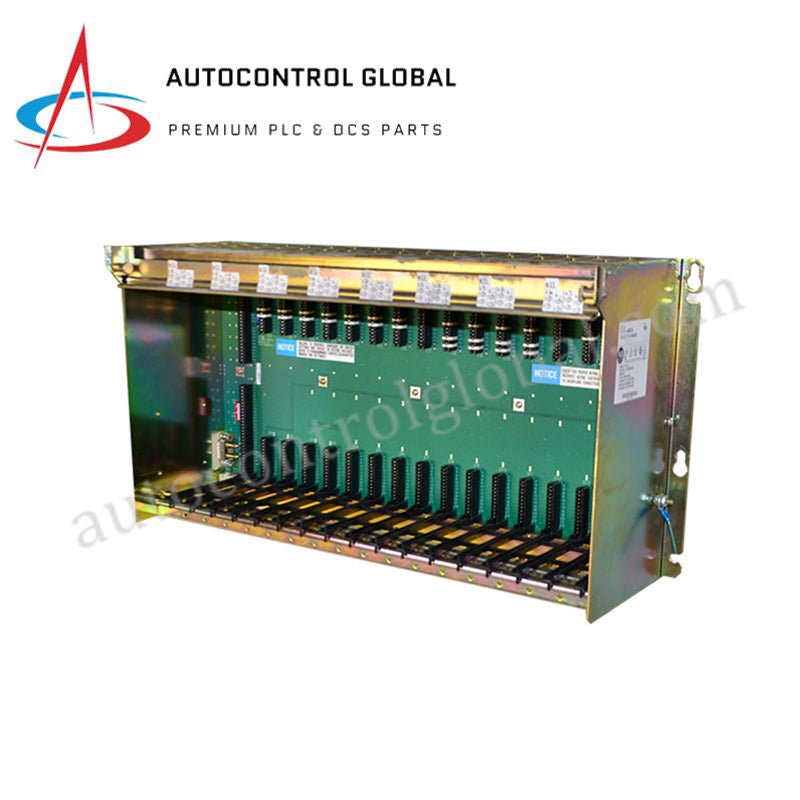

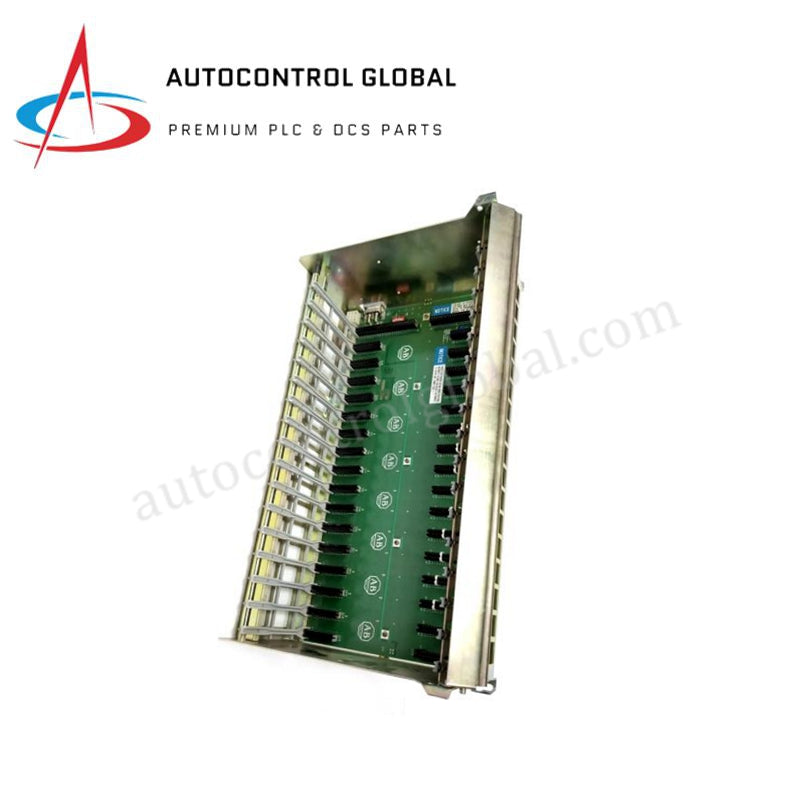

Le Allen-Bradley 1771-A4B/B (96814809) est un châssis universel à 16 emplacements pour entrées/sorties destiné à la plateforme PLC-5 1771. Il fournit la structure mécanique, le fond de panier parallèle intégré et le chemin de distribution d’alimentation nécessaires pour les modules numériques, analogiques, de communication et spécialisés 1771 à haute densité.
En tant que plus grand châssis de la famille 1771, il est conçu pour les systèmes de commande centralisés PLC-5 et les grandes installations d’entrées/sorties. La révision Série B améliore la robustesse électrique et la compatibilité des modules par rapport aux versions antérieures Série A.
Le châssis lui-même ne génère pas d’alimentation continue ; il nécessite une alimentation externe de la série 1771-P. La capacité couramment mentionnée de 24 A à 5,25 VCC correspond à la capacité de courant du fond de panier lorsqu’il est associé à une alimentation appropriée telle que la 1771-P4S ou équivalente.
Ce modèle est arrêté par le fabricant mais reste largement utilisé dans les systèmes PLC-5 anciens.
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Fabricant | Allen-Bradley (Rockwell Automation) |
| Modèle | 1771-A4B/B |
| Numéro de pièce OEM | 96814809 |
| Gamme de produits | PLC-5 / 1771 E/S |
| Type de module | Châssis universel d’entrées/sorties (rack) |
| Nombre d’emplacements | 16 emplacements pour modules E/S |
| Type de fond de panier | Fond de panier parallèle 1771 |
| Tension du fond de panier | 5,25 VCC nominal |
| Courant maximal du fond de panier | Jusqu’à 24 A (selon l’alimentation installée) |
| Exigence d’alimentation | Externe, série 1771-P |
| Fixation | Montage sur panneau / panneau arrière |
| Type d’armoire | Ouvert |
| Options de communication | E/S locale, 1771-ASB (RIO), 1771-ACN15 (ControlNet), 1771-ENI (interface Ethernet) |
| Température de fonctionnement | 0 à 60 °C |
| Température de stockage | –40 à +85 °C |
| Choc en fonctionnement | 15 g |
| Choc hors fonctionnement | 30 g |
| Vibrations | 2 g à 10–500 Hz |
| Poids | 6,0–8,0 kg |
| Certifications | UL, cUL, CE |
| Statut de vie | Arrêté / Héritage |
