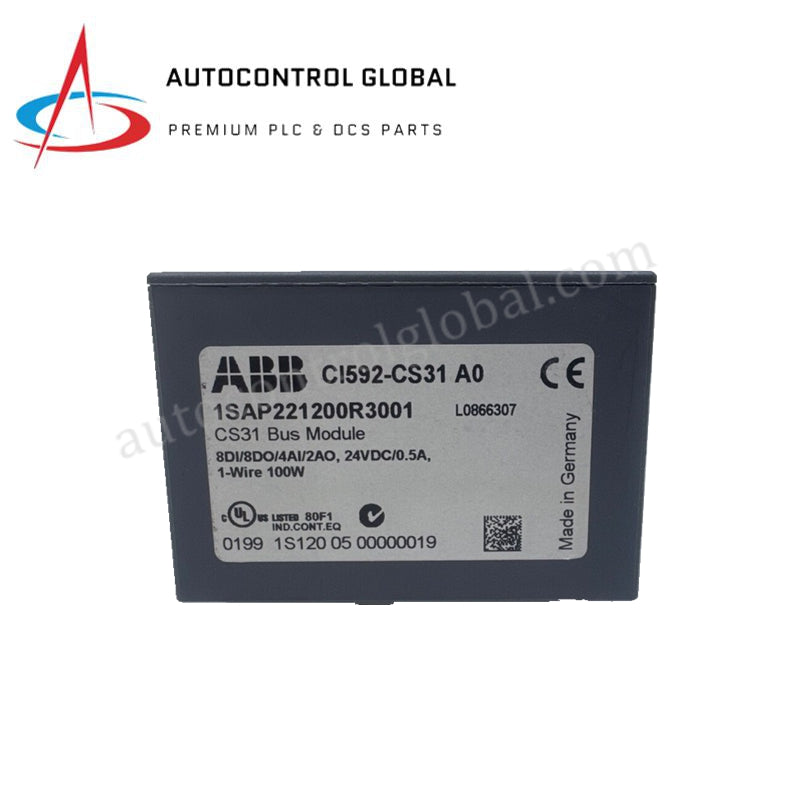

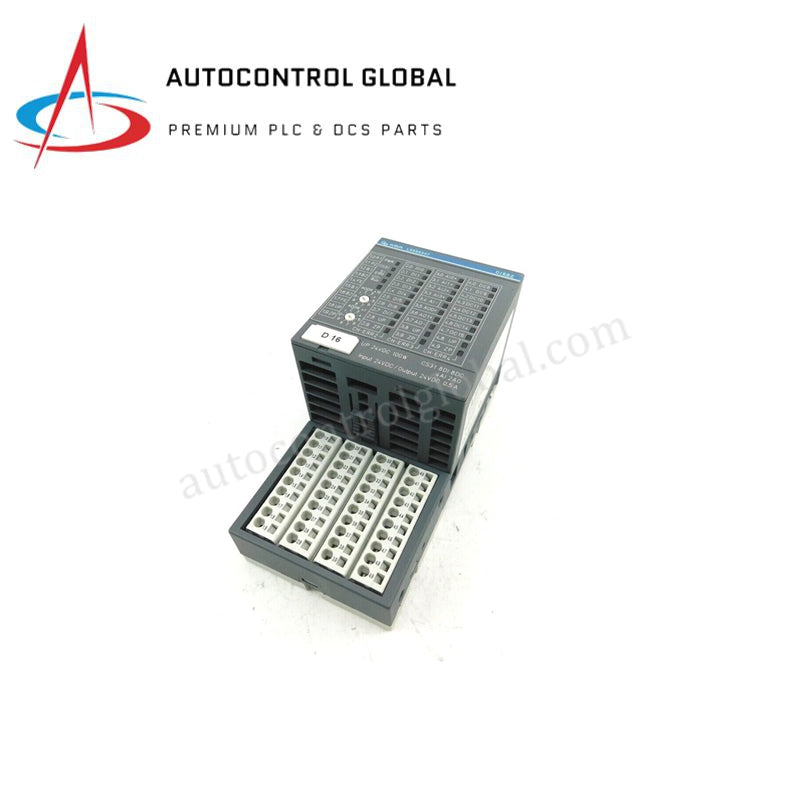

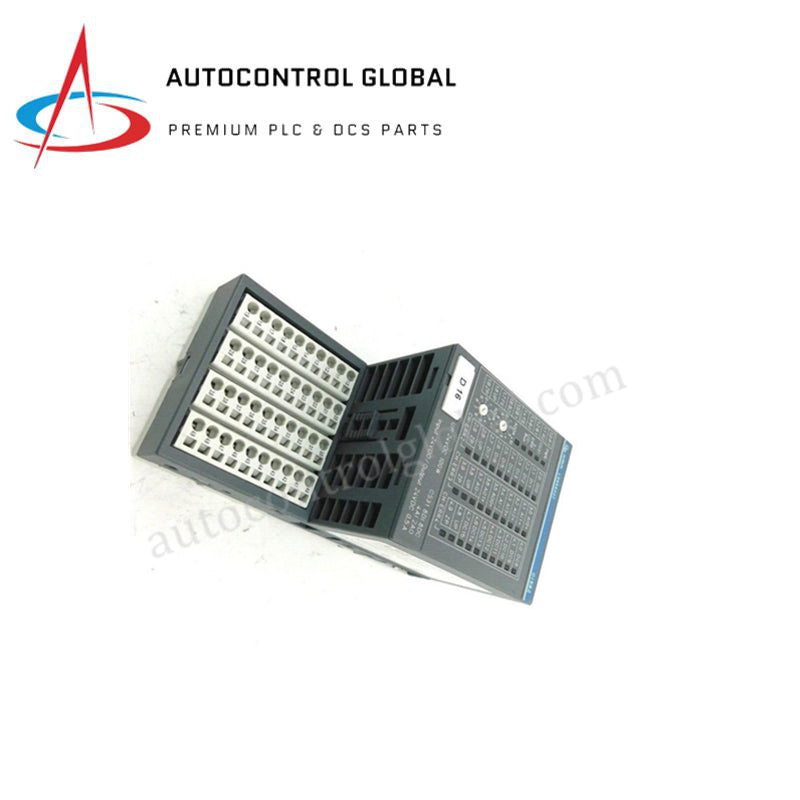

Module d'interface ABB CI592-CS31 1SAP221200R3001 S500

ABB CI592-CS31 S500 Communication Interface Module

Configured for distributed automation and remote I/O integration within AC500 PLC platforms, the ABB CI592-CS31 (CI592-CS31 Communication Interface Module) provides direct physical/electrical execution. The hardware establishes decentralized network connectivity by integrating discrete and analog field processing loops with an RS-485 physical layer CS31 bus protocol interface, enabling synchronous process variable mapping over remote I/O distances.

Hardware Specifications

Industrial Control and Network Integration Technical Attributes

L'architecture multi-signaux exécute une configuration avancée de mise à l'échelle de la densité E/S en combinant des communications fieldbus à haute vitesse, des terminaux logiques numériques et des réseaux de conversion analogique mixte sur une seule disposition de bornier. L'interface fieldbus utilise une barrière d'isolation galvanique dédiée pour isoler la logique interne des perturbations en mode commun traversant les câbles réseau série RS-485.

Le logiciel de contournement des dépendances des paramètres de configuration système et d'enregistrement d'adresse de nœud repose sur deux commutateurs rotatifs physiques en façade pour définir l'identifiant précis du bus CS31 avant le démarrage du système. Les paramètres de compatibilité du flash du firmware permettent une synchronisation transparente avec les modules maîtres AC500, en mappant automatiquement les blocs de registres E/S mixtes à l'image centrale du processus lors des cycles de trames du bus. La protection des circuits électriques intègre des matrices pour atténuer les courts-circuits, l'inversion de l'alimentation et les surtensions de courte durée jusqu'à 30 VDC, nécessitant un fusible rapide de 10 A sur la ligne d'alimentation principale du processus pour protéger les réseaux de pilotes de sortie.

Questions fréquemment posées

Q : Comment les orientations de montage vertical modifient-elles le profil thermique de fonctionnement structurel du CI592-CS31 ?

A : L'orientation horizontale standard sur un rail DIN TH35 permet un refroidissement par convection naturelle sans restriction jusqu'à +60 °C. Si le boîtier est aligné verticalement, le transfert de chaleur par convection diminue, nécessitant une réduction de la température ambiante de fonctionnement à un maximum de +40 °C.

Q : Quel est le comportement des 8 canaux numériques configurables lors de l'initialisation électrique ?

A : Les 8 points d'E/S configurables sont par défaut en état d'entrée numérique haute impédance lors de la mise sous tension et du démarrage du module. Ils ne passent en mode pilote de sortie qu'une fois que le contrôleur maître a terminé le téléchargement des paramètres matériels de l'application active via le bus CS31.

Q : Comment le matériel gère-t-il la latence de traitement des données pour les boucles de filtrage des entrées analogiques ?

A : Bien que les entrées numériques puissent être réglées de 0,1 à 32 ms via la configuration logicielle, les canaux d'entrée analogiques utilisent un moteur de conversion numérique multi-cycle fixe. Les boucles de tension et de courant se stabilisent dans la fenêtre de mise à jour cyclique standard, tandis que les signaux RTD nécessitent des étapes de conversion supplémentaires basées sur des filtres de suivi internes.

Directives d'installation sur site

• Stabilité de montage sur rail DIN : Positionnez le module sur un rail DIN symétrique standard TH35-15 ou TH35-7,5, en appuyant fermement jusqu'à ce que le mécanisme de verrouillage intégré s'enclenche pour empêcher tout mouvement axial sous vibration sur le terrain.
• Normes de blindage et de mise à la terre : Utilisez des câbles blindés à paires torsadées pour les lignes réseau RS-485 CS31 et toutes les boucles analogiques. Terminez les blindages des câbles strictement à la barre de terre fonctionnelle centrale au point d'entrée de l'enceinte pour bloquer le couplage du bruit électromagnétique.
• Adressage des nœuds Fieldbus : Réglez les deux commutateurs rotatifs mécaniques sur la face avant du module au numéro de station attribué avant d'appliquer l'alimentation 24 VCC, en vous assurant qu'aucune adresse de nœud en double n'existe sur le segment actif du réseau CS31.
• Isolation contre les surintensités : Branchez un fusible rapide de 10 A en série avec la ligne d'alimentation 24 VCC entrante pour intercepter les surtensions de courant de court-circuit catastrophiques avant qu'elles ne causent une dégradation thermique des circuits du transistor de sortie.
