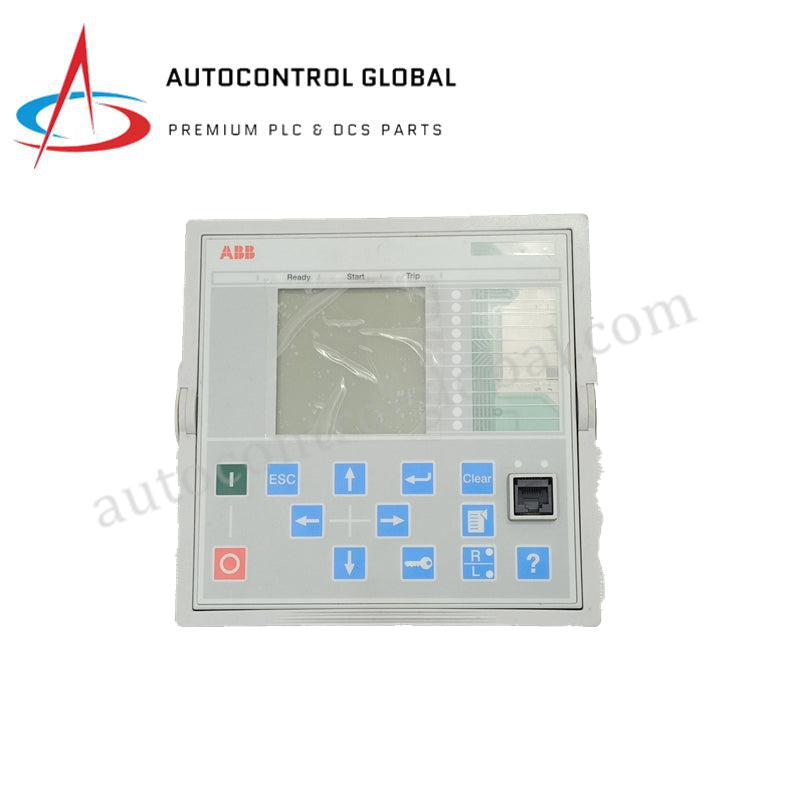

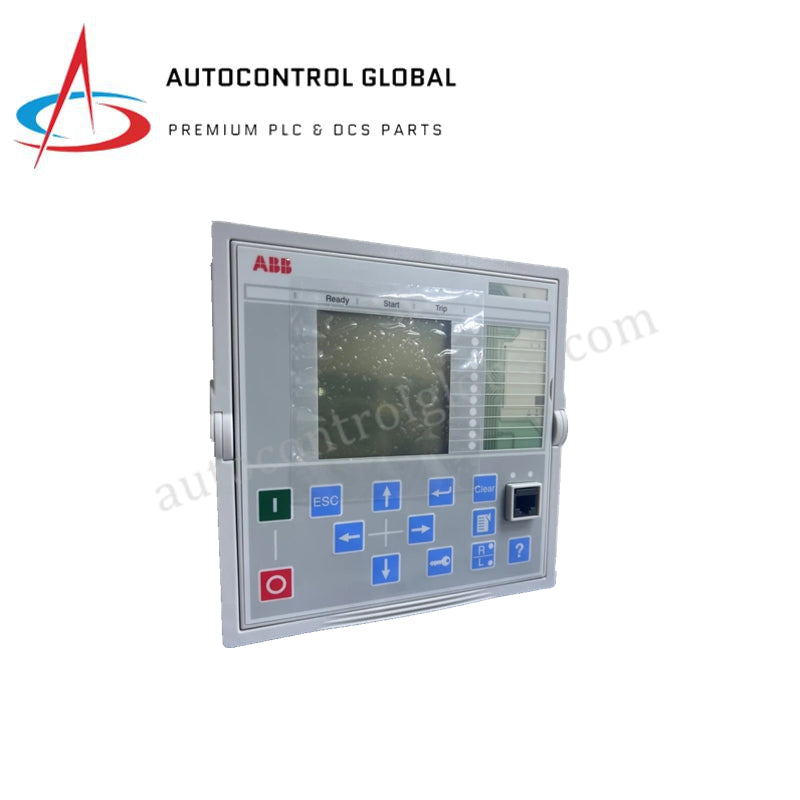

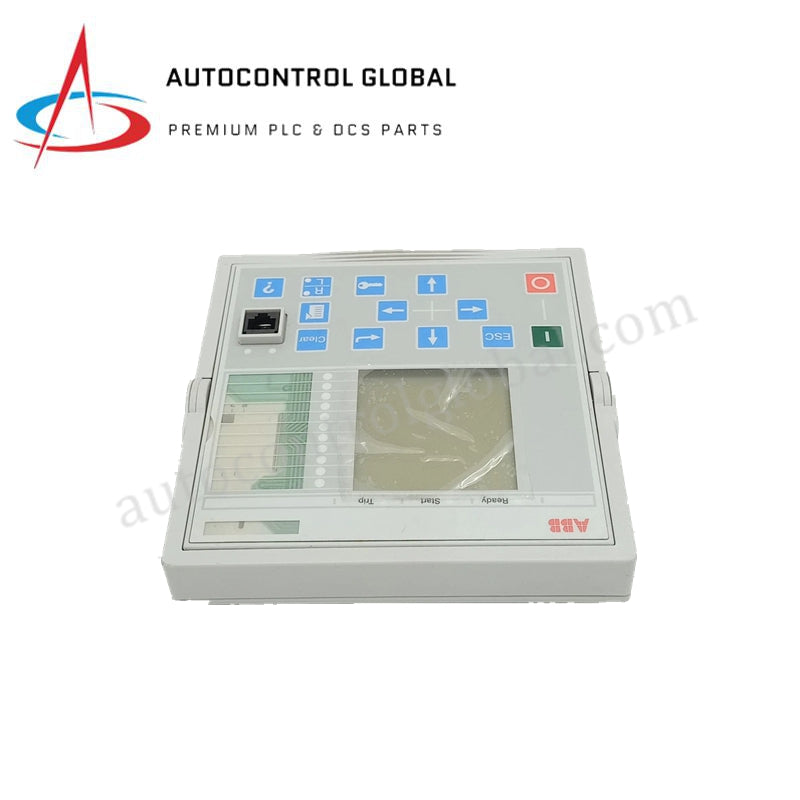

Dispositif électronique intelligent de contrôle de baie ABB REC670 1MRK000008-HB

IED de contrôle de baie ABB REC670 1MRK000008-HB

Le ABB REC670 1MRK000008-HB, également référencé sous le nom de REC670 IED de contrôle de baie, fonctionne comme un composant matériel dédié au contrôle des baies de poste, à l’interverrouillage des disjoncteurs et à la mesure des processus au sein des plateformes d’appareillage AIS et GIS.

Spécifications matérielles

Contrôle industriel et compatibilité du firmware

Le REC670 fait partie de la série Relion 670, offrant une logique intégrée de contrôle de baie et de protection. L’IED prend en charge la compatibilité de flash du firmware, garantissant que les protocoles de communication au niveau station — y compris les éditions 1 et 2 de la norme IEC 61850 — restent alignés avec les exigences d’automatisation du système. L’architecture supporte une vitesse de communication sur bus de fond de panier suffisante pour la messagerie GOOSE déterministe et les séquences d’interverrouillage de disjoncteur à haute vitesse. Les utilisateurs peuvent optimiser les performances du système en utilisant les capacités de mise à l’échelle de la densité d’E/S pour correspondre à la configuration physique de l’appareillage, que ce soit en configurations à un, deux ou un et demi disjoncteurs. La synchronisation temporelle est assurée via IEEE 1588 V2 pour garantir un enregistrement précis de la séquence des événements à travers les réseaux de postes distribués.

Questions fréquemment posées

Q : Le REC670 supporte-t-il le remplacement à chaud des modules d’E/S individuels ?

R : La conception modulaire du REC670 facilite la maintenance matérielle ; cependant, retirer des modules d’E/S alors que l’unité est sous tension déclenchera une faute matérielle interne et interrompra les fonctions de contrôle et de surveillance associées à cette baie spécifique.

Q : Le module HMI est-il configurable pour différentes langues et jeux de caractères ?

R : L’interface HMI locale prend en charge l’affichage graphique du schéma unifilaire (SLD) et les journaux d’événements textuels. Les paramètres de configuration et d’affichage sont gérés via la suite d’outils ABB PCM600, qui permet la personnalisation de l’interface utilisateur.

Directives d’installation sur site

1. Montage : Fixez l’IED dans le rack d’appareillage de 19 pouces. Assurez-vous que les loquets mécaniques arrière sont verrouillés pour maintenir un contact fiable avec les broches du connecteur de fond de panier.
2. Câblage : Faites passer les câbles de signalisation dans les conduits de gestion des câbles désignés, en séparant les fils de détection analogiques des lignes d’E/S binaires à courant élevé afin de réduire les interférences électromagnétiques.
3. Mise à la terre : Connectez la borne de terre protectrice (PE) du châssis arrière à la grille de terre commune du poste à l’aide d’un câble en cuivre à haute flexibilité pour assurer une dissipation correcte des courants transitoires.
4. Communication : Lors du déploiement d’anneaux PRP ou HSR, vérifiez que toutes les connexions en fibre optique ou Ethernet respectent les spécifications de topologie réseau afin d’éviter les chemins circulaires et les collisions de données.
