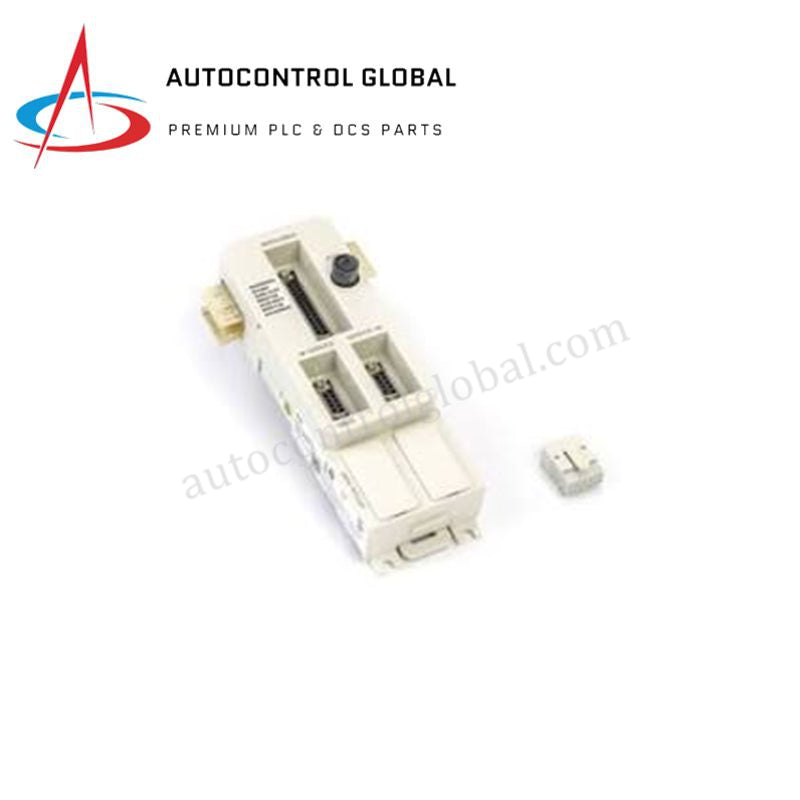

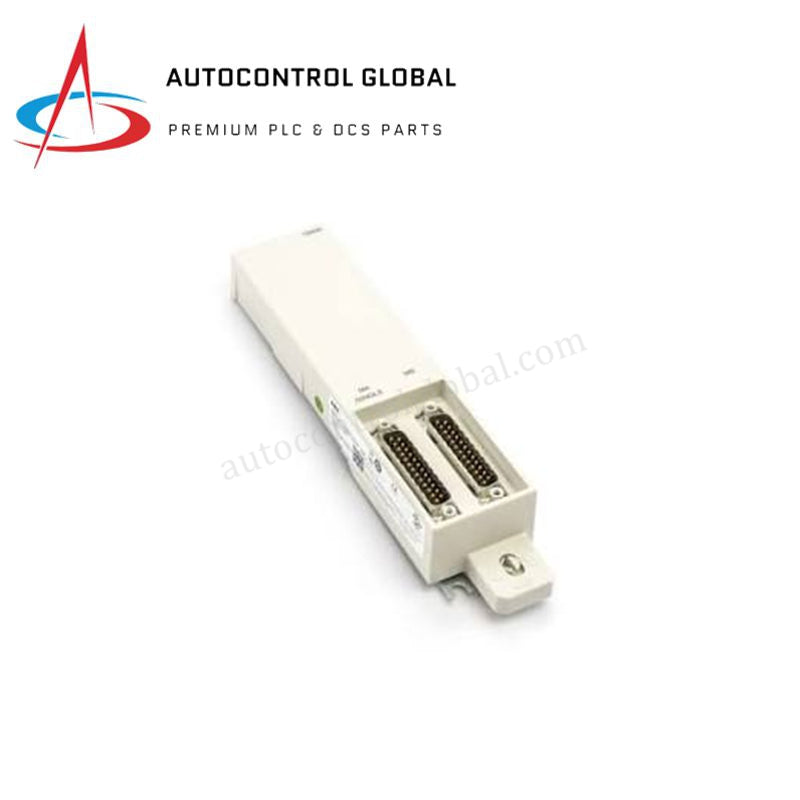

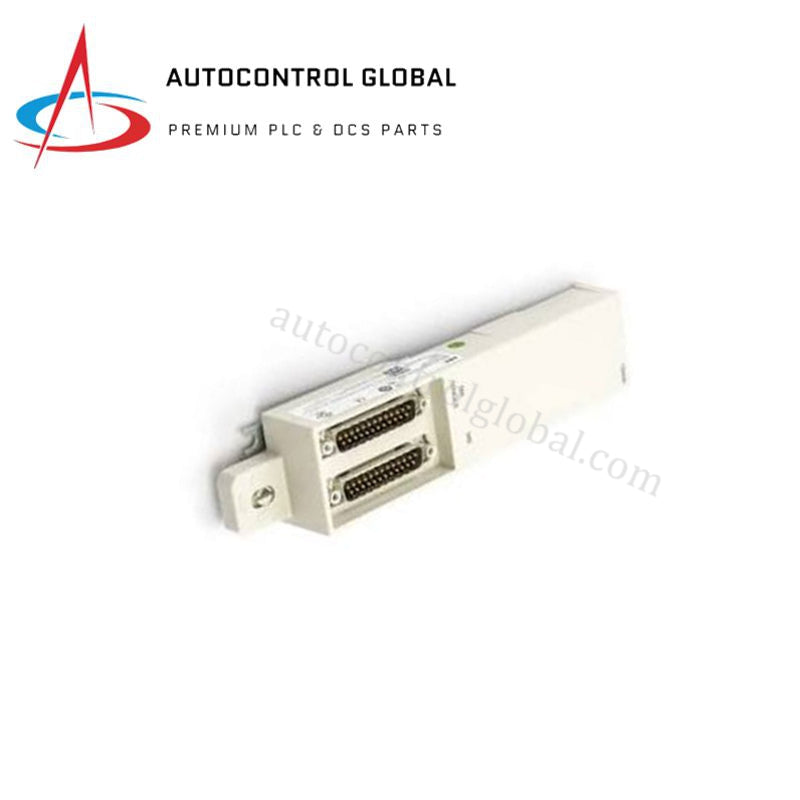

Adaptateur de liaison par fibre optique ModuleBus ABB TB846
Manufacturer: ABB
-
Part Number: TB846 3BSE021439R1
Condition：New with Original Package
Product Type: Modules de communication
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Configuré pour l’extension haute vitesse ModuleBus dans les sous-systèmes d’E/S S800, le ABB TB846 (3BSE021439R1 Adaptateur de liaison en fibre optique ModuleBus) assure la conversion physique directe du signal des formats électriques aux formats optiques. Cet adaptateur facilite la distribution des grappes d’E/S sur des distances allant jusqu’à 2000 m, en utilisant un support en fibre optique multimode pour garantir une immunité contre les interférences électromagnétiques au sein des plateformes réseau industrielles.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | TB846 (3BSE021439R1) |
| Marque | ABB |
| Origine | Sites de fabrication |
| Poids | 0,2 kg |
| Dimensions | 45 mm x 120 mm x 75 mm |
| Température de fonctionnement | -20 °C à +55 °C |
| Consommation électrique | <= 3 W |
| Média de communication | Fibre optique multimode |
| Distance maximale | 2000 m |
Réseaux déterministes Profinet / EtherNet/IP et mise à l’échelle des E/S
Le module TB846 gère la vitesse de communication du bus de fond de panier en garantissant que la conversion du signal n’introduit pas de gigue déterministe dans les cycles du bus d’E/S S800. En maintenant la mise à l’échelle de la densité des E/S via des liaisons en fibre optique, l’adaptateur permet une extension modulaire de l’espace d’adressage du contrôleur sans dépasser les limites physiques des segments. La logique interne gère la compatibilité du firmware flash pour synchroniser avec le contrôleur hôte AC 800M, assurant que la transmission optique conserve la même performance de temps de balayage que les segments de bus électriques locaux.
Questions fréquemment posées
Q : Le TB846 peut-il être utilisé pour des configurations redondantes ModuleBus ?
R : Oui. Le TB846 agit comme un composant du système d’adaptateur de câble ModuleBus redondant lorsqu’il est associé aux unités TB845, permettant une connectivité tolérante aux pannes des grappes d’E/S.
Q : Qu’est-ce qui détermine la distance maximale de communication de 2000 m ?
R : La distance maximale est principalement déterminée par les caractéristiques d’atténuation du signal du câble en fibre optique multimode spécifique utilisé et par le budget de puissance optique des émetteurs et récepteurs TB846.
Q : Le module nécessite-t-il des types spécifiques de terminaisons en fibre optique ?
R : Le module est compatible avec les connecteurs standard industriels pour fibre multimode. Veillez à ce que les faces d’extrémité de la fibre soient nettoyées selon les normes industrielles avant la connexion pour éviter toute perte de signal.
Consignes d’installation sur site
- Montez le TB846 sur un rail DIN de 35 mm, en vous assurant que le clip de verrouillage est complètement engagé pour maintenir une mise à la terre électrique sécurisée avec le rail.
- Faites passer les câbles en fibre optique dans des conduits dédiés afin d’éviter les contraintes mécaniques ou les micro-courbures dépassant le rayon de courbure minimum.
- Nettoyez tous les connecteurs optiques avec des lingettes non pelucheuses et de l’alcool isopropylique avant de les insérer dans les ports d’interface du TB846.
- Vérifiez la tension d’alimentation 24 VDC ; assurez-vous que le connecteur est bien en place pour éviter les cycles d’alimentation intermittents qui réinitialiseraient la liaison.
- Surveillez les voyants d’état de la liaison lors de la mise sous tension ; une indication stable confirme une négociation optique active entre le contrôleur et la grappe d’E/S distante.
