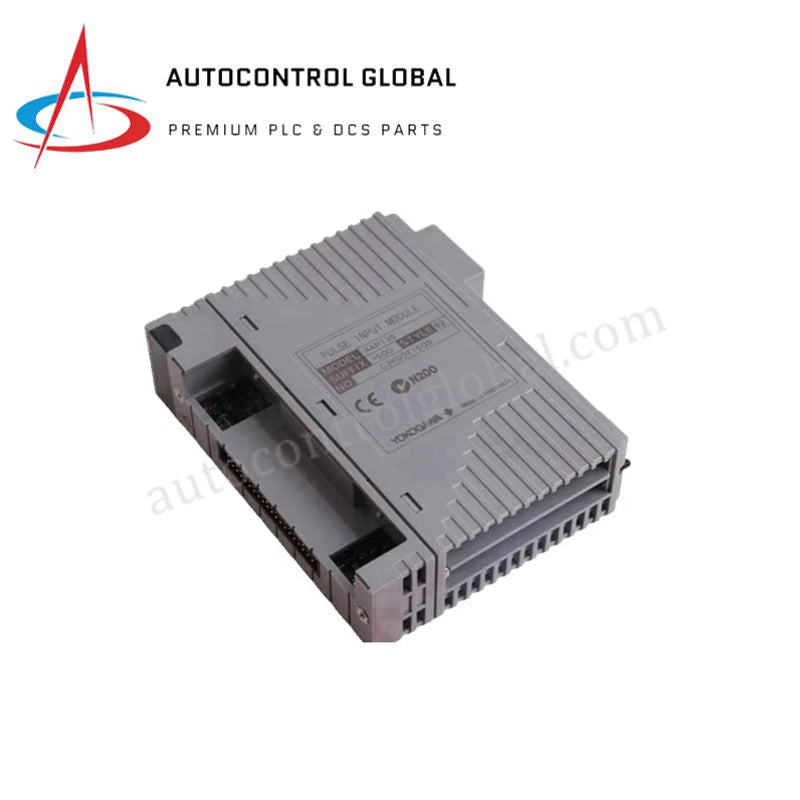

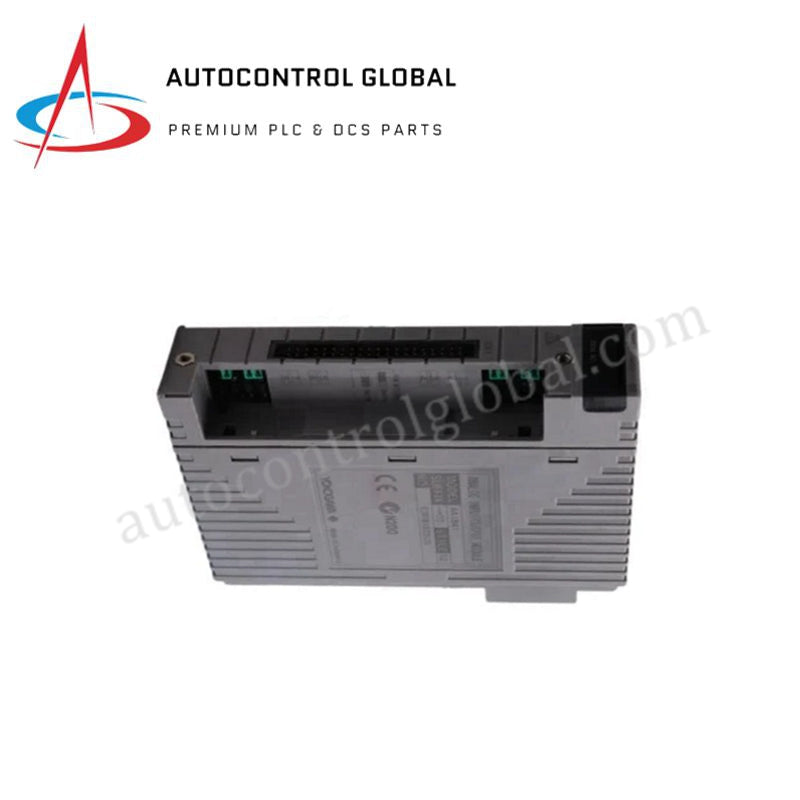

Module d'entrée numérique Yokogawa 32 canaux ADV151-P50/D5A00

Module d'entrées numériques Yokogawa ADV151-P50/D5A00

Configuré pour l'acquisition haute densité de signaux discrets dans les systèmes de contrôle CENTUM VP et ProSafe-RS, le Yokogawa ADV151-P50/D5A00 (ADV151 module d'entrées numériques) assure une exécution physique et électrique directe. Ce module surveille 32 voies d'entrée isolées de 24 V CC, réparties en deux groupes communs de 16 voies, en capturant les états du terrain provenant de fins de course, de boutons-poussoirs et de contacts d'interverrouillage. Il offre une fonction dynamique d'horodatage de la séquence des événements (SOE), prend en charge la redondance de deux modules et intègre un adaptateur d'interface de câble KS ATD5A-00 pour le raccordement des câbles système.

Décomposition des suffixes et matrice des modèles

Spécifications matérielles

Isolation des voies et intégrité de la boucle HART

Le Yokogawa ADV151-P50/D5A00 intègre de robustes couches d'isolation galvanique conçues pour préserver l'intégrité des signaux dans les environnements industriels de traitement difficiles. En assurant une isolation de 500 V CA entre ses deux groupes communs de 16 voies et une isolation de 2 kV CA entre les signaux de terrain et le fond de panier système, le module empêche les boucles de masse et les transitoires électriques de se propager jusqu'aux processeurs CPU centraux. Dans les architectures DCS complexes, cette conception d'isolation fonctionne conjointement avec les protocoles de boucle HART externes de 4-20 mA et les réseaux d'E/S numériques afin de garantir que les courts-circuits côté terrain ou les surtensions à haute tension ne dégradent pas la disponibilité du système et ne provoquent pas d'interférences entre les voies.

Foire aux questions

Q : Comment le module gère-t-il les configurations à double redondance dans l'emplacement terrain ?

R : L'installation de deux modules ADV151 dans des emplacements redondants adjacents permet un traitement parallèle des signaux : les deux unités traitent simultanément les contacts de terrain et maintiennent un retour ininterrompu vers le système de contrôle si l'un des modules tombe en panne.

Q : Quel matériel de raccordement se fixe à la variante d'option /D5A00 ?

R : Le suffixe /D5A00 équipe le module d'un adaptateur ATD5A-00 fixé, permettant une connexion directe aux câbles multiconducteurs AKB331 dédiés de Yokogawa et aux cartes de borniers de signaux.

Q : L'ADV151-P50/D5A00 peut-il accepter des entrées terrain supérieures à 24 V CC ?

R : Le module accepte des tensions de fonctionnement continues jusqu'à 26,4 V CC dans la plage logique MARCHE, avec une limite absolue d'entrée admissible de 30,0 V CC avant le déclenchement des limites de protection contre les surtensions.

Directives d'installation sur site

Montez solidement l'ADV151-P50/D5A00 dans l'emplacement qui lui est attribué sur le nœud du fond de panier FIO, puis enclenchez le mécanisme de verrouillage jusqu'à ce qu'il soit complètement en place. Connectez directement le câble AKB331 à l'interface de l'adaptateur ATD5A-00 et serrez toutes les fixations de retenue afin de préserver la stabilité du contact physique lors des vibrations ambiantes de l'armoire. Acheminez les conducteurs d'alimentation externe 24 V CC dans des chemins de câbles dédiés, séparés des lignes CA haute tension, afin de réduire les interférences électromagnétiques. Reliez le blindage du câble à un point unique et dédié de la barre de terre du système, en veillant à assurer une mise à la terre en un point unique. Vérifiez que toutes les bornes à vis de terrain disposent d'une connexion mécanique solide avec au moins 5 filets complets engagés avant de mettre l'armoire système sous tension.
