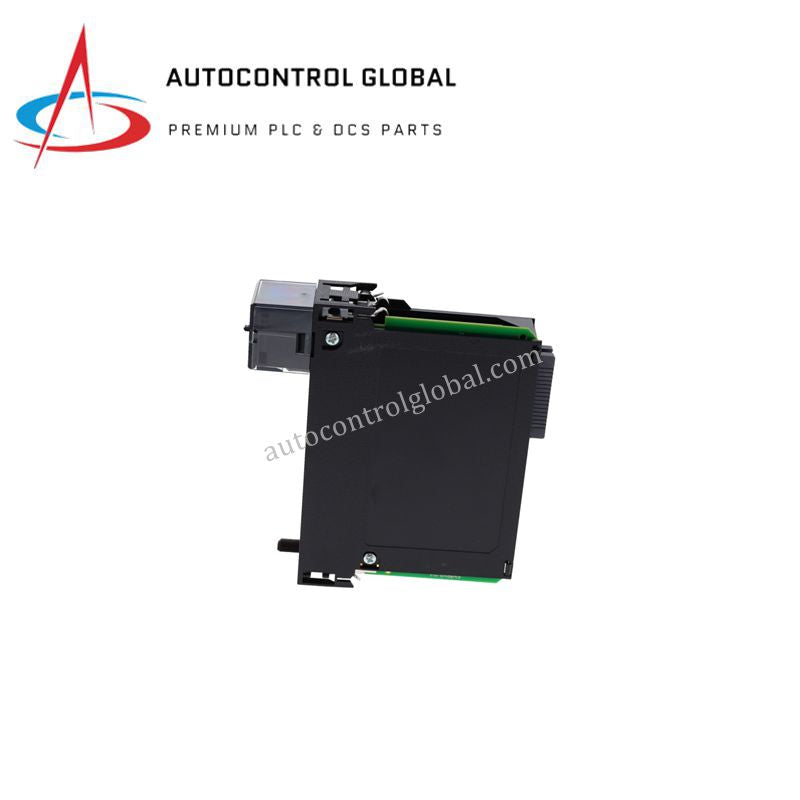

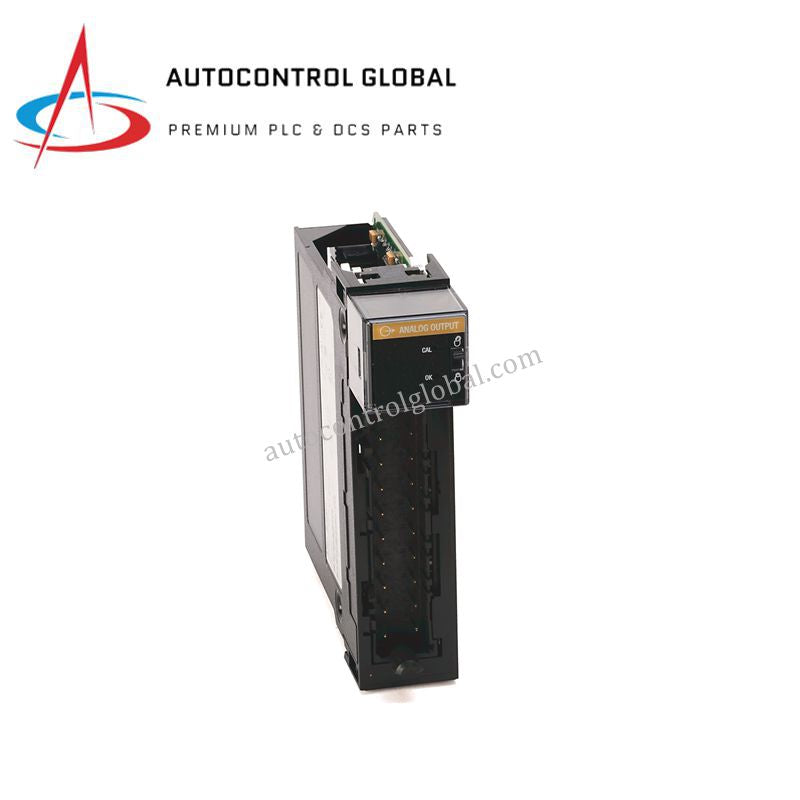

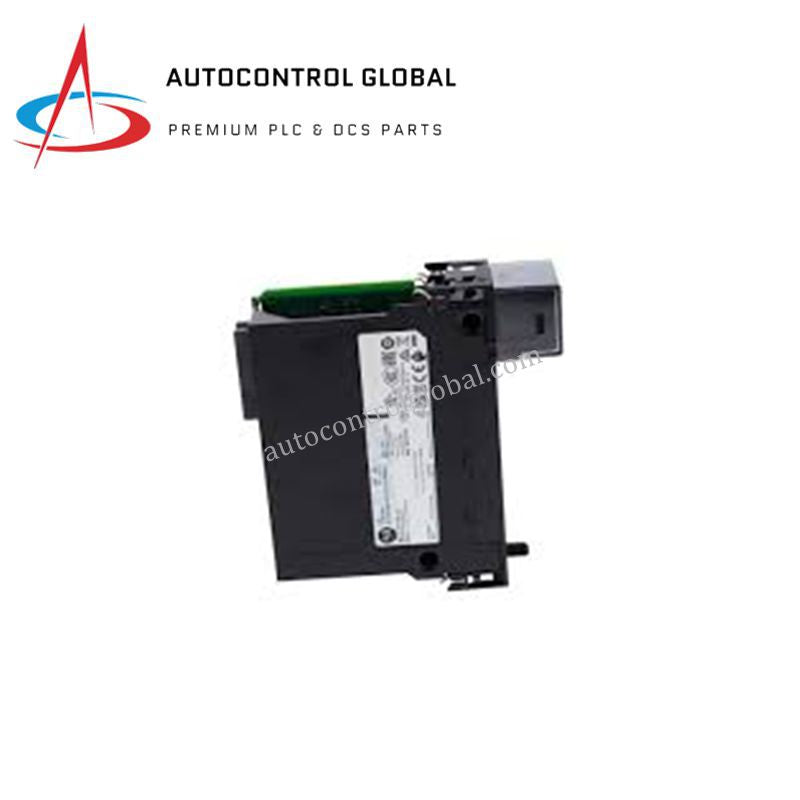

Allen-Bradley 1756-OF8 | Unité de sortie analogique haute précision
Manufacturer: ABB
-
Part Number: 1756-0F8
Condition：New with Original Package
Product Type: Unité de Sortie Analogique de Haute Précision
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Allen-Bradley 1756-OF8 | Module de sortie analogique 8 canaux ControlLogix
Présentation du produit
Le Allen-Bradley 1756-OF8 est un module de sortie analogique haute précision conçu pour les systèmes d'automatisation ControlLogix. Il offre jusqu'à huit sorties configurables en courant ou tension, permettant un contrôle précis des actionneurs, vannes et autres dispositifs analogiques. Construit avec des fonctionnalités avancées de diagnostic et une résolution de 15 bits, ce module garantit des performances exceptionnelles dans les applications de contrôle des processus industriels et de mouvement.
Avec sa conversion DAC R-Ladder, la détection de circuit ouvert et court-circuit, et une isolation de 50 V, le Allen-Bradley 1756-OF8 offre fiabilité et précision dans des environnements exigeants. Son design compact s'intègre parfaitement dans les châssis ControlLogix, optimisant à la fois l'espace panneau et l'efficacité du système.
Spécifications techniques
| Spécification | Détails |
|---|---|
| Numéro de modèle | 1756-OF8 |
| Fabricant | Allen-Bradley (Rockwell Automation) |
| Gamme de produits | ControlLogix |
| Type de produit | Module de sortie analogique |
| Série | A |
| Canaux | 8 sorties courant/tension |
| Plage de courant de sortie | 0–20 mA |
| Plage de tension de sortie | ±10 VDC |
| Résolution | 15 bits |
| Format des données | Mode entier (justifié à gauche, complément à 2), virgule flottante IEEE 32 bits |
| Méthode de conversion | DAC R-Ladder, monotonie sans codes manquants |
| Détection de circuit ouvert | Courant uniquement |
| Protection contre les courts-circuits | Limitée à 21 mA ou moins |
| Protection contre les surtensions | 24 VDC |
| Tension d'isolation | 50 V en continu |
| Courant sur le bus arrière (5V) | 140 mA |
| Courant sur le bus arrière (24V) | 210 mA |
| Dissipation de puissance | 4,9 W à 60°C |
| Borniers amovibles | 1756-TBNH, 1756-TBSH |
| Dimensions (H × L × P) | 145 mm × 35 mm × 140 mm |
| Poids | 0,45 kg (1,0 lbs) |
| Température de fonctionnement | 0°C à +60°C |
| Certifications | CE, UL, CSA, Classe I Div 2 |
| État | Neuf, scellé d'usine |
| Pays d'origine | USA |
| Expédition | Via DHL / FEDEX (3–14 jours selon la taille de la commande) |
FAQ
Q1 : Quel type de signaux le 1756-OF8 supporte-t-il ?
A1 : Le 1756-OF8 supporte à la fois les signaux de sortie en courant (0–20 mA) et en tension (±10V) .
Q2 : Combien de canaux de sortie sont disponibles ?
A2 : Il dispose de huit sorties analogiques indépendantes configurables par canal.
Q3 : Quelle est la résolution de sortie ?
A3 : Le module offre une résolution de 15 bits, permettant un contrôle analogique très précis.
Q4 : Le 1756-OF8 est-il compatible avec d'autres modules ControlLogix ?
A4 : Oui, il s'intègre parfaitement aux racks et contrôleurs ControlLogix.
Q5 : Quels sont les borniers supportés ?
A5 : Il supporte les borniers amovibles 1756-TBNH et 1756-TBSH .
