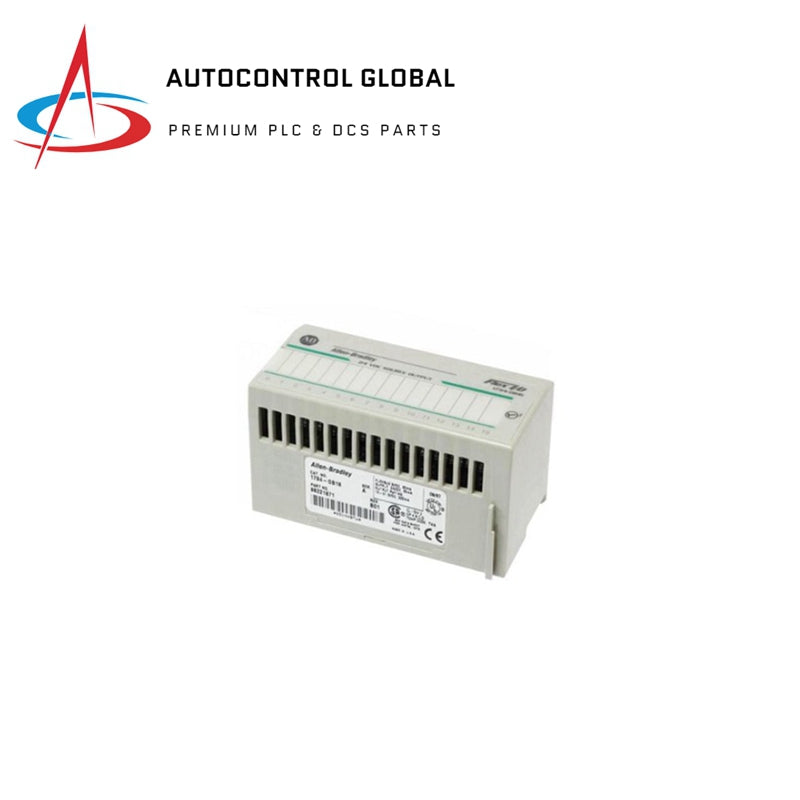

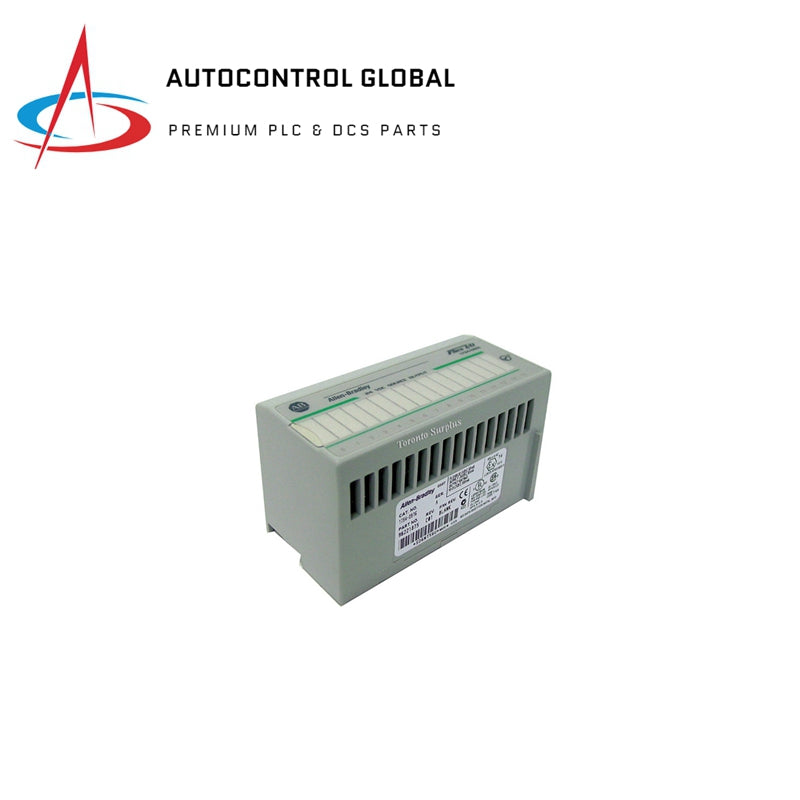

Module de sortie numérique Allen Bradley 1794-OB16

Caractéristiques

Nombre de résultats :16, actuel, sourcing

Spécifications de tension

• Tension à l'état passant :
  • Minimum : 10 V CC
  • Nominal : 24 V CC
  • Maximum : 31,2 V CC (voir la figure 5)
• Chute de tension à l'état passant, max : 0,5 V CC

Spécifications actuelles

• Courant de sortie nominal : 8,0 A (16 sorties à 0,5 A)
• Courant à l'état passant :
  • Minimum par canal : 1,0 mA
  • Maximum par canal : 500 mA
• Courant de surtension : 2 A pendant 50 ms, répétable toutes les 2 secondes
• Courant de fuite hors état, maximum : 0,5 mA

Tension d'isolement

• Continu : 50 V, type d'isolation de base
• Testé à : 850 V CC pendant 1 s entre l'utilisateur et le système
• Canaux individuels : pas d'isolement

Retard du signal de sortie

• De l'état désactivé à l'état activé : 0,5 ms
• Marche/Arrêt : 1,0 ms

Courant Flexbus

• 80 mA à 5 V CC

Dissipation de puissance

• Maximum : 5,3 W à 31,2 V CC

Dissipation thermique

• Maximum : 18,1 BTU/h à 31,2 V CC

Fusion

• Les sorties du module ne sont pas protégées par fusible. La fusion est recommandée.
• Si une fusion est souhaitée, vous devez fournir une fusion externe.
• Fusibles recommandés : fusibles SAN-O MQ4-800mA
