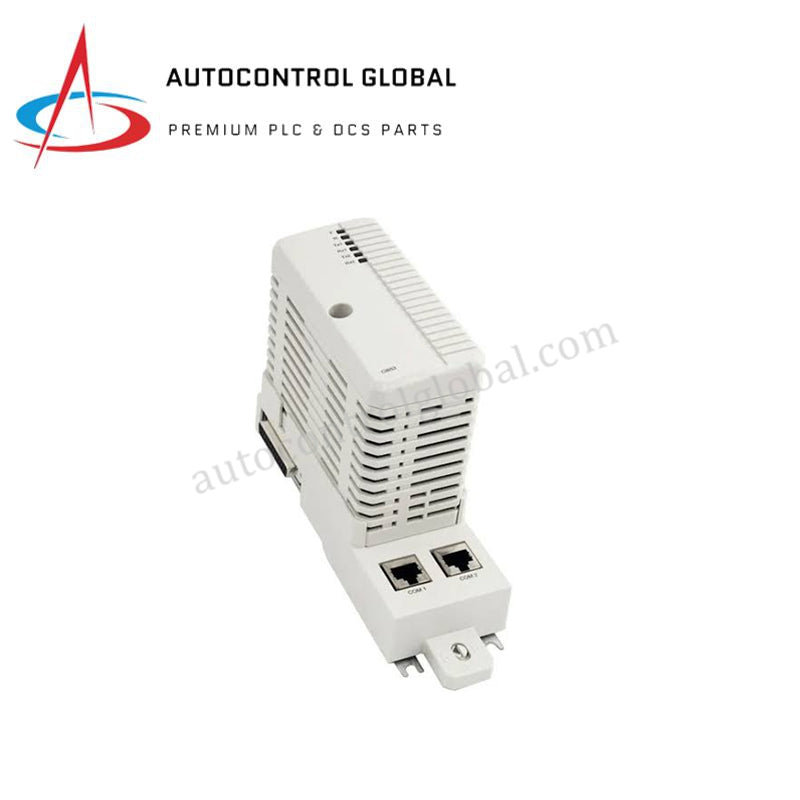

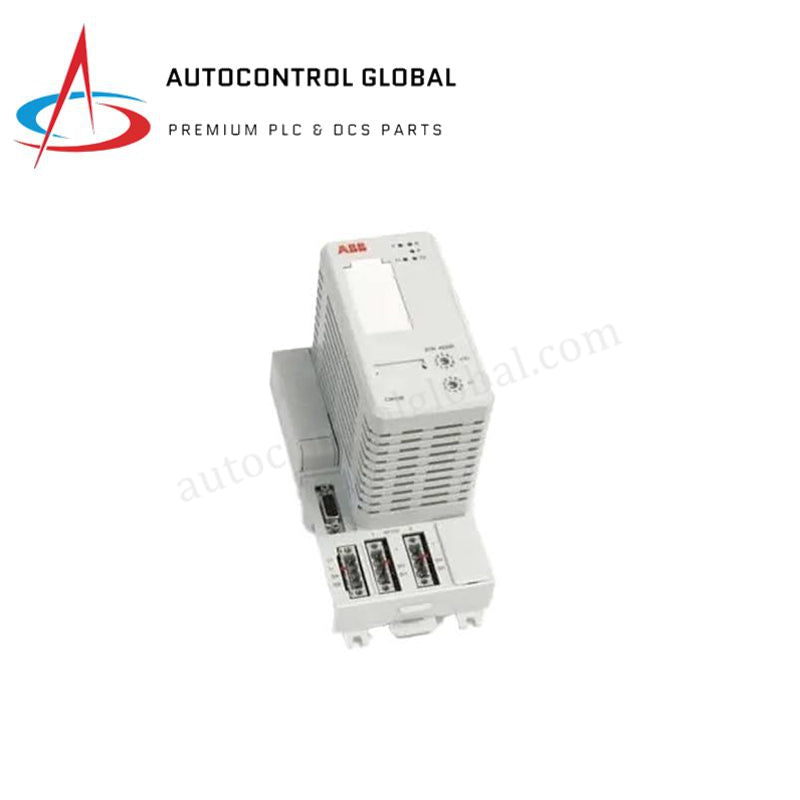

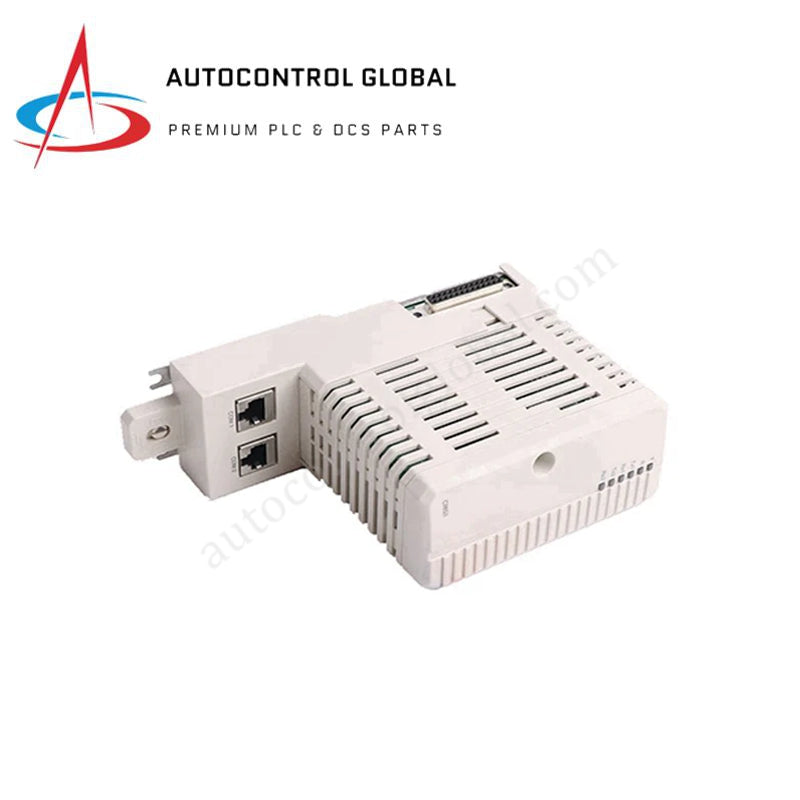

Module d'interface de communication ABB Fieldbus CI810B 3BSE020520R1 Série AF100

Interface de communication Fieldbus ABB CI810B

Le ABB CI810B (3BSE020520R1 Interface de communication Fieldbus) sert de module de communication principal CI810B utilisé pour exécuter l’échange de données Advant Fieldbus 100 (AF100) sur les plateformes AC 800M et S800 I/O. Ce module fournit l’interface de couche physique pour connecter les contrôleurs au réseau AF100, supportant des chemins de communication redondants pour un contrôle de processus à haute disponibilité.

Spécifications matérielles

Réseaux déterministes Profinet / EtherNet/IP et mise à l’échelle des E/S

L’architecture du module CI810B supporte la communication bus déterministe, facilitant la synchronisation des données en temps réel entre le contrôleur et les nœuds E/S distants. Dans l’écosystème de contrôle ABB, le module gère la vitesse de communication du bus pour maintenir la cohérence du cycle de balayage sur le réseau AF100. Il prend en charge la compatibilité du firmware flash pour s’aligner avec la révision matérielle S800 I/O, garantissant que la mise à l’échelle de la densité des E/S ne dépasse pas les limites de bande passante du fieldbus. La suite de diagnostic intégrée surveille l’intégrité de la transmission des paquets, permettant au système de signaler en temps réel les violations de latence de communication.

Questions fréquemment posées

Q : Le CI810B peut-il être échangé à chaud pendant que le réseau AF100 est actif ?

R : Le module supporte le retrait et l’insertion sous tension à condition que la terminaison ModuleBus appropriée (TB807) soit maintenue. Cependant, le retrait du module déclenchera une faute de communication sur le segment spécifique qu’il supporte.

Q : Comment est configuré le chemin de communication redondant ?

R : La redondance est obtenue en utilisant les deux modems à paire torsadée AF100. Lorsqu’il est configuré dans le logiciel du contrôleur, le module gère automatiquement le trafic principal et secondaire du bus pour assurer une disponibilité continue des données en cas de défaillance d’un chemin.

Q : Quel est le rôle du terminateur Modulebus TB807 ?

R : Le TB807 est nécessaire à l’extrémité du ModuleBus pour éviter les réflexions de signal qui causent des erreurs de communication. Il doit être installé pour que le bus conserve son intégrité de signal.

Consignes d’installation sur site

1. Montez le module sur un rail DIN standard ou un panneau en utilisant les supports de verrouillage intégrés pour assurer la stabilité mécanique.
2. Connectez les câbles à paire torsadée AF100 aux modems désignés ; assurez-vous que la mise à la terre de l’écran est correctement réalisée sur la barre de terre du système pour minimiser les EMI/RFI.
3. Installez le terminateur Modulebus TB807 à l’extrémité physique de la station S800 I/O pour maintenir l’impédance du bus.
4. Vérifiez la tension d’alimentation 24 VDC au niveau du bornier avant la mise en service pour éviter d’endommager la logique interne.
5. Utilisez les indicateurs LED en façade pour confirmer l’état de la communication (COMM) et de l’alimentation (PWR) avant d’initialiser le projet du contrôleur.
