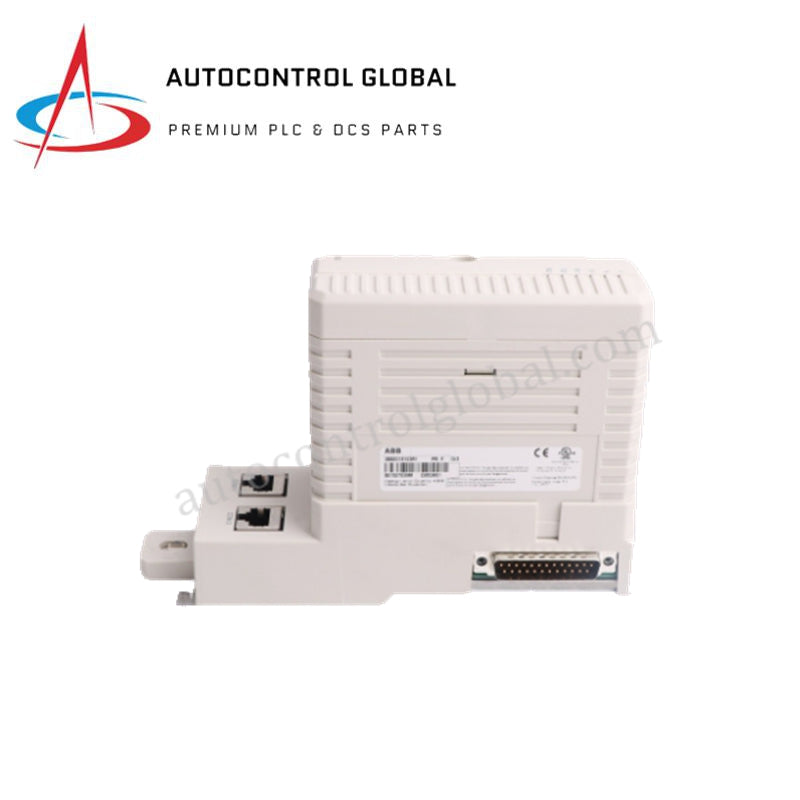

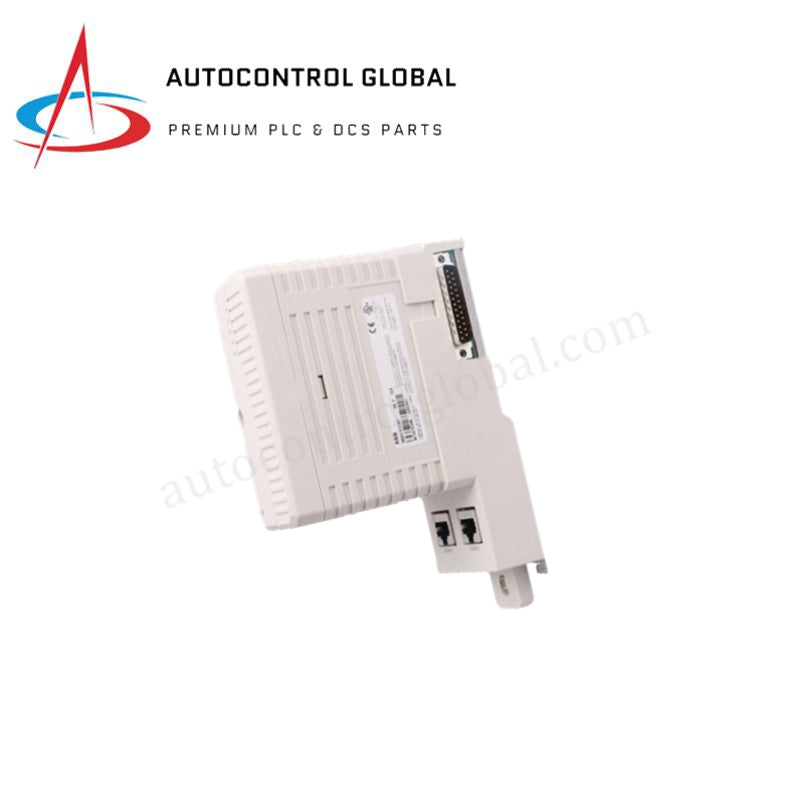

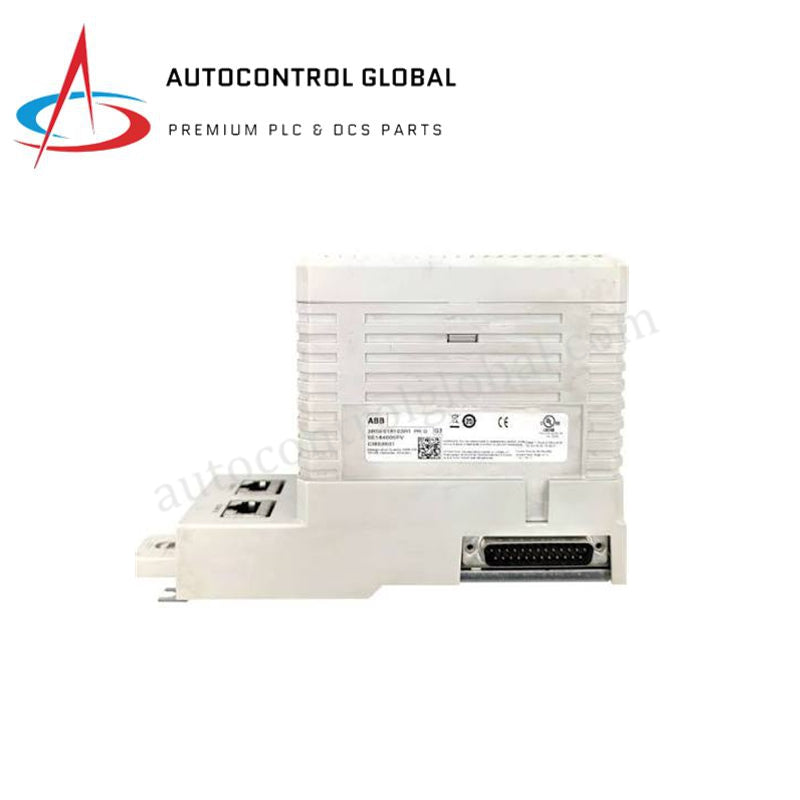

CI853K01 Module d'interface de communication ABB PROFIBUS-DP 3BSE018103R1 AF10

Interface de communication ABB CI853K01 PROFIBUS-DP

Le ABB CI853K01 (3BSE018103R1 Interface de communication) fonctionne comme un composant matériel dédié à l’intégration du réseau PROFIBUS-DP et à la communication avec les appareils de terrain au sein des plateformes AC 800M et S800 I/O. Ce module exécute l’échange de données entre le contrôleur et les sous-systèmes I/O distribués, prenant en charge des débits de données négociés automatiquement et une architecture de canal redondante pour maintenir une performance réseau déterministe.

Spécifications matérielles

Réseaux déterministes Profinet / EtherNet/IP et extension I/O

Le CI853K01 utilise un bus interne de backplane pour synchroniser le débit de données avec le contrôleur AC 800M. L’interface prend en charge une extension de densité I/O jusqu’à 125 appareils esclaves PROFIBUS-DP, utilisant un timing déterministe pour garantir que l’échange cyclique de données reste dans les tolérances du cycle de balayage système. La compatibilité avec la mise à jour du firmware flash permet au module de recevoir des mises à jour conformes aux exigences de configuration S800 I/O. Le module maintient un comportement réseau déterministe en surveillant la vitesse de communication et les indicateurs de diagnostic, assurant que les erreurs de bus sont détectées avant d’impacter l’exécution logique au niveau du contrôleur.

Questions fréquemment posées

Q : Le module supporte-t-il le remplacement à chaud sous charges opérationnelles normales ?

R : Oui, le CI853K01 est conçu pour le remplacement à chaud. Les utilisateurs peuvent extraire et remplacer le module sans arrêter le contrôleur, à condition que le segment réseau PROFIBUS-DP ait été isolé en toute sécurité ou que le système soit configuré pour le remplacement en ligne du module.

Q : Comment le système valide-t-il le canal de communication redondant ?

R : La redondance est gérée via deux ports PROFIBUS-DP. Le module surveille en continu l’état des deux liens ; si le chemin principal présente une perte de signal, la logique interne effectue un basculement automatique vers le chemin secondaire pour maintenir la continuité des données.

Q : Une terminaison externe est-elle requise pour le bus PROFIBUS-DP ?

R : Oui. Le réseau PROFIBUS-DP nécessite une terminaison active aux deux extrémités physiques du segment de bus pour éviter les réflexions de signal. Assurez-vous que les résistances de terminaison sont correctement engagées sur les connecteurs à l’extrémité du câble.

Consignes d’installation sur site

1. Montez le module sur le rail DIN et sécurisez-le à l’aide du mécanisme de verrouillage intégré pour éviter tout desserrage dû aux vibrations.
2. Terminez le câblage PROFIBUS-DP avec des connecteurs DB9 blindés ; assurez-vous que la gaine du câble est reliée à la terre fonctionnelle (FE) pour atténuer les interférences électromagnétiques.
3. Vérifiez que l’alimentation 24 VDC est dans la tolérance spécifiée de +/- 10 % pour éviter les réinitialisations dues à une sous-tension lors d’une activité élevée sur le bus.
4. Contrôlez les voyants LED en façade après la mise sous tension ; un statut stable indique une bonne synchronisation avec le contrôleur AC 800M.
5. Confirmez que l’adresse PROFIBUS est correctement configurée via l’outil logiciel pour correspondre au plan de topologie réseau.
