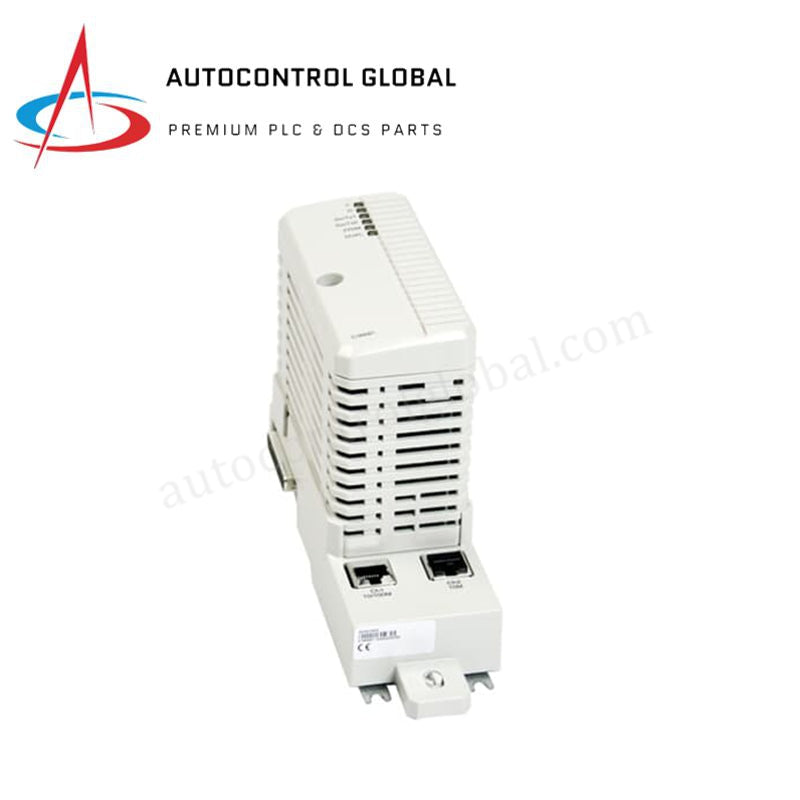

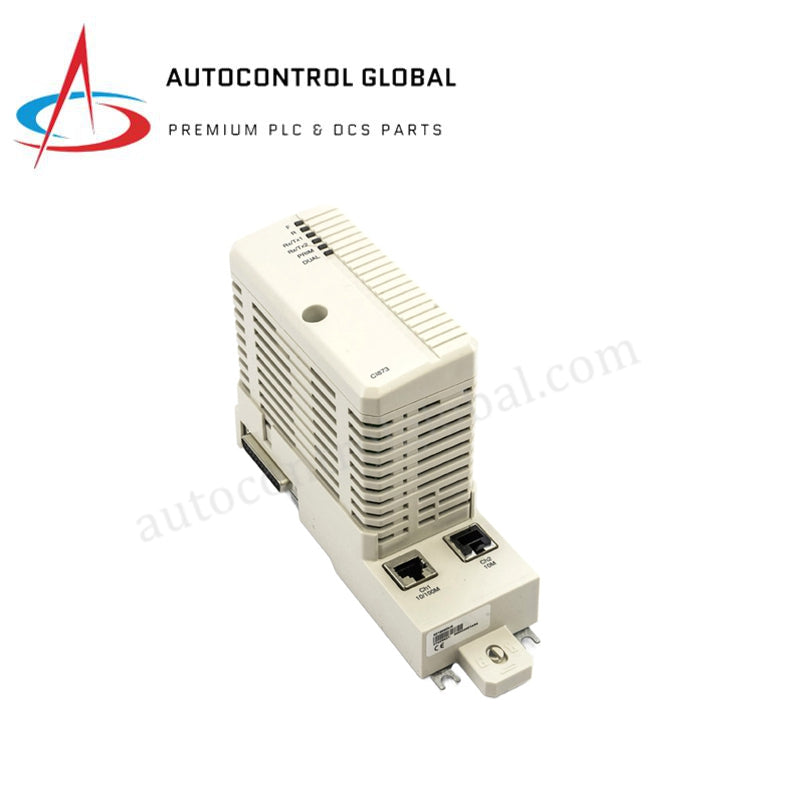

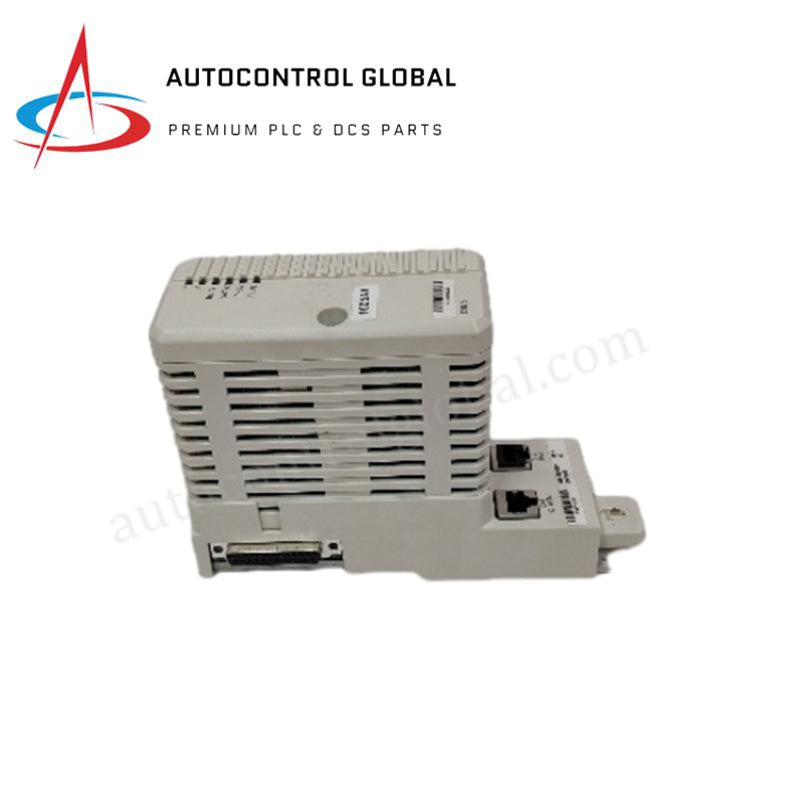

Module d'interface ABB PROFINET IO CI871AK01

Interface PROFINET IO ABB CI871AK01

L’ABB CI871AK01 (3BSE092693R1 Interface PROFINET IO) fonctionne comme un composant maître matériel dédié pour l’intégration réseau PROFINET IO au sein de l’écosystème de contrôle AC 800M. Ce module gère l’échange de données cycliques et acycliques entre le contrôleur et les dispositifs de terrain distribués, tels que les variateurs et capteurs intelligents, via des couches physiques Ethernet standard montées sur la plaque de base TP867.

Spécifications matérielles

Réseaux déterministes Profinet / EtherNet/IP et extension des E/S

L’interface CI871AK01 facilite la communication déterministe PROFINET IO en gérant les temps de cycle des dispositifs de terrain connectés. Au sein de la plateforme AC 800M, le module prend en charge l’extension de la densité des E/S, permettant l’intégration jusqu’à 12 modules sur le bus CEX pour étendre le réseau d’appareils adressables du contrôleur. Le firmware du module offre une compatibilité flash pour garantir des mises à jour transparentes dans les environnements System 800xA et Compact Control Builder. Il surveille en continu la vitesse de communication du bus arrière afin d’éviter la perte de paquets lors des pics de trafic, assurant ainsi une performance constante des boucles de contrôle dans l’architecture d’automatisation distribuée.

Questions fréquemment posées

Q : Le CI871AK01 prend-il en charge la redondance de ligne au niveau réseau ?

R : Non. Bien que le module supporte la redondance au niveau du module pour une haute disponibilité, il ne fournit pas de support natif pour la redondance de ligne PROFINET (Media Redundancy Protocol - MRP). L’architecture réseau doit en tenir compte en utilisant des commutateurs gérés externes si la redondance est nécessaire.

Q : Pourquoi seul le connecteur CH1 est-il utilisé pour PROFINET IO ?

R : La plaque de base TP867 est câblée en dur pour des fonctions de port spécifiques ; CH1 est l’interface désignée pour la pile PROFINET à 100 Mbps, garantissant le respect des contraintes temporelles nécessaires à la communication IO déterministe.

Q : Le remplacement à chaud est-il autorisé pendant le fonctionnement normal du processus ?

R : Oui, le module supporte la fonction de remplacement à chaud. Cependant, le retrait de l’interface maître interrompt la communication PROFINET IO, provoquant la transition de tous les dispositifs de terrain associés vers leurs états « sécurisés » préconfigurés.

Consignes d’installation sur site

1. Montez la plaque de base TP867 sur le rail DIN du système ; assurez-vous que le ressort de mise à la terre assure un contact solide avec le rail de montage pour satisfaire aux exigences CEM.
2. Insérez fermement le module CI871AK01 dans la plaque de base et fixez-le à l’aide des vis de verrouillage intégrées pour maintenir l’intégrité mécanique et électrique.
3. Utilisez des câbles Ethernet RJ-45 blindés de haute qualité (STP) pour connecter le port CH1 au commutateur Ethernet industriel ; évitez de faire passer les câbles à proximité de sources de bruit haute fréquence telles que les étages de sortie des variateurs de fréquence.
4. Vérifiez la tension d’alimentation 24 VCC ; assurez-vous que la connexion d’alimentation est robuste pour éviter les baisses de tension transitoires pouvant réinitialiser l’interface.
5. Confirmez la configuration du système dans le logiciel Control Builder ; vérifiez que le statut du module est « RUN » avant d’activer l’échange des données de processus E/S.
