Module de communication | IC695CMM004 série GE Fanuc RX3i
Manufacturer: GE Fanuc
-
Part Number: IC695CMM004
Condition：New with Original Package
Product Type: Modules de communication
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

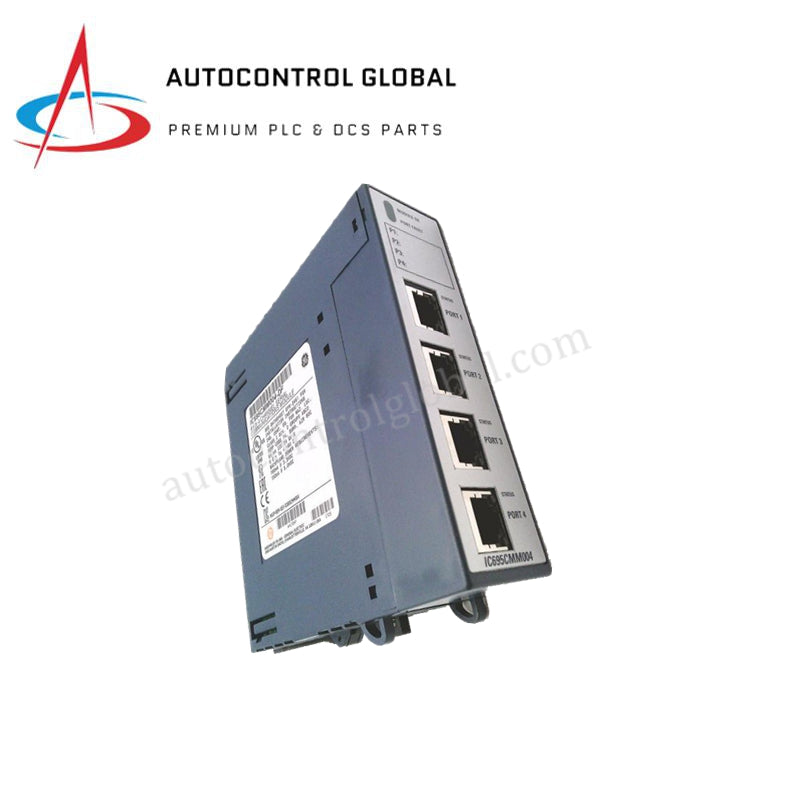

Module de communication série GE Fanuc IC695CMM004 PACSystem RX3i
Le GE Fanuc IC695CMM004-BF, également référencé sous le nom de module de communication série IC695CMM004, est un composant matériel dédié au traitement des interfaces série multiprotocoles dans les racks à fond de panier PACSystem RX3i.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | IC695CMM004-BF (modèle de base : IC695CMM004) |
| Marque | GE Fanuc / Emerson |
| Origine | États-Unis |
| Poids | 0,37 kg (0,81 lb) |
| Dimensions | Format standard à un emplacement RX3i |
| Température de fonctionnement | De 0 °C à 60 °C |
| Consommation électrique | 0,7 A à 3,3 V CC, 0,15 A à 5 V CC |
| Ports de communication | 4 ports série indépendants |
| Connecteurs physiques | RJ-45 |
| Interfaces série | RS-232, RS-422, RS-485 (configurables par logiciel) |
| Protocoles pris en charge | Modbus maître/esclave, CCM esclave, DNP3 maître/esclave, E/S série |
| Débits en bauds sélectionnables | De 1200 à 115200 bit/s (115,2 kbit/s) |
| Surtension maximale | +/- 25 V |
| Isolation | 1500 V RMS entre les ports et le fond de panier |
| Capacité du rack | Jusqu’à 6 modules par rack à fond de panier RX3i |
| Indicateurs d’état | Voyants Module OK, défaut de port et état du port |
Intégration réseau déterministe et exécution des protocoles
Les ingénieurs intègrent le GE Fanuc IC695CMM004 dans les emplacements du fond de panier RX3i afin de maintenir le déterminisme des réseaux série multidrop tout en conservant la pleine vitesse de communication du bus de fond de panier. Le module coordonne la mise à l’échelle du débit en bauds et la validation de la parité des trames directement via la mémoire de configuration de l’UC, assurant la compatibilité du micrologiciel avec les plateformes de commande anciennes et modernes. En déchargeant l’UC principale de l’exécution des protocoles série, la carte traite des flux de messages haute densité sans dégrader les cycles de scrutation du système.
Foire aux questions
Q : Les ports série individuels du module peuvent-ils être configurés simultanément pour des protocoles différents ?
R : Oui, chacun des quatre ports série RJ-45 fonctionne indépendamment et prend en charge des normes d’interface physique distinctes (RS-232, RS-422 ou RS-485), ainsi que des sélections de protocoles différentes dans les paramètres logiciels de l’UC.
Q : Comment le module indique-t-il les communications actives ou les défauts au niveau des ports ?

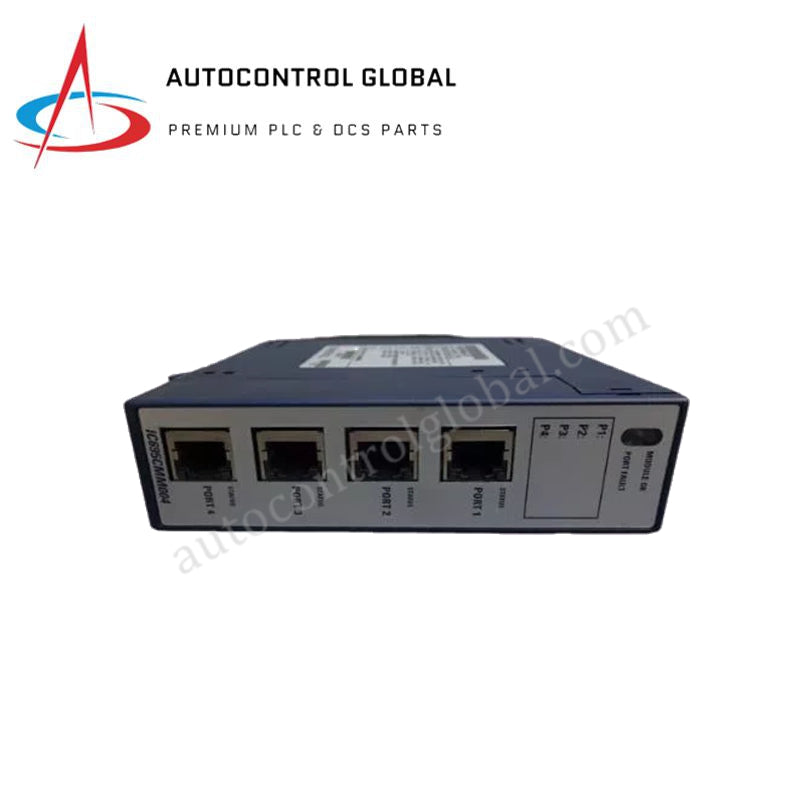

R : Le panneau avant comporte des voyants d’état individuels qui affichent l’état de fonctionnement du module, l’activité de chaque port et les défauts de communication physique pendant la transmission des données.
Directives d’installation sur site
Les techniciens doivent insérer fermement le module dans un emplacement libre du fond de panier RX3i, rack hors tension, afin d’éviter d’endommager les connecteurs. Tout câblage série RS-485 et RS-422 doit utiliser des câbles à paire torsadée blindée, avec le fil de drain du blindage raccordé à un point unique de mise à la terre du système afin de supprimer les bruits électriques en mode commun. Lors de la configuration de boucles RS-485 multidrop, les techniciens doivent terminer les deux extrémités physiques du câble par des résistances de 120 ohms afin d’éviter les réflexions du signal et les erreurs de transmission.
